Bartop 2 joueurs Galaxian - Ian’s Web Page

Bartop 2 joueurs Galaxian

mercredi 28 septembre 2016
par  Yann
popularité : 9%

 Bartop 2 joueurs Galaxian

Le WIP complet est ici

et la vidéo du projet :

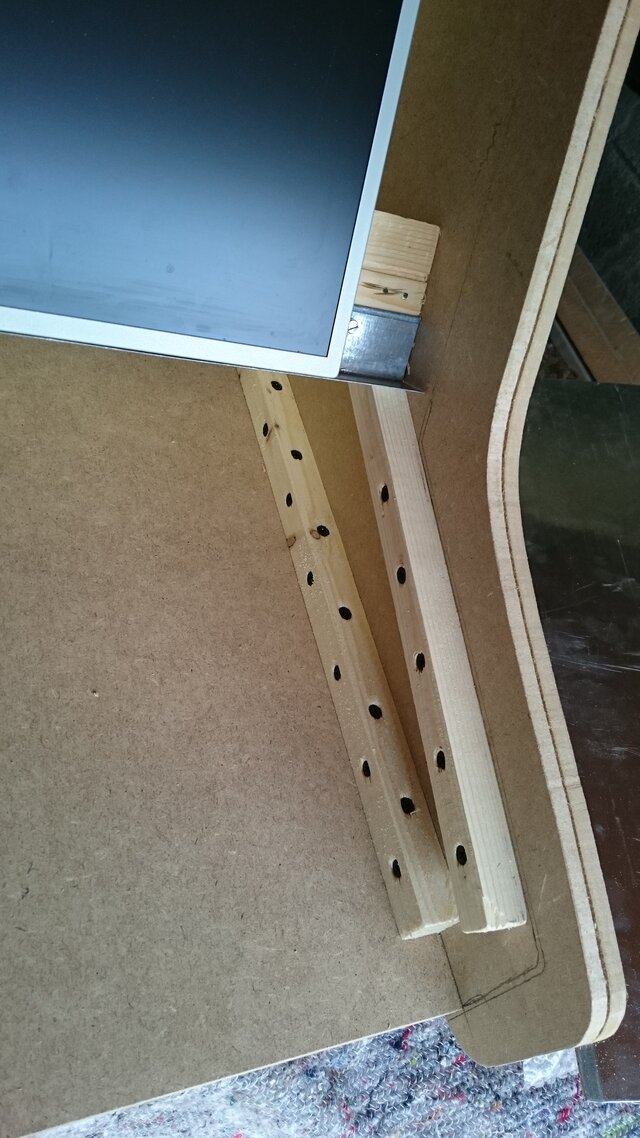

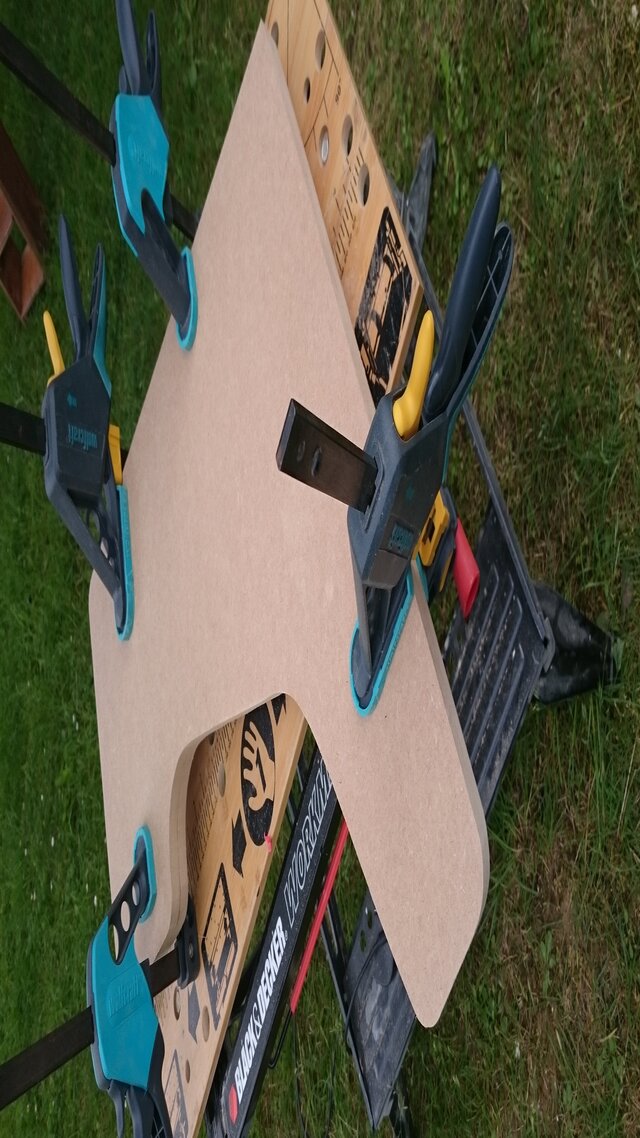

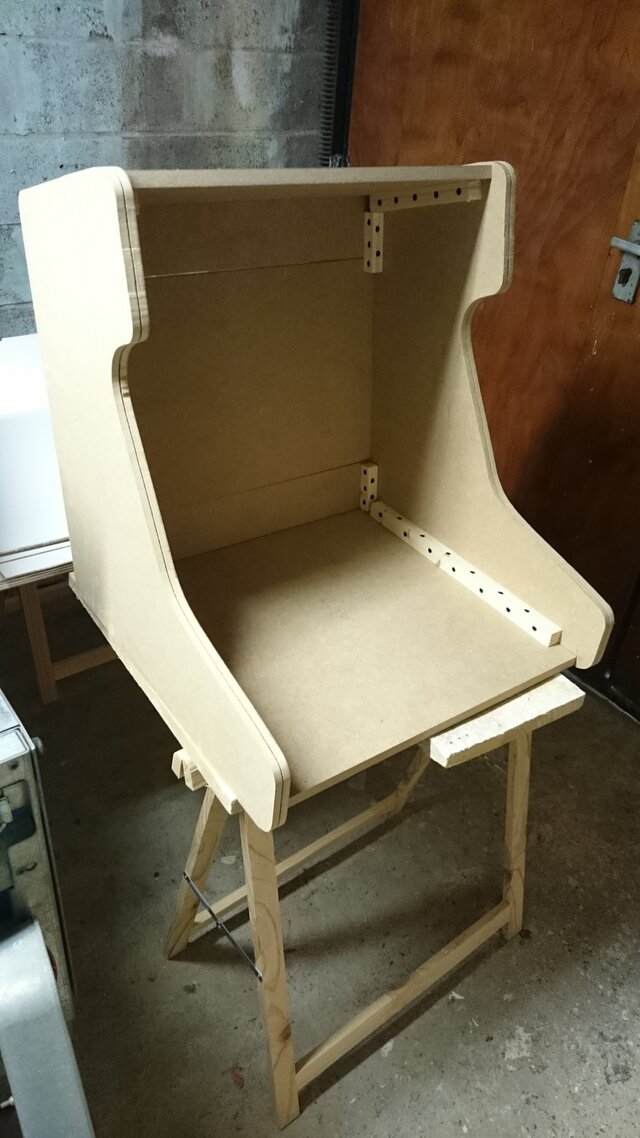

 Construction de la caisse

Pour cette partie j’ai repris les plans du bartop caveman

JPEG - 1.4 Mo

JPEG - 1.3 Mo

JPEG - 1.6 Mo

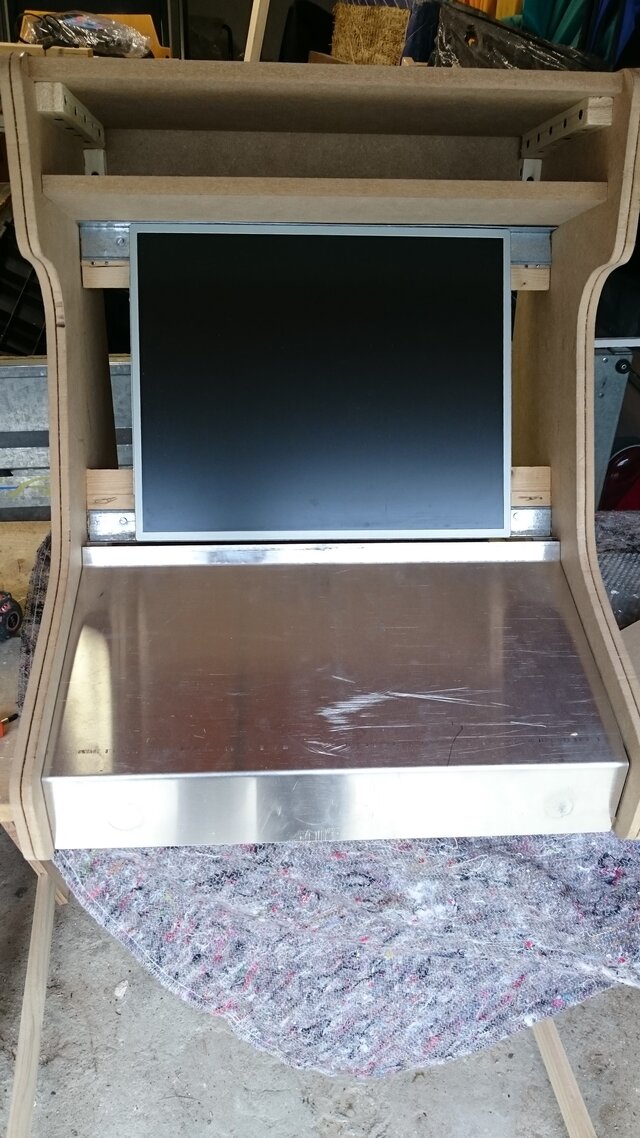

Ici encore le panel sera en aluminium de 2 mm plié pour la rigidité :

JPEG - 1.5 Mo

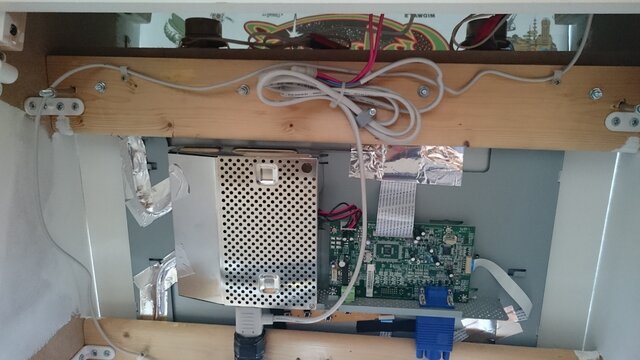

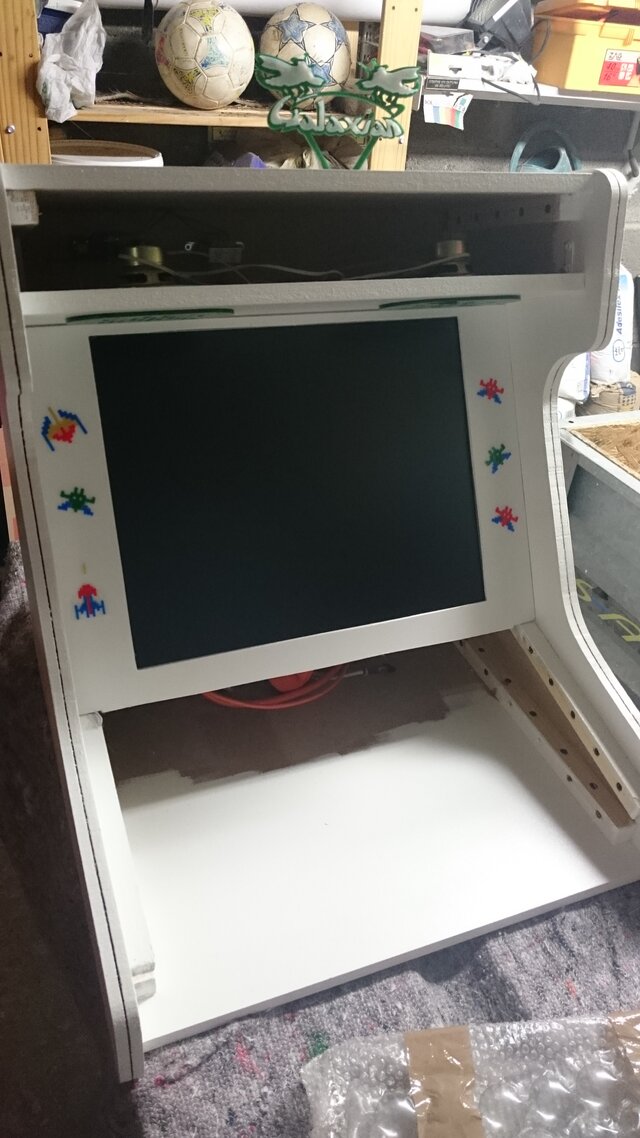

L’écran 19" est décoqué pour une bonne intégration.

JPEG - 1.1 Mo

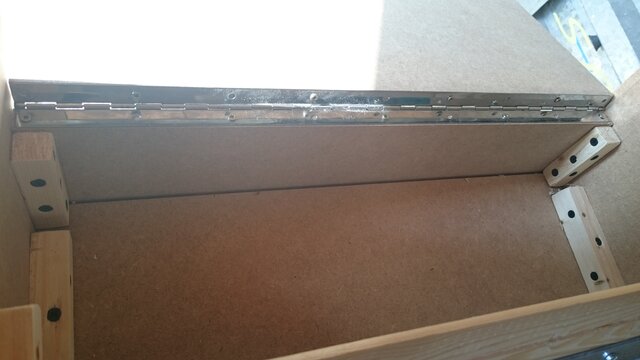

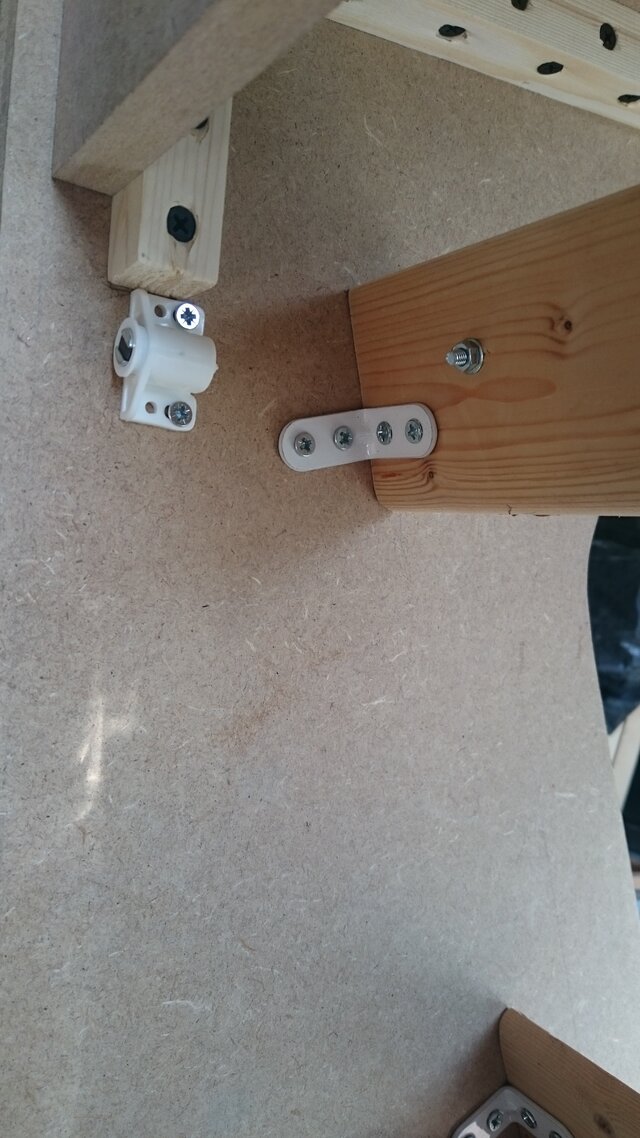

Charnière et fixation :

JPEG - 1.1 Mo

JPEG - 1.4 Mo

 Partie connectique

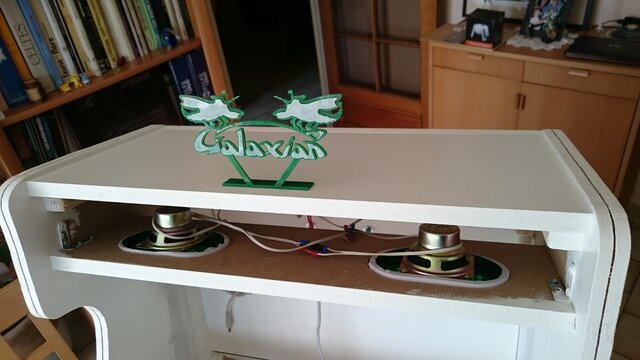

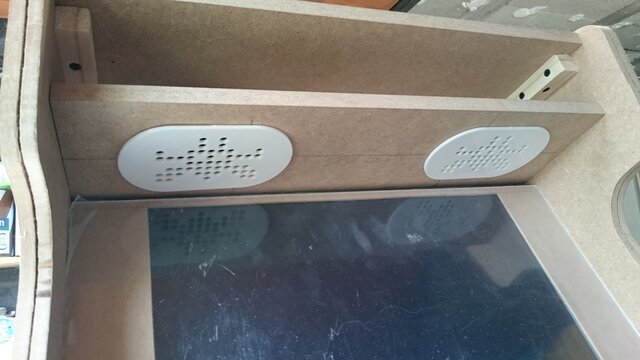

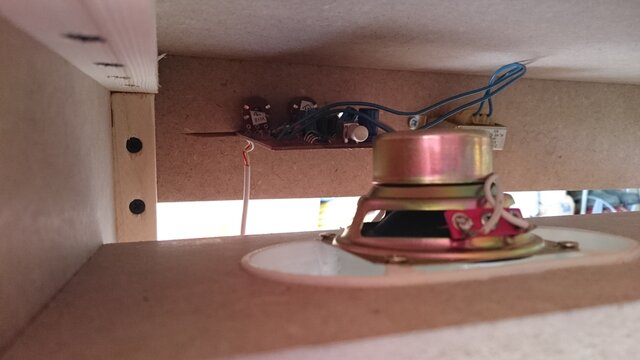

La partie audio est assurée pas des enceintes PC démontée et intégrée proprement dans la caisse :

JPEG - 1.1 Mo

Pour l’occasion des supports d’enceintes en impression 3D ont été réalisés.

JPEG - 1.1 Mo

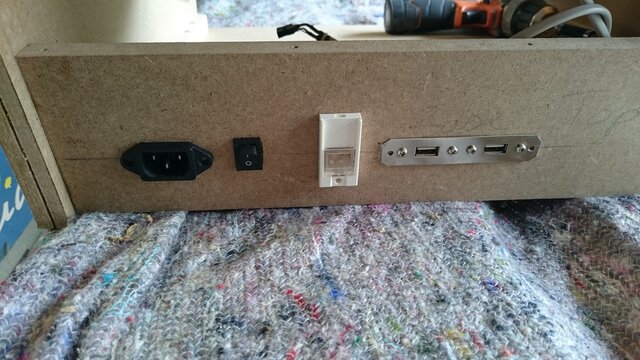

La partie connectique arrière (alimentation, réseau et USB) prend sa place sur la partie arrière gauche de la caisse :

JPEG - 1.7 Mo

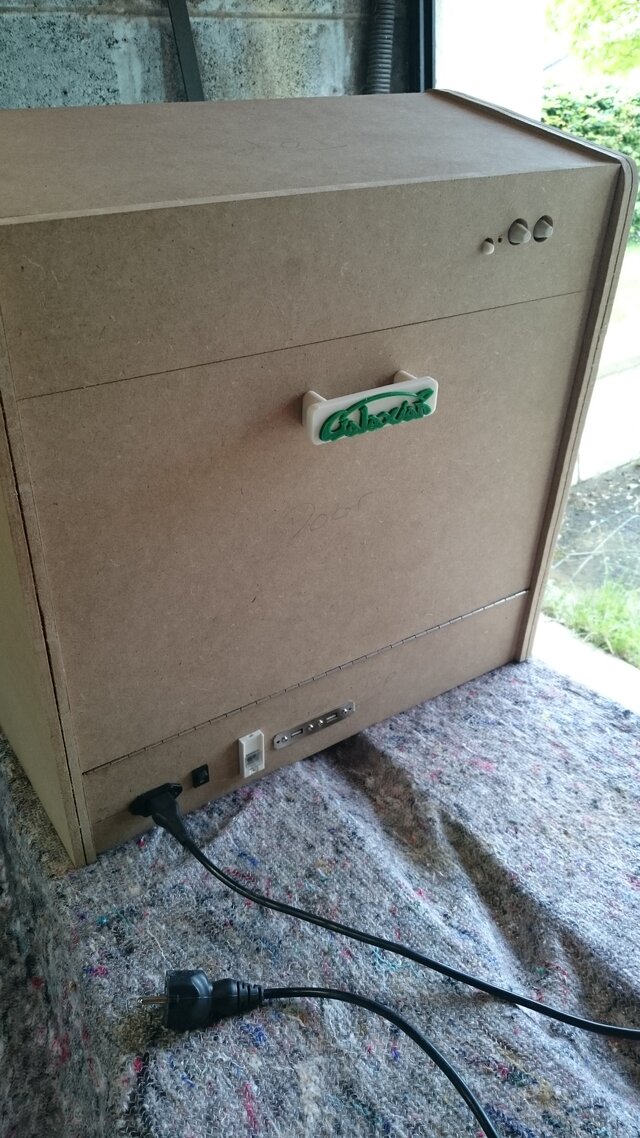

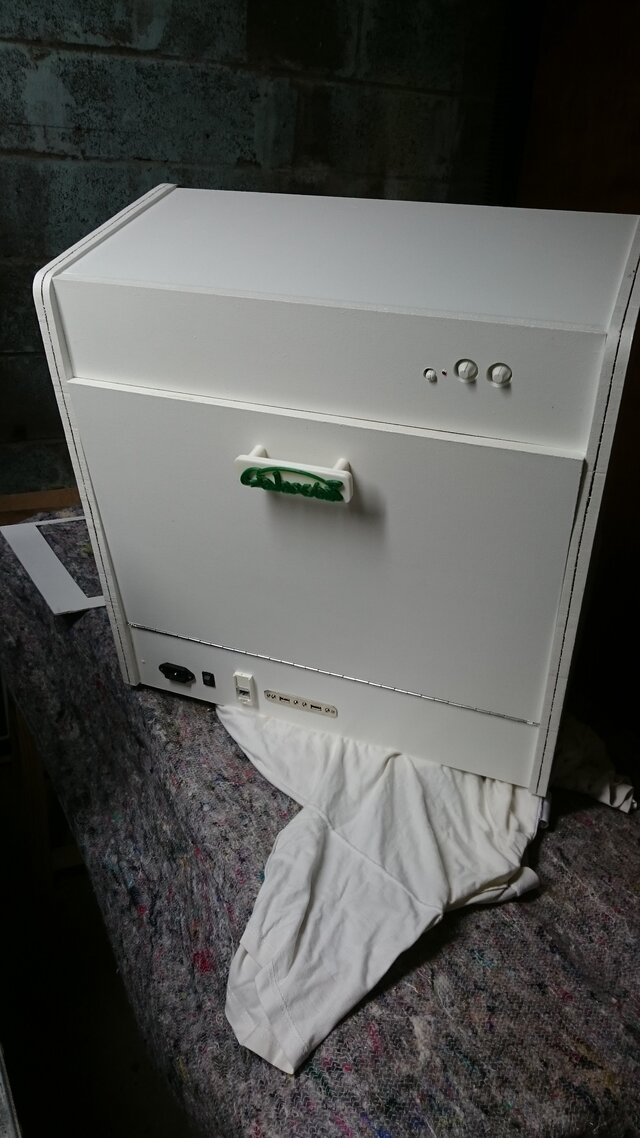

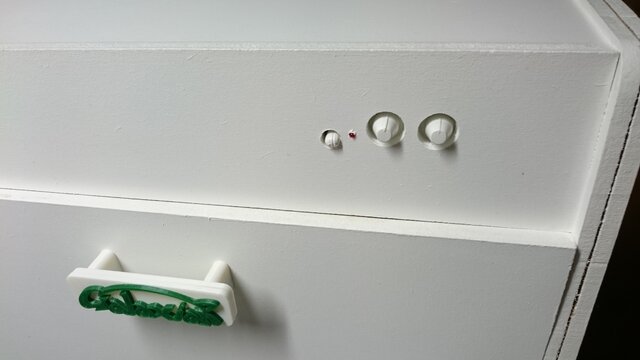

Intégration propre des boutons de volume et tone de la partie audio. Une poignée spécifique est réalisée en impression 3D pour la porte arrière.

JPEG - 1.8 Mo

 Thème et mise en peinture

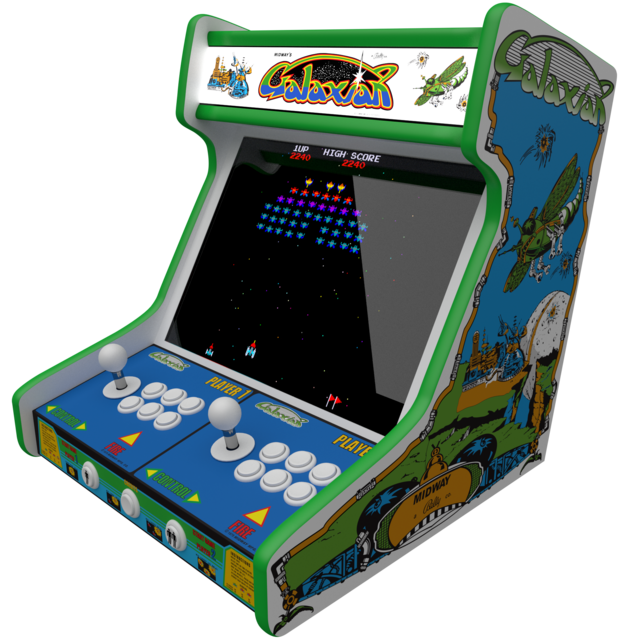

Le thème choisi pour ce bartop sera Galaxian. La couleur de base sera le blanc avec une déco spécifique Galaxain : side, panel et marquee.

JPEG - 1.3 Mo

JPEG - 902.6 ko

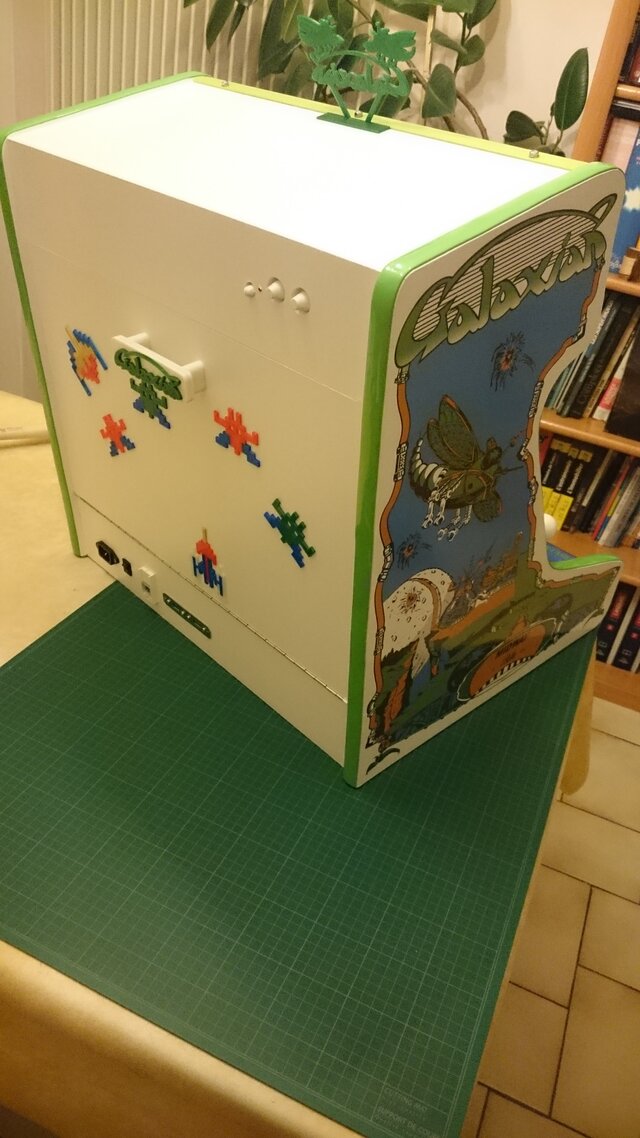

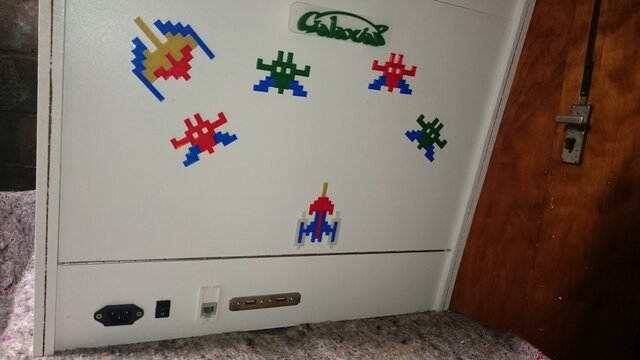

Impression 3D de sprites du jeu pour la déco de la partoie arrière un peu trop blanche à mon gout.

JPEG - 1 Mo

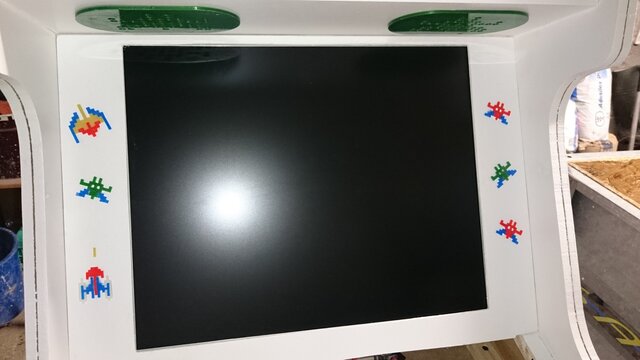

Même petits sprites sur le bezel :

JPEG - 1.2 Mo

JPEG - 993.6 ko

 Topper

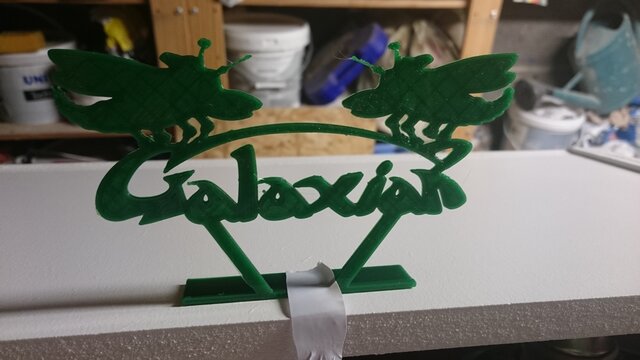

Préparation d’un petit topper pour le bartop

JPEG - 1.3 Mo

JPEG - 1 Mo

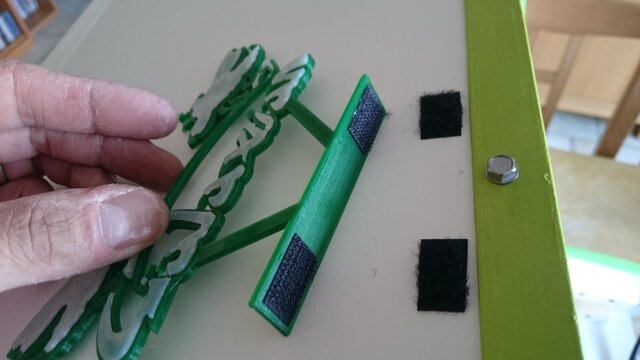

Topper amovible

JPEG - 1 Mo

 Cablage et Panel

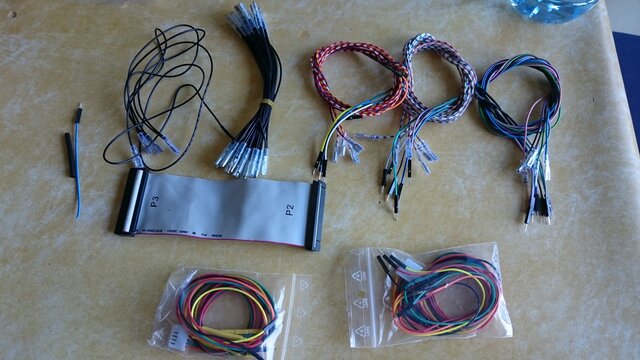

Préparation du cablage pour le panel arcade en GPIO :

JPEG - 1.9 Mo

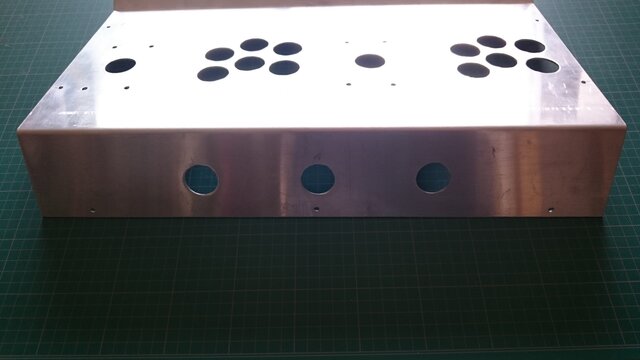

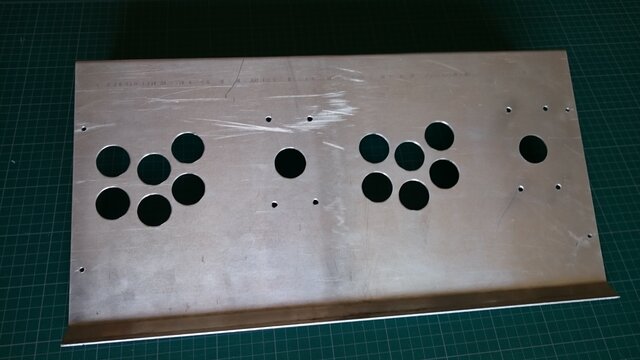

Perçage du panel en 2 joueurs 6 boutons :

JPEG - 1001.2 ko

JPEG - 880.8 ko

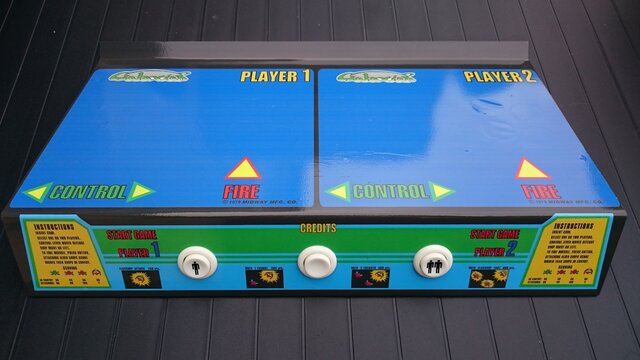

Pose du sticker de panel :

JPEG - 1.5 Mo

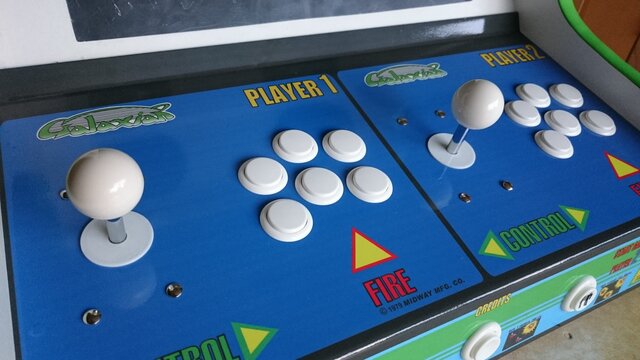

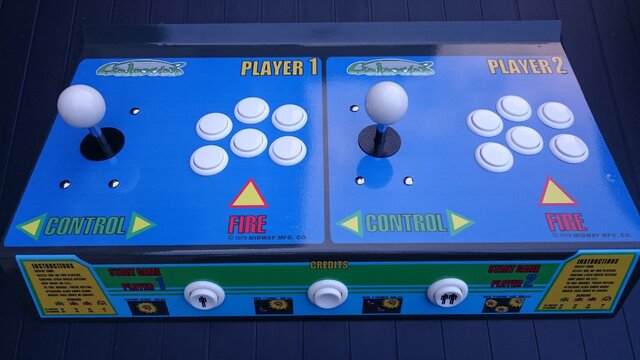

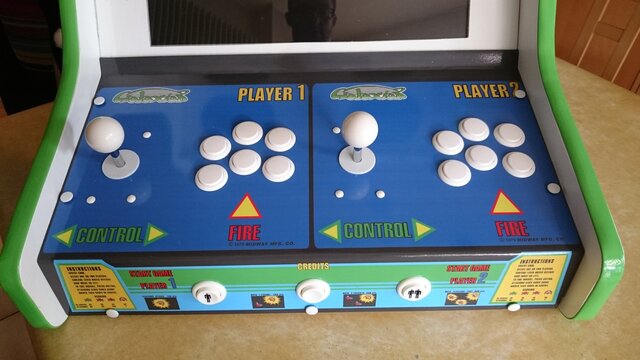

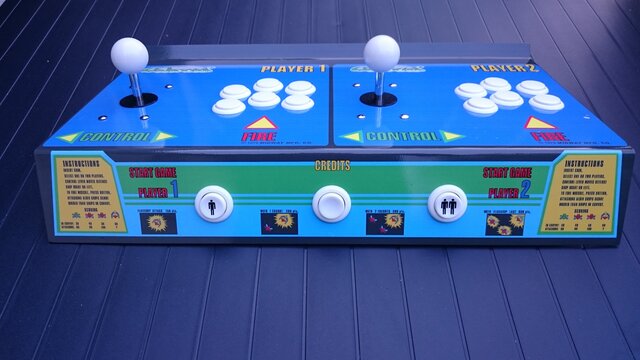

Montage des joysticks et boutons :

JPEG - 1.3 Mo

JPEG - 1.4 Mo

Impression 3D du dustwasher

JPEG - 1.4 Mo

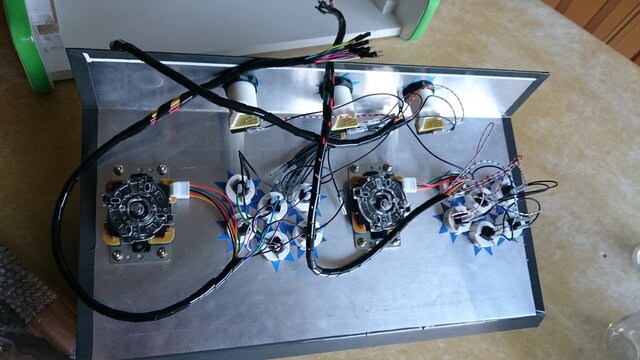

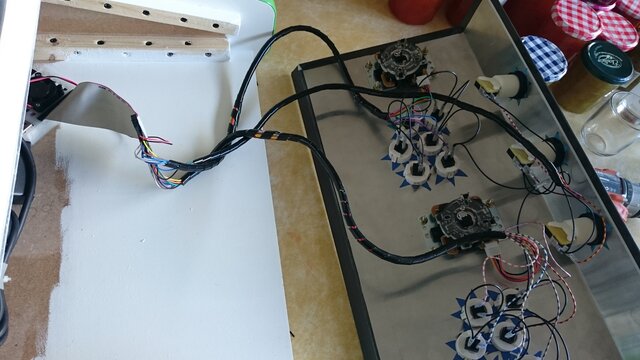

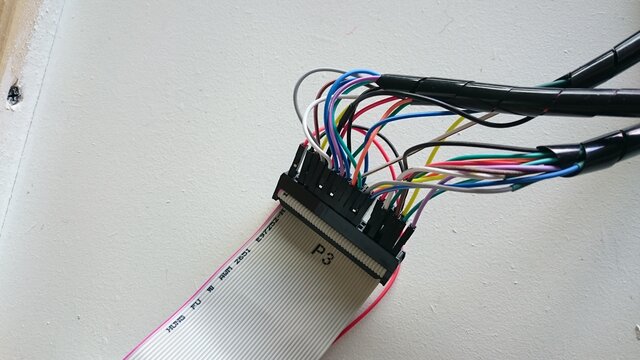

Cablage dans les règles du panel :

JPEG - 1.3 Mo

JPEG - 1.2 Mo

JPEG - 1.3 Mo

Cache vis sur le panel :

JPEG - 1.2 Mo

 Marquee et topper

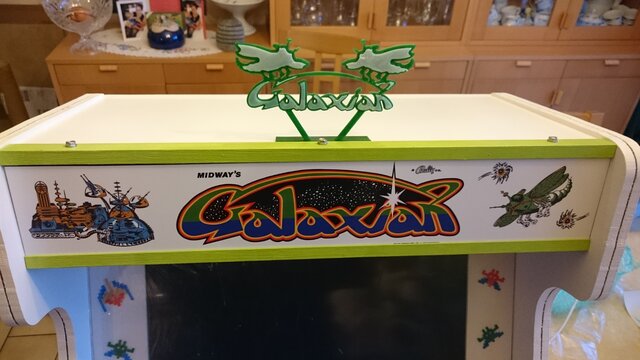

Pose du marquee et du topper :

JPEG - 1.3 Mo

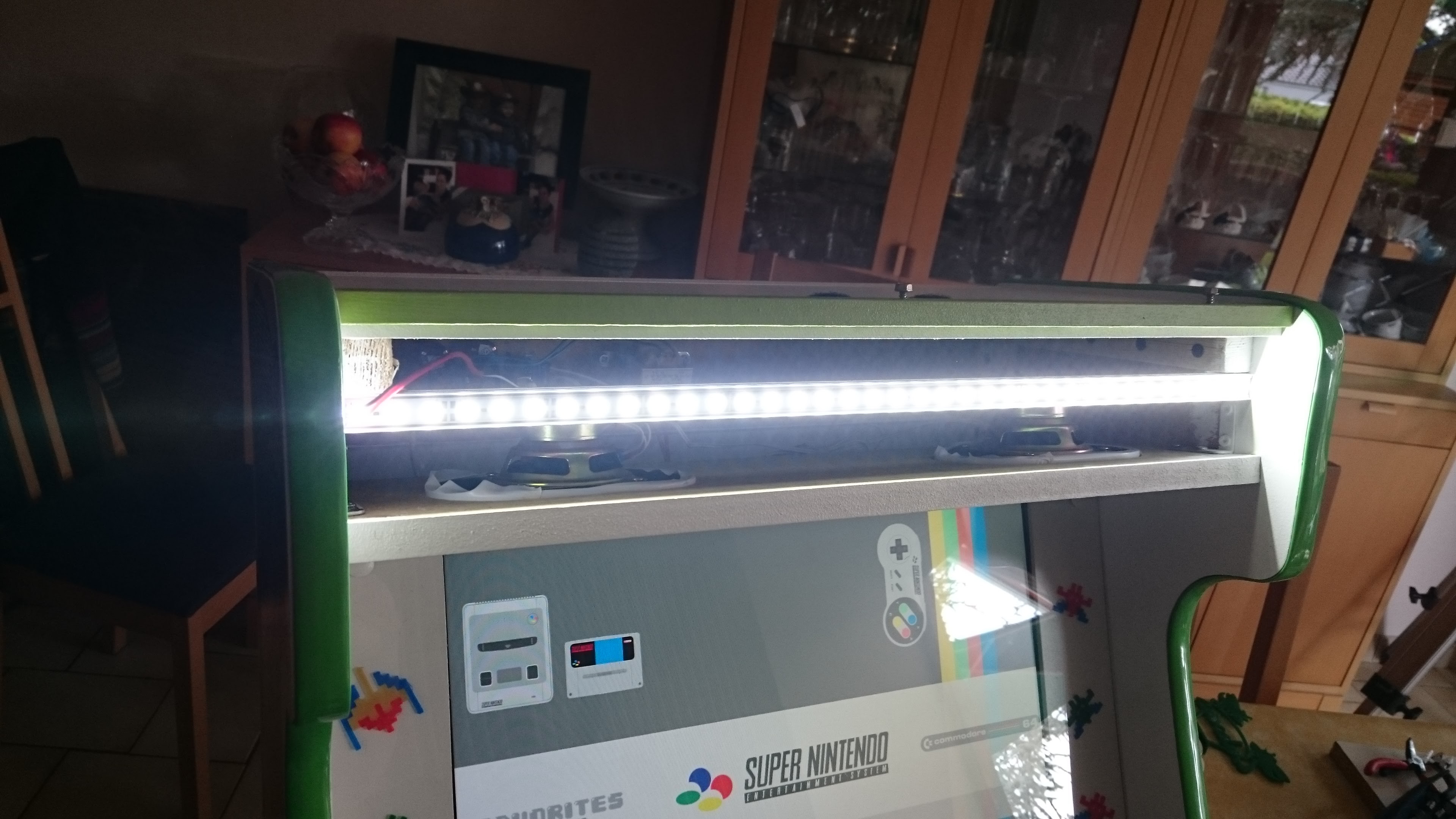

Eclairage marquee

JPEG - 992.6 ko

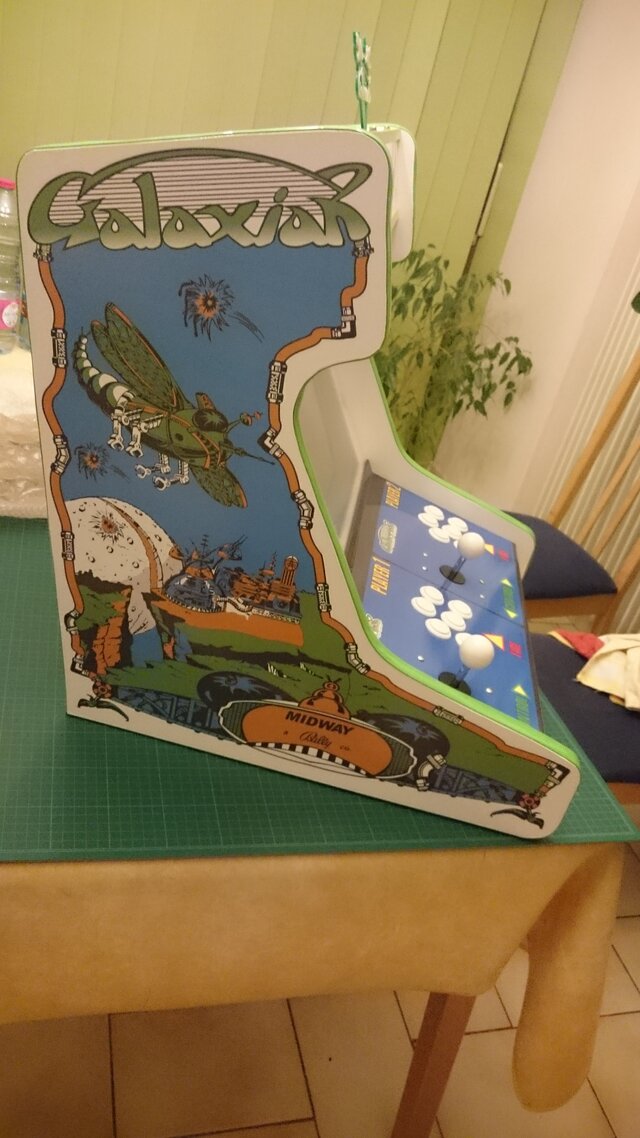

 Pose des sides

JPEG - 1.4 Mo

JPEG - 1.4 Mo

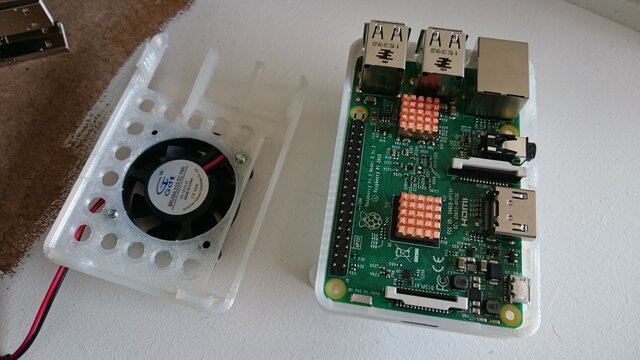

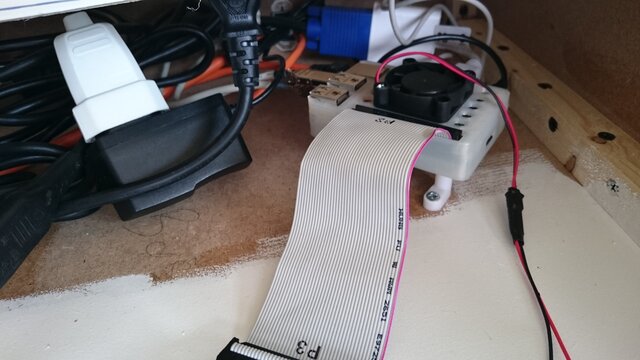

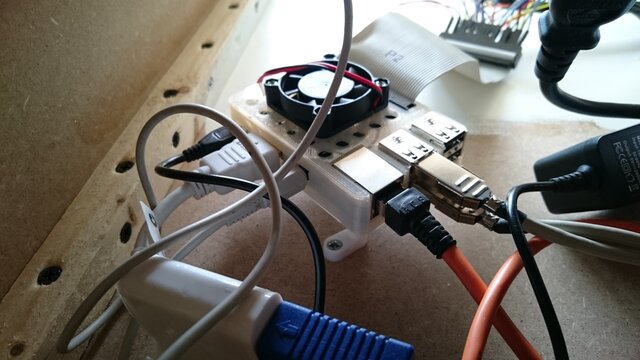

 Montage du Pi3 overclocké dans son boitier ventilé

JPEG - 1.1 Mo

JPEG - 1.3 Mo

Dissipateur cuivre pour de meilleures performances :

JPEG - 1.2 Mo

JPEG - 1.1 Mo

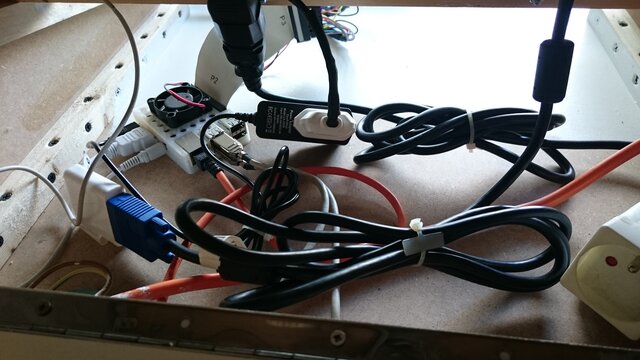

Raccordement des périphériques à l’arrière du bartop :

JPEG - 1 Mo

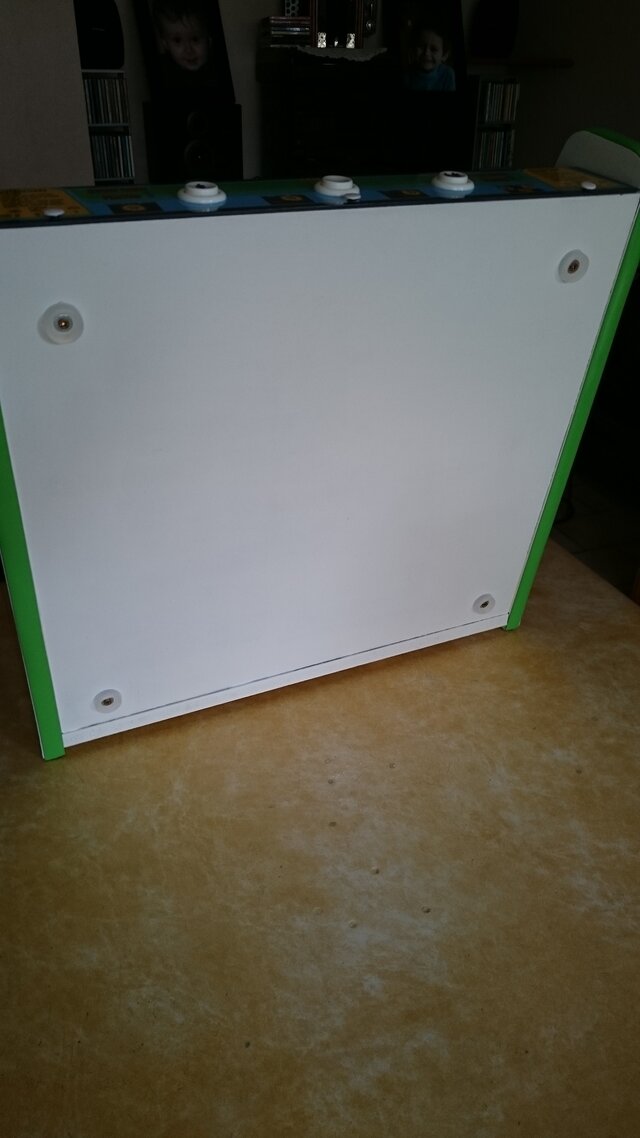

Pieds plastiques pour la caisse :

JPEG - 1.1 Mo

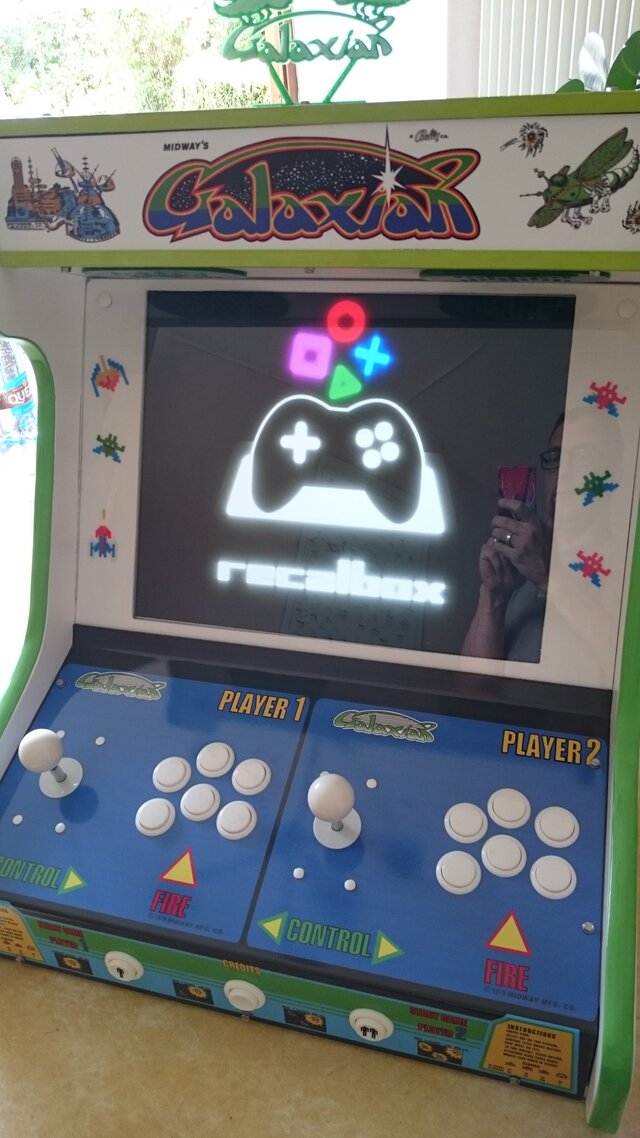

 Recalbox

JPEG - 1.2 Mo

JPEG - 1.5 Mo

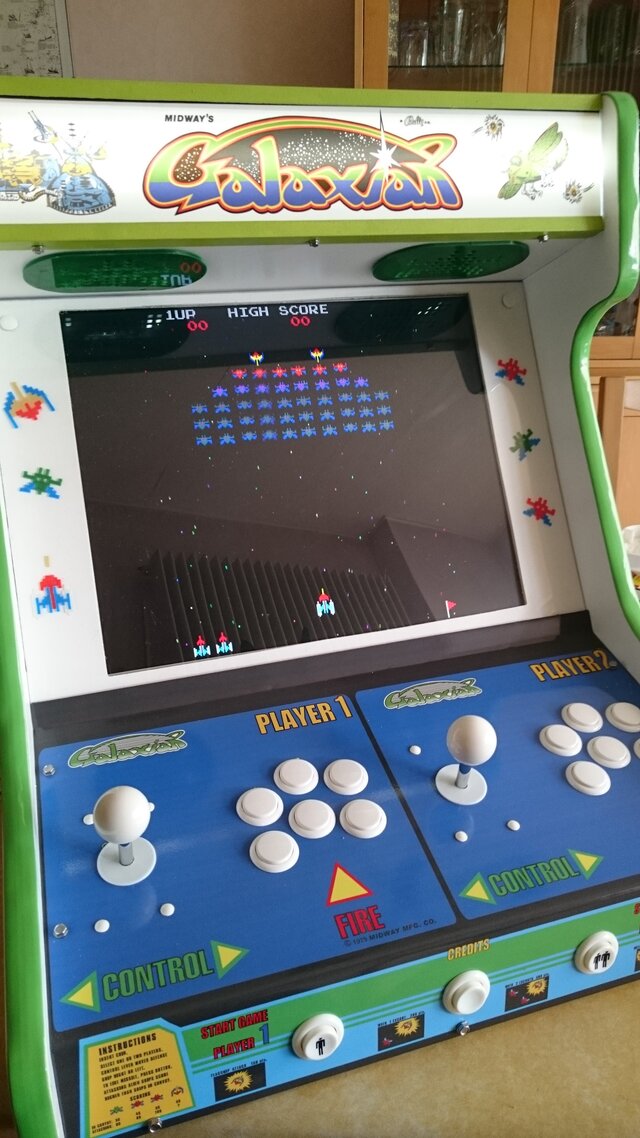

et voila ;)
