Construire son panel 2 joueurs pour Module Arcade Xin-Mo

vendredi 2 mai 2014
par  Yann
popularité : 100%

 Construire son panel 2 joueurs pour Module Arcade Xin-Mo

Pour la version GPIO c’est ici -> http://www.gamoover.net/Forums/index.php?topic=33034.0

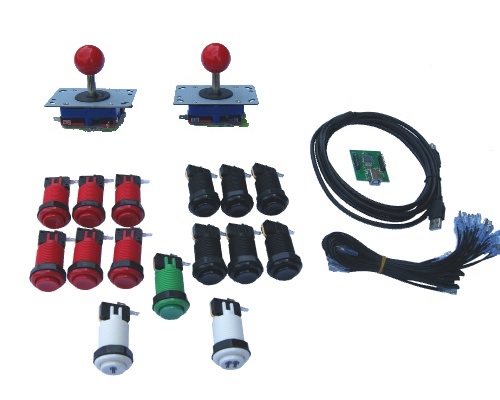

Le but de cette article est de proposer la construction d’un panel Arcade 21 joueur sur la base d’un kit matériel proposé par la Société Smallcab : ici le Kit joysticks Zippy / boutons et interface USB Euro

JPEG - 45.4 ko

Ce panel se branchera en USB sur un Raspberry Pi embarquant la distribution SmallCade dédiée à ce type de kit utilisant le module Arcade Xin-Mo 2 joueurs.

Voici une petite démo.

 Matériaux et matériel

et perceuse, scie circulaire, scie sauteuse, rainureuse, perceuse à colonne... du temps

Voici le plan des pièces pour la réalisation du panel :

PDF - 479.7 ko

 Préparation du panel

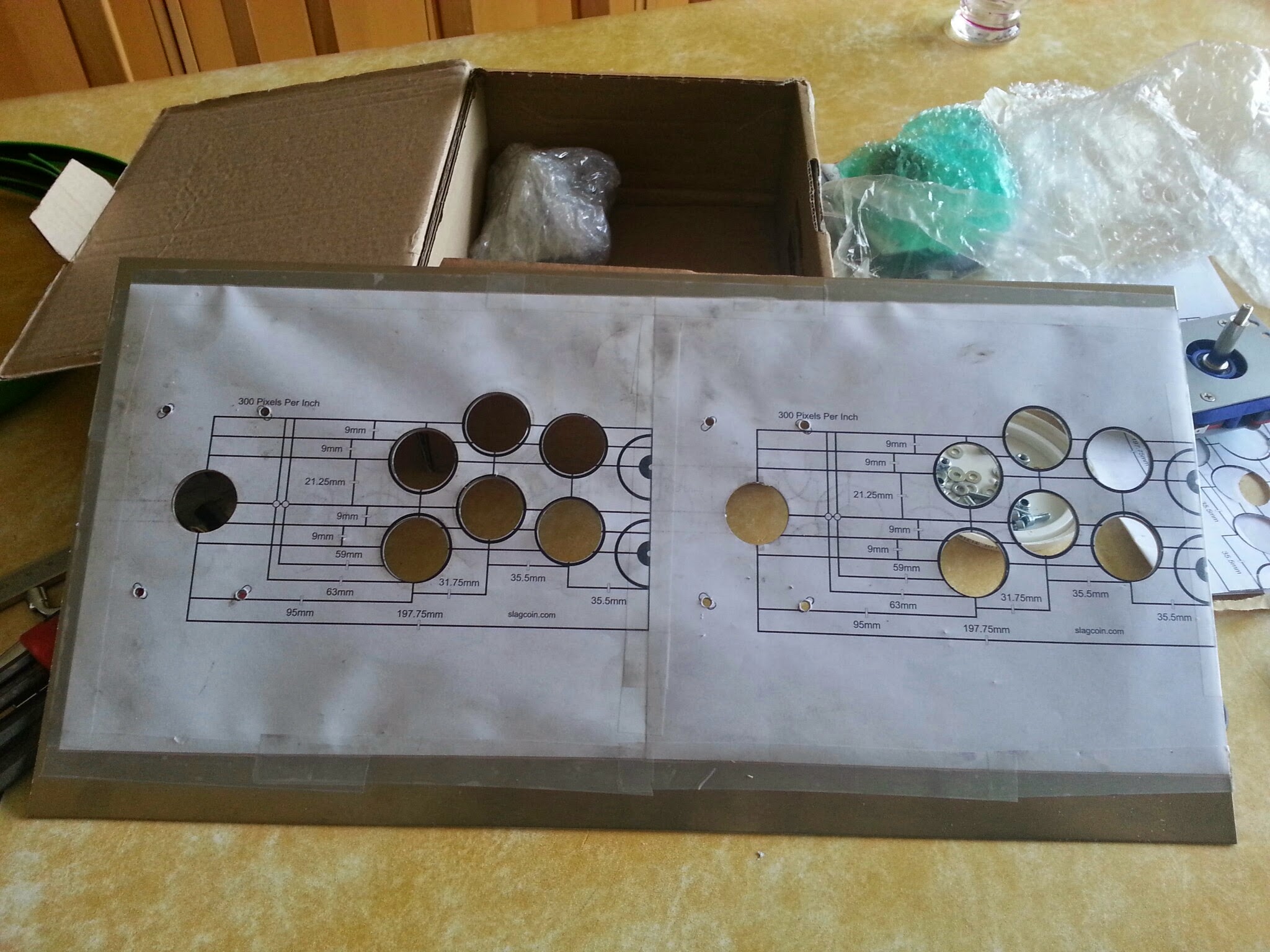

Comme pour mes autres panel j’ai utilisé les patrons disponibles sur le site slagcoin pour définir l’emplacement des contrôles :

JPEG - 404 ko

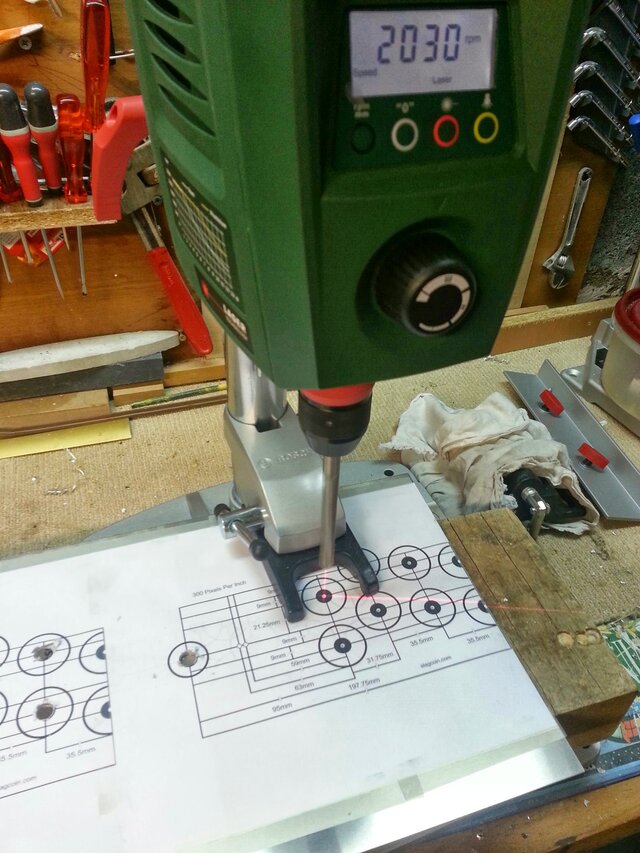

ensuite on perce les avant-trous pour l’emporte pièce :

JPEG - 448.1 ko

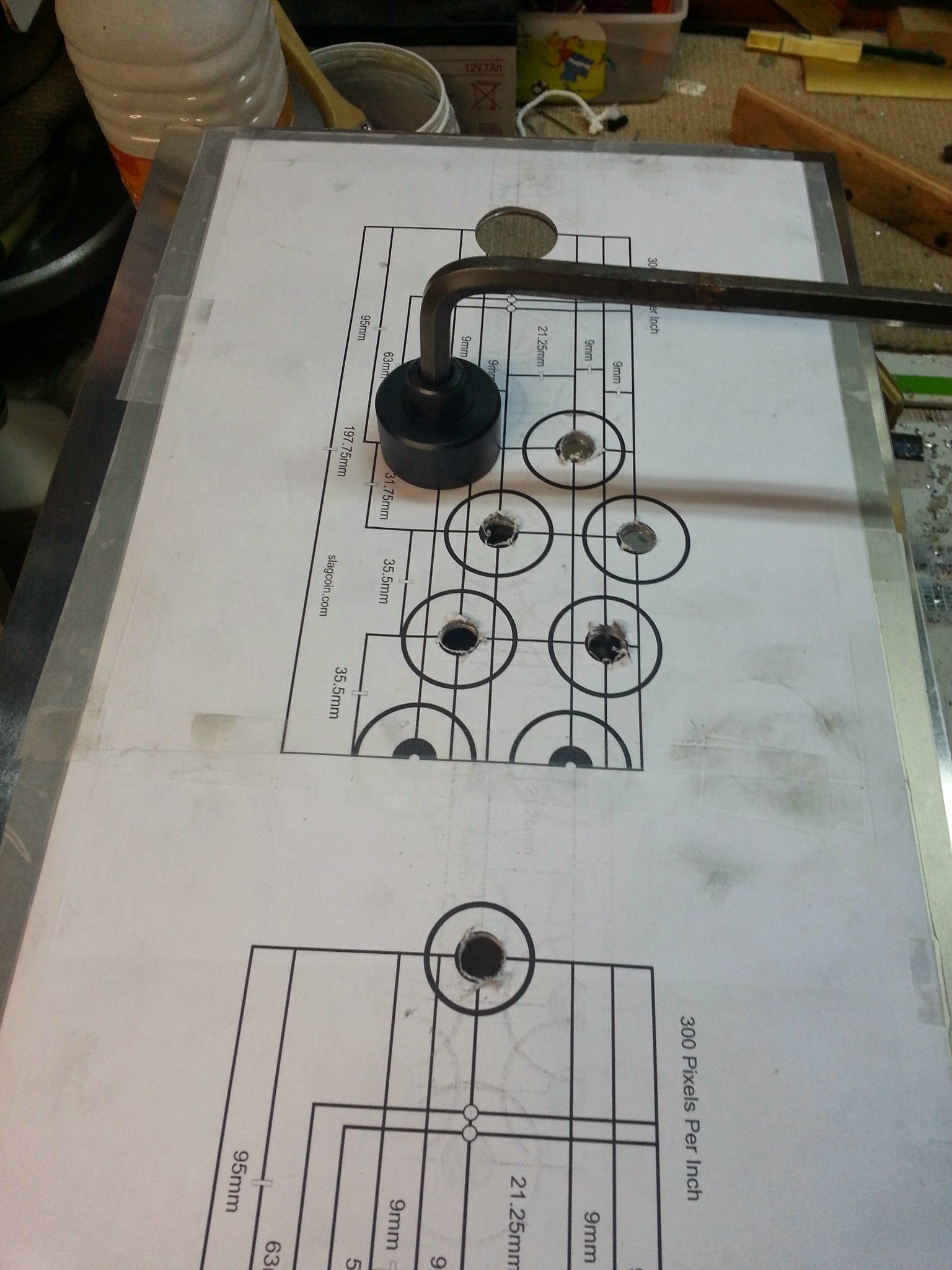

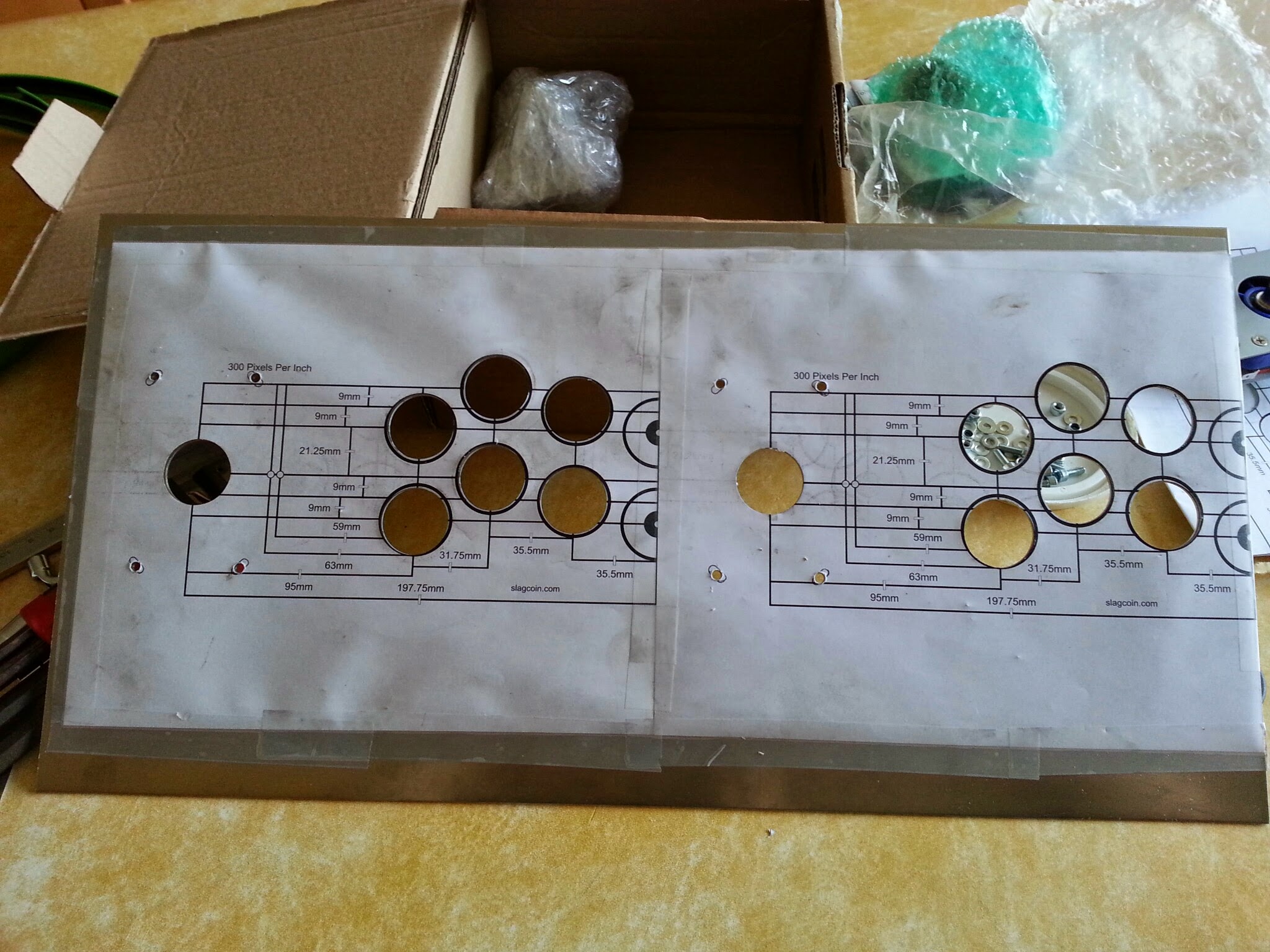

puis c’est parti pour 14 trous :

JPEG - 347 ko

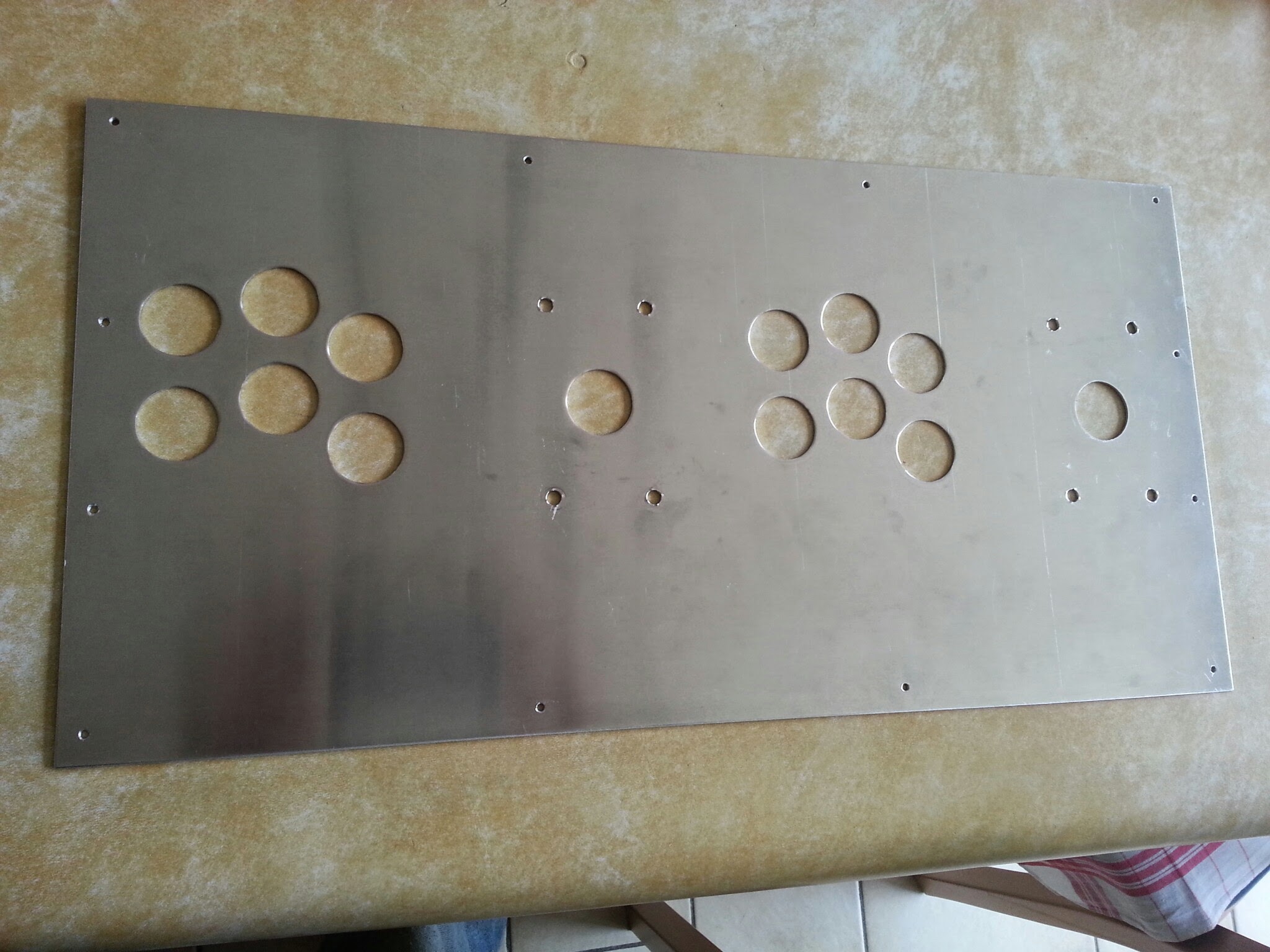

et hop :

JPEG - 423.4 ko

JPEG - 352.7 ko

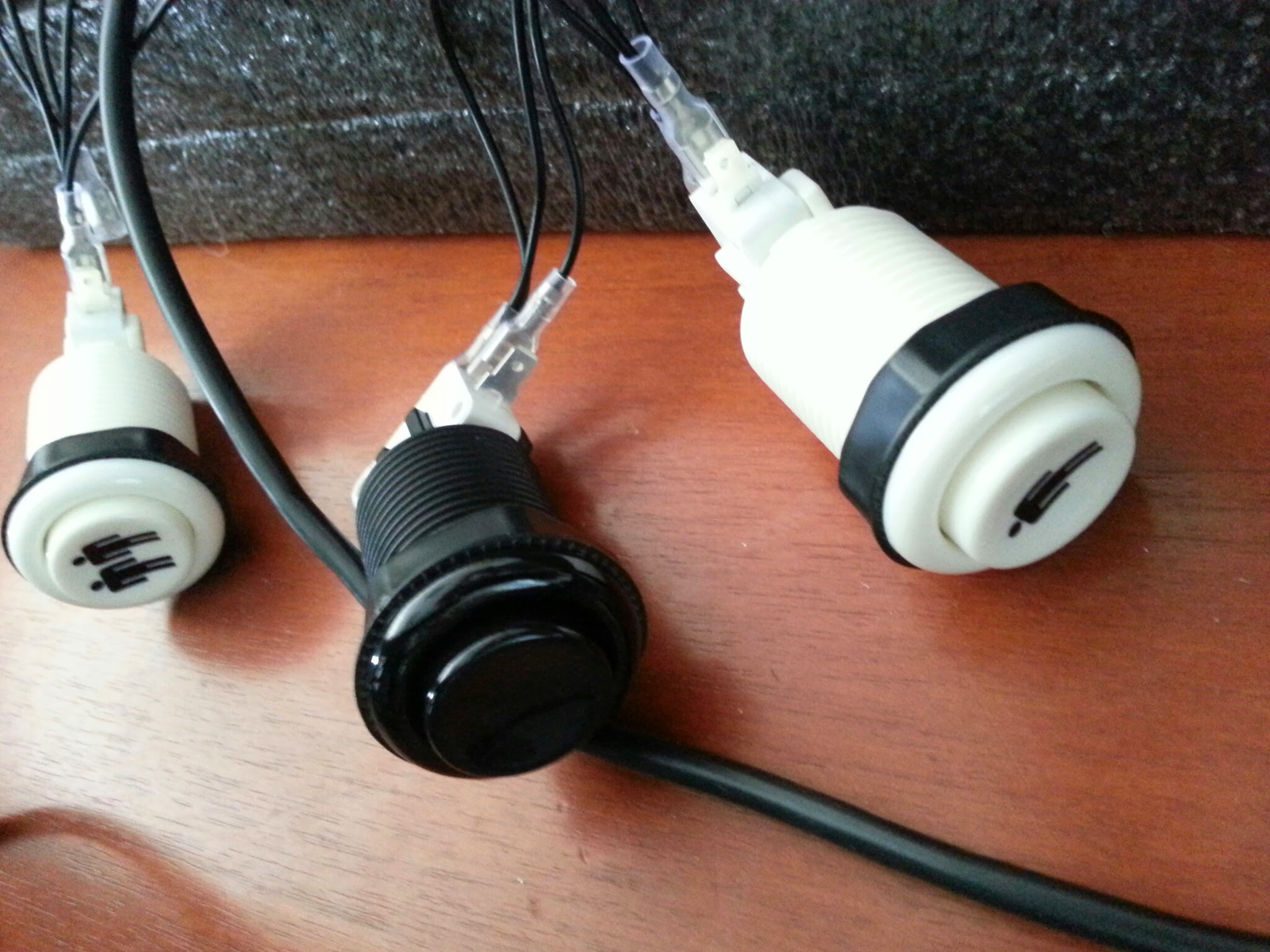

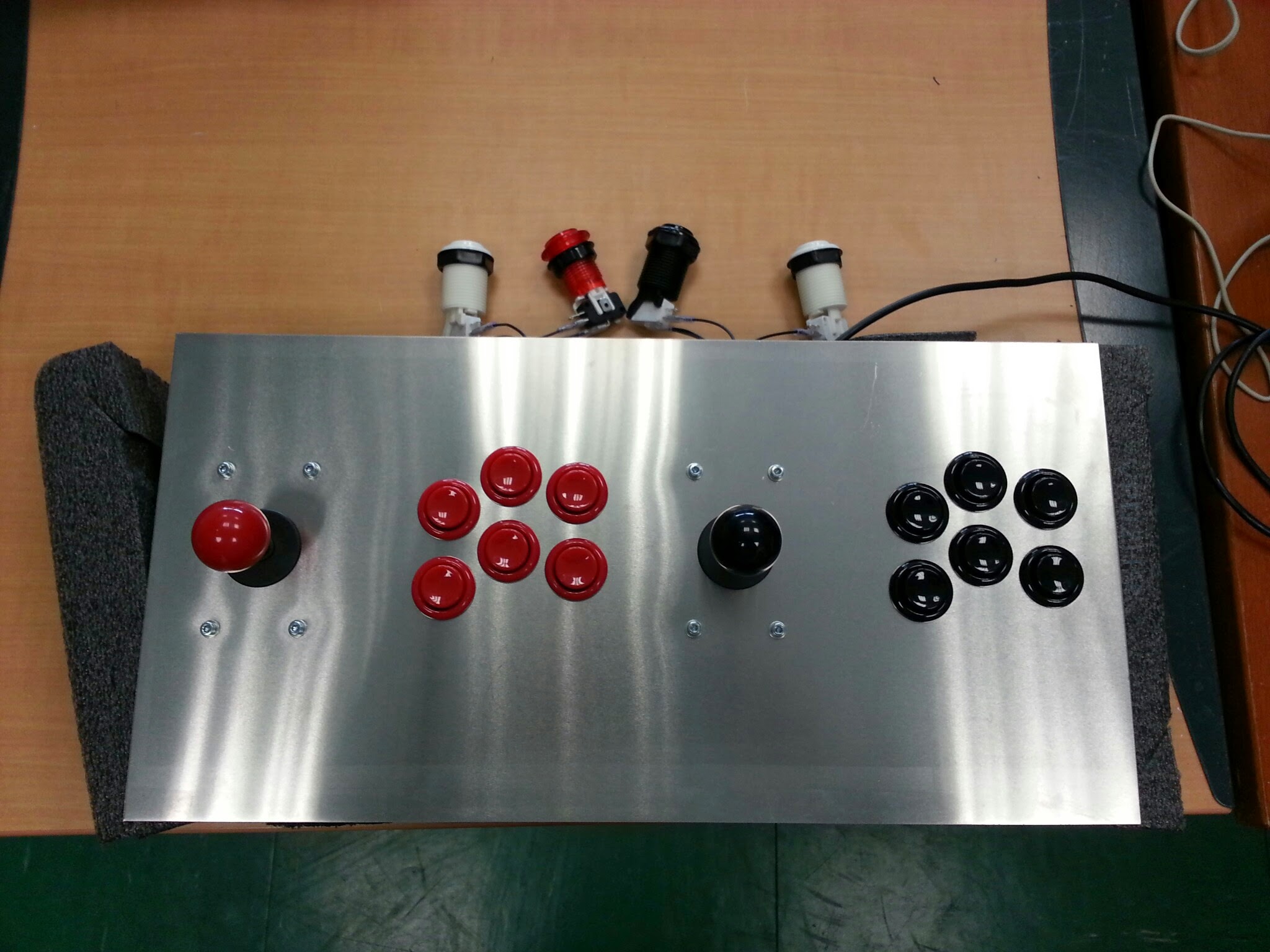

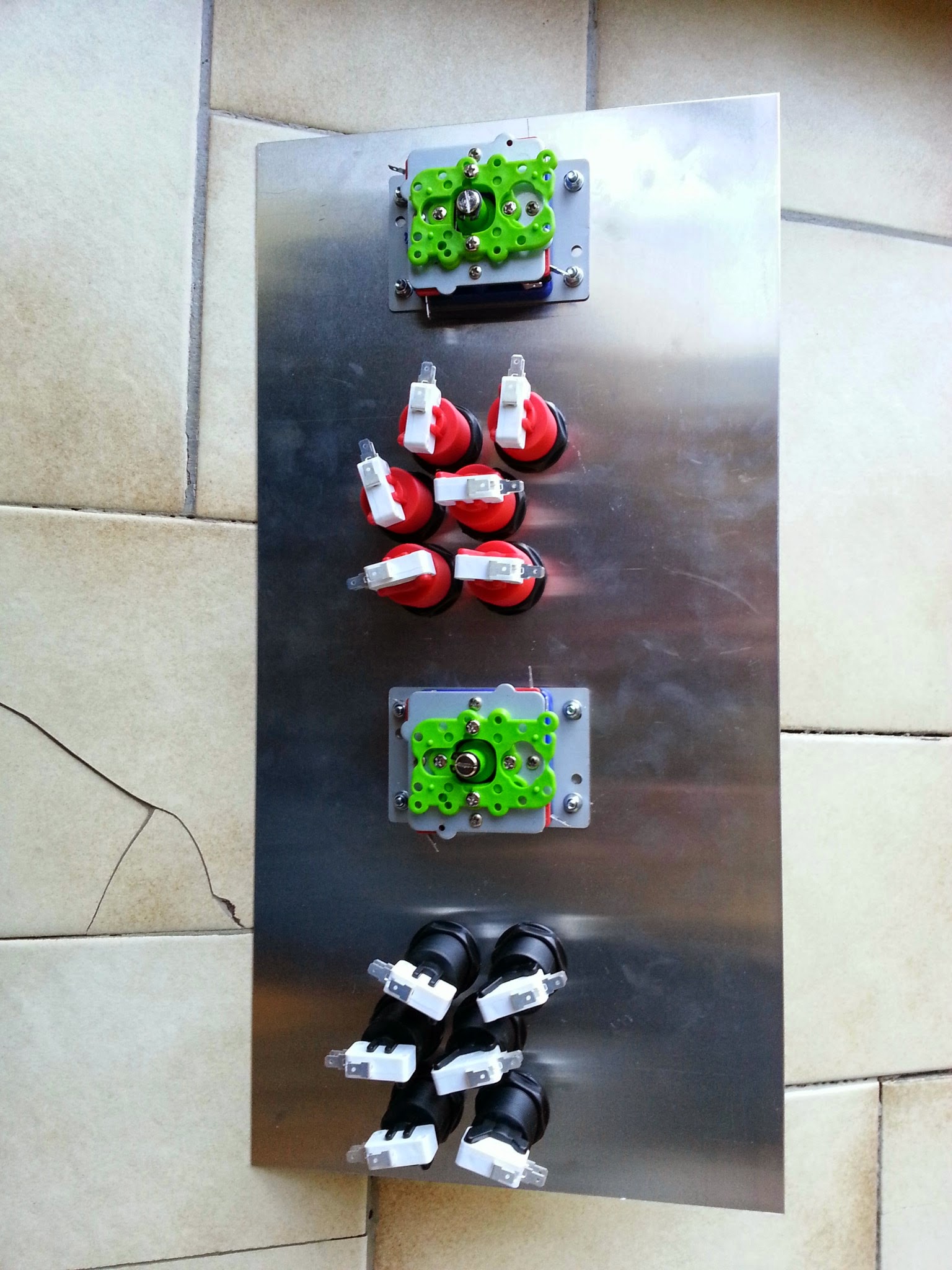

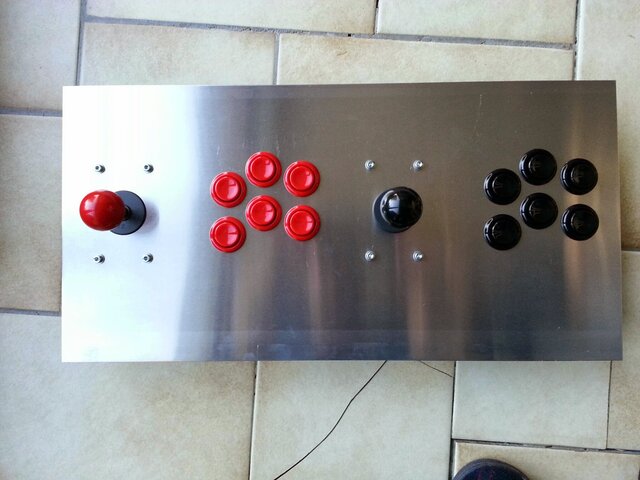

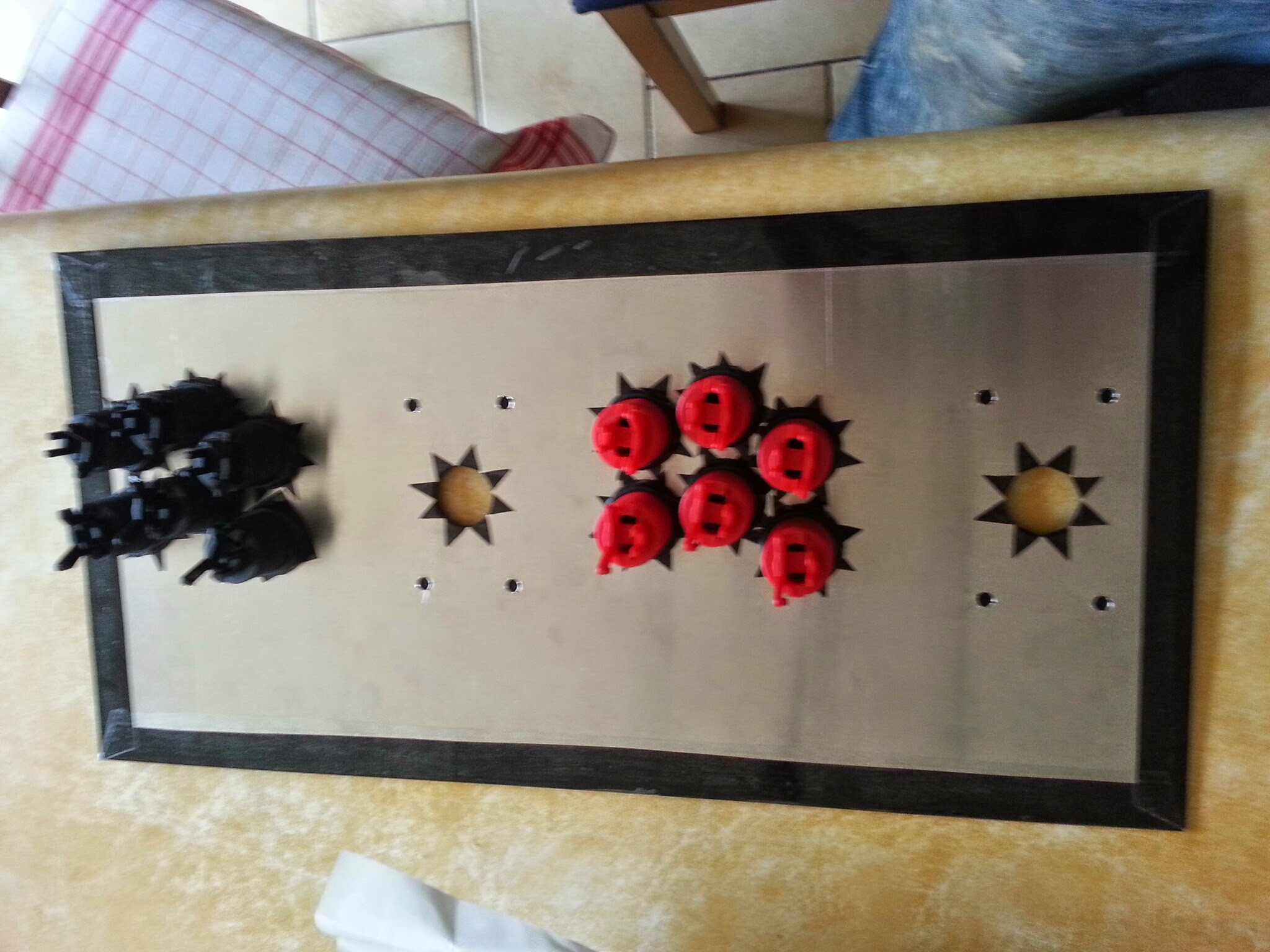

et voici avec les contrôles de chez SmallCab :

JPEG - 351.5 ko

JPEG - 384.6 ko

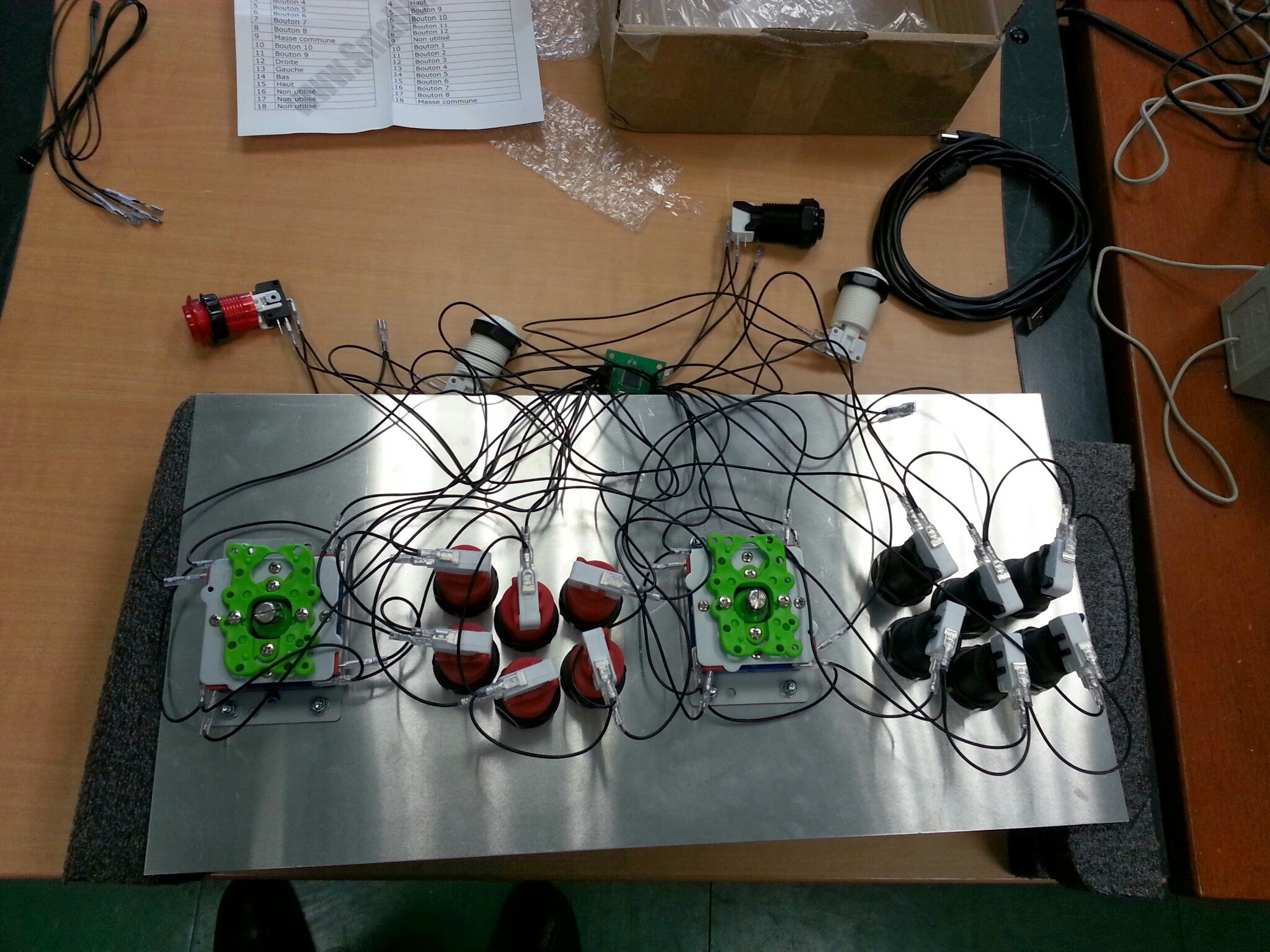

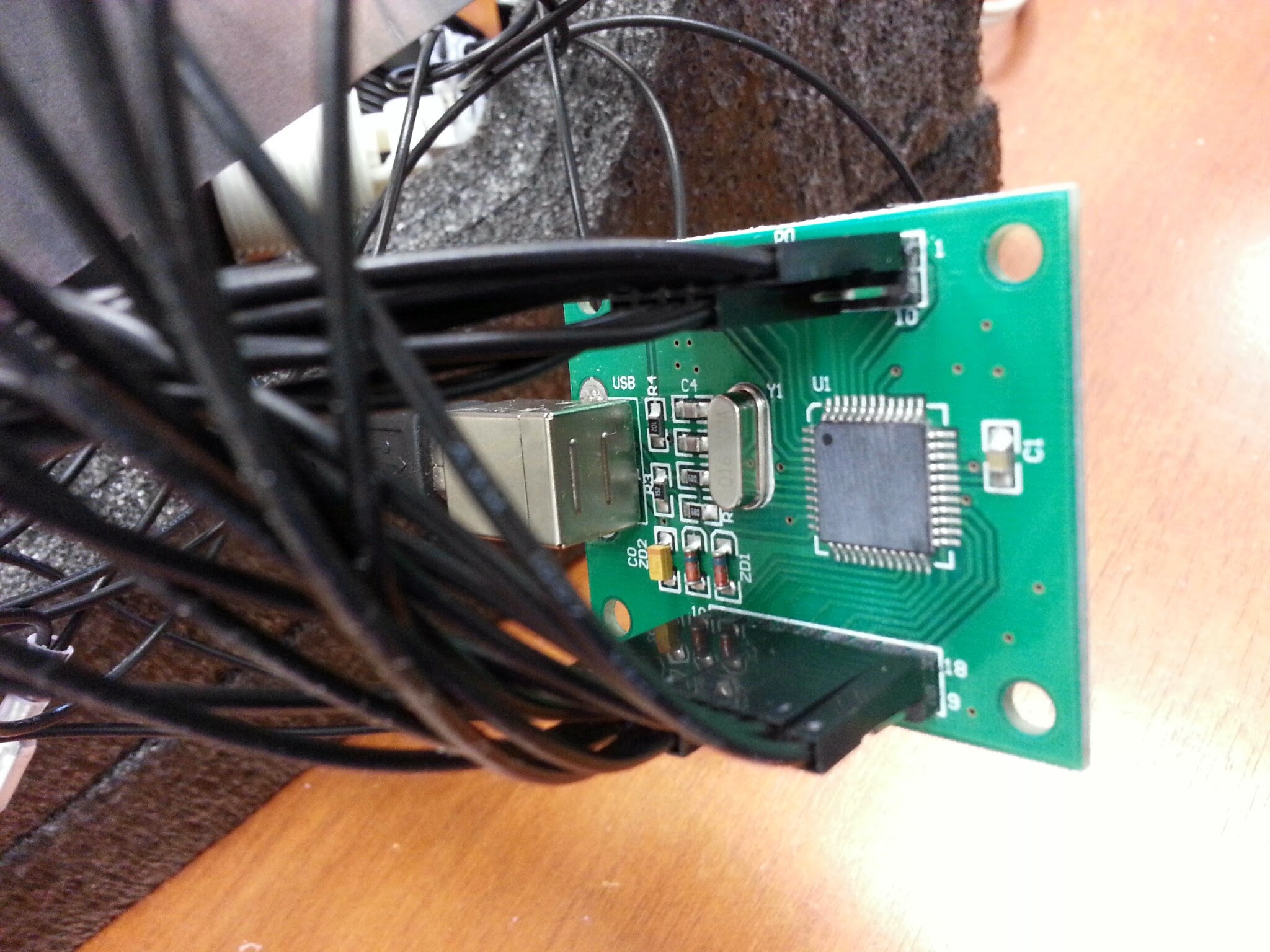

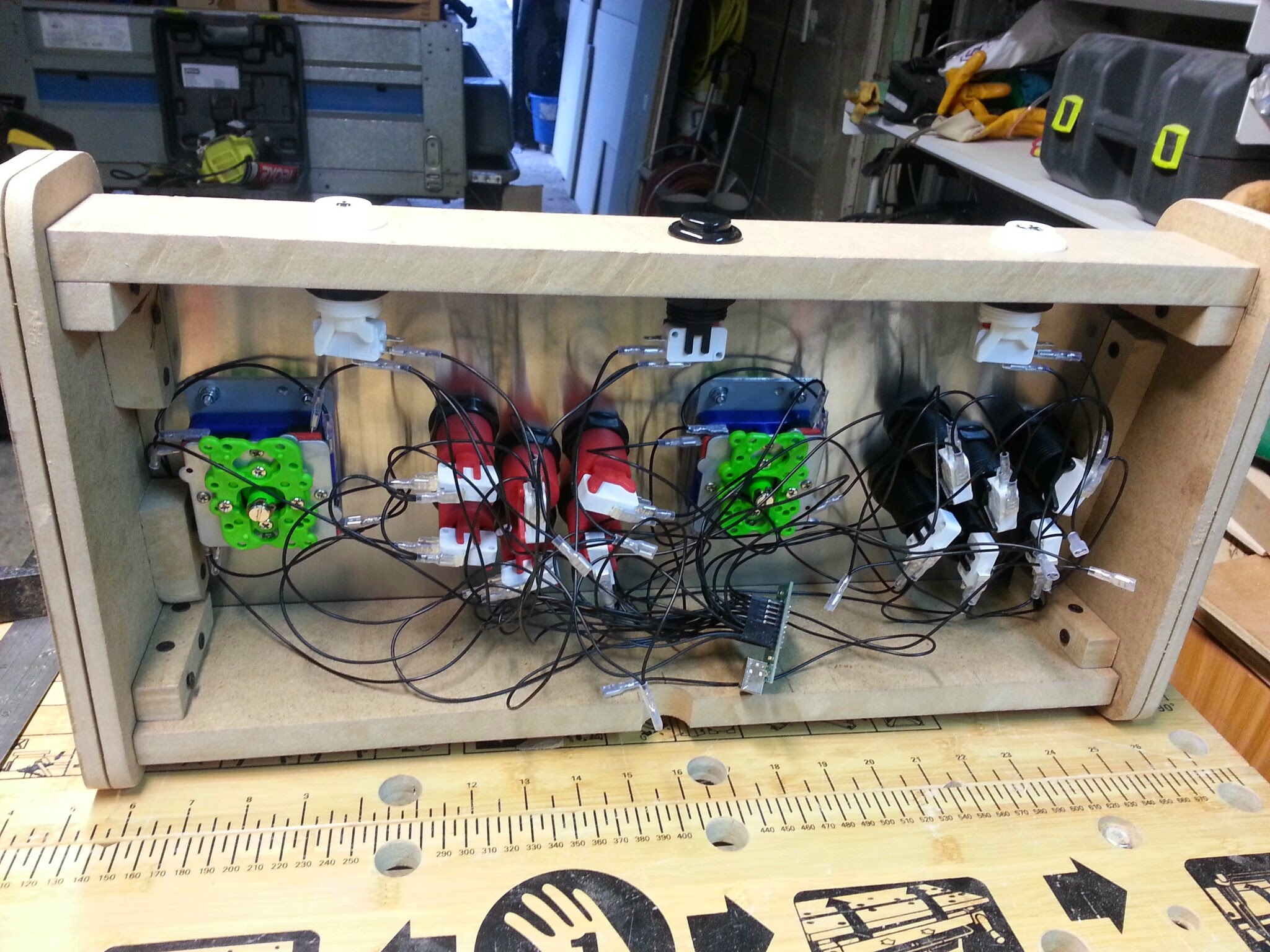

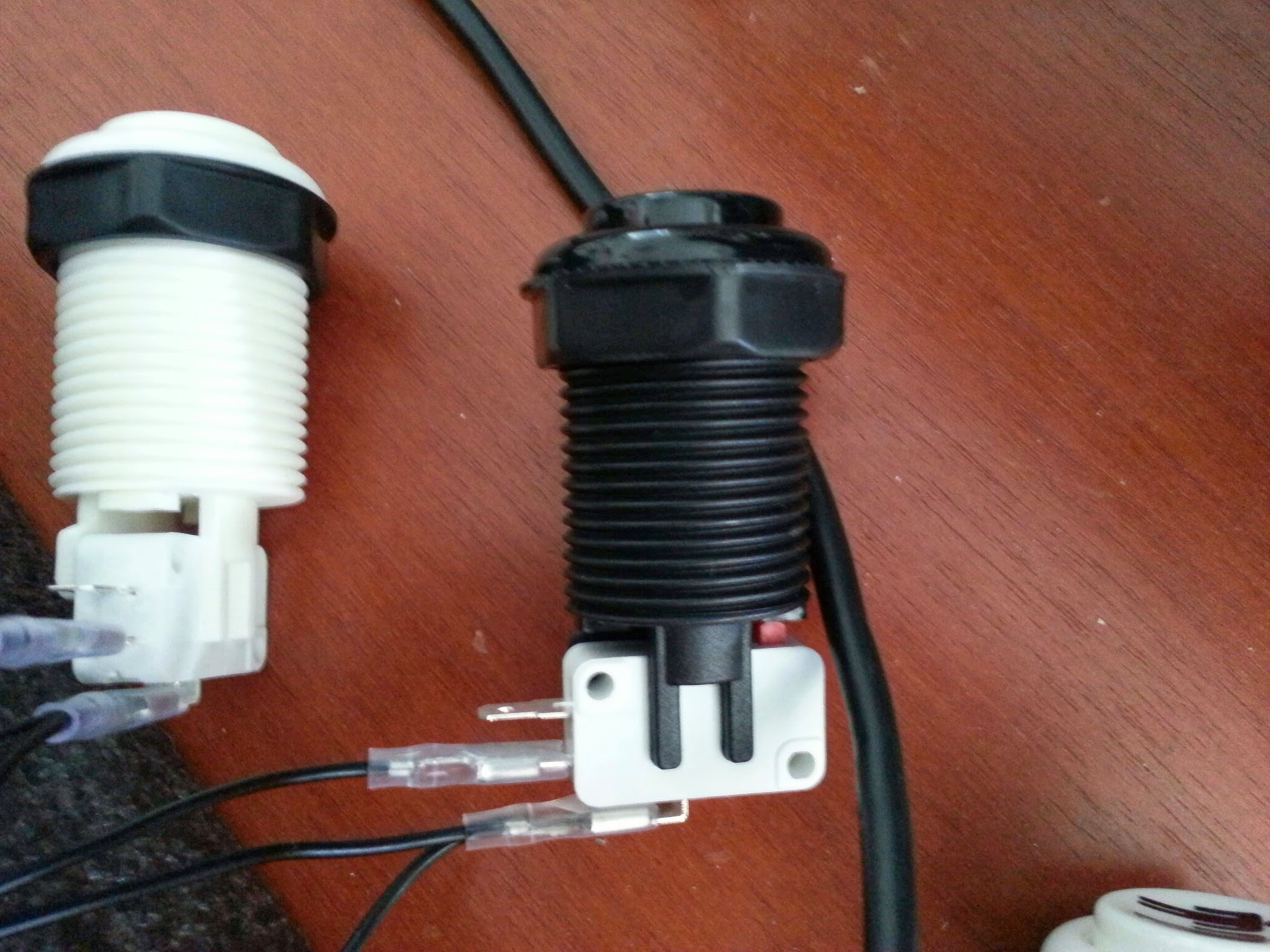

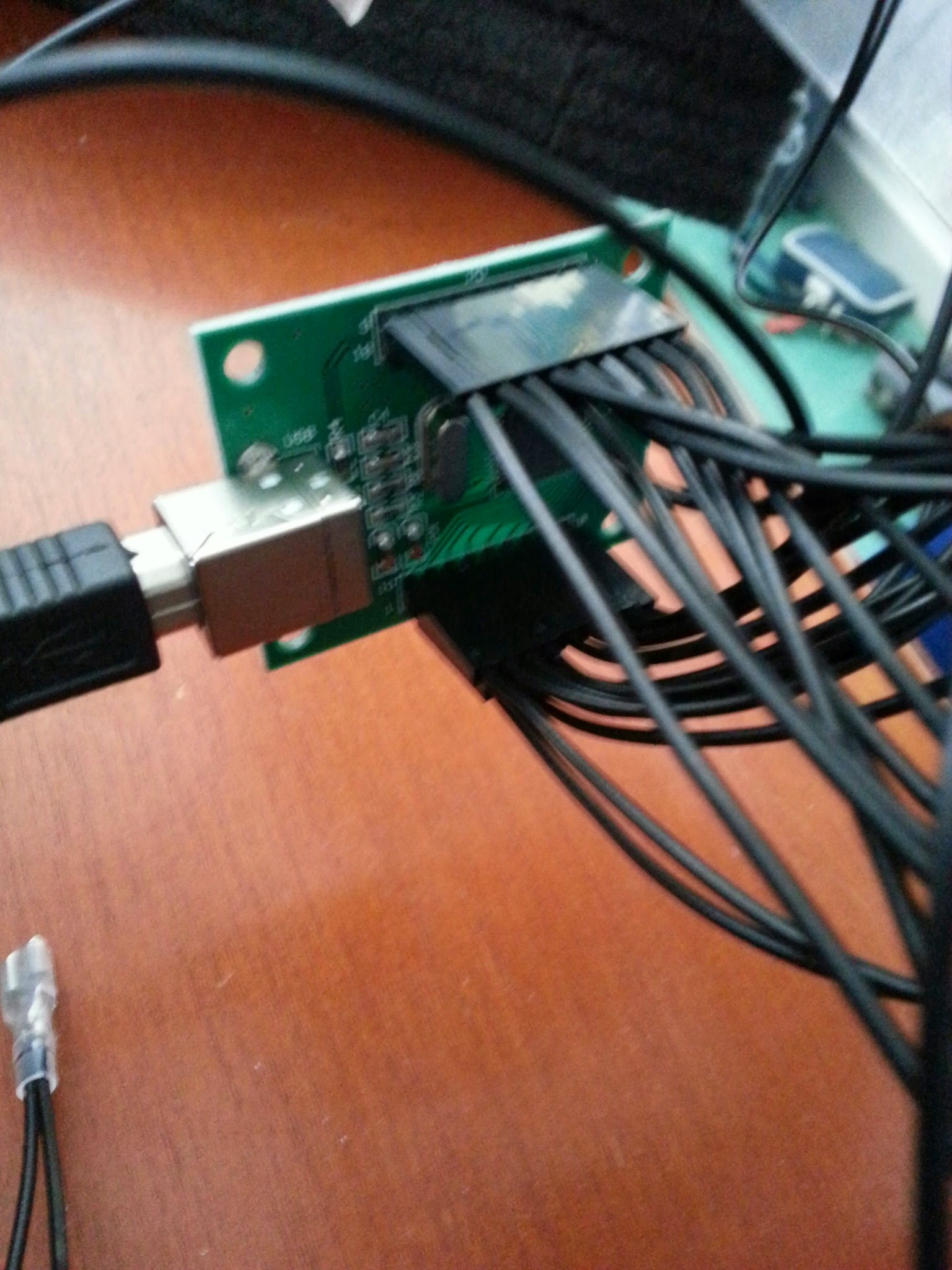

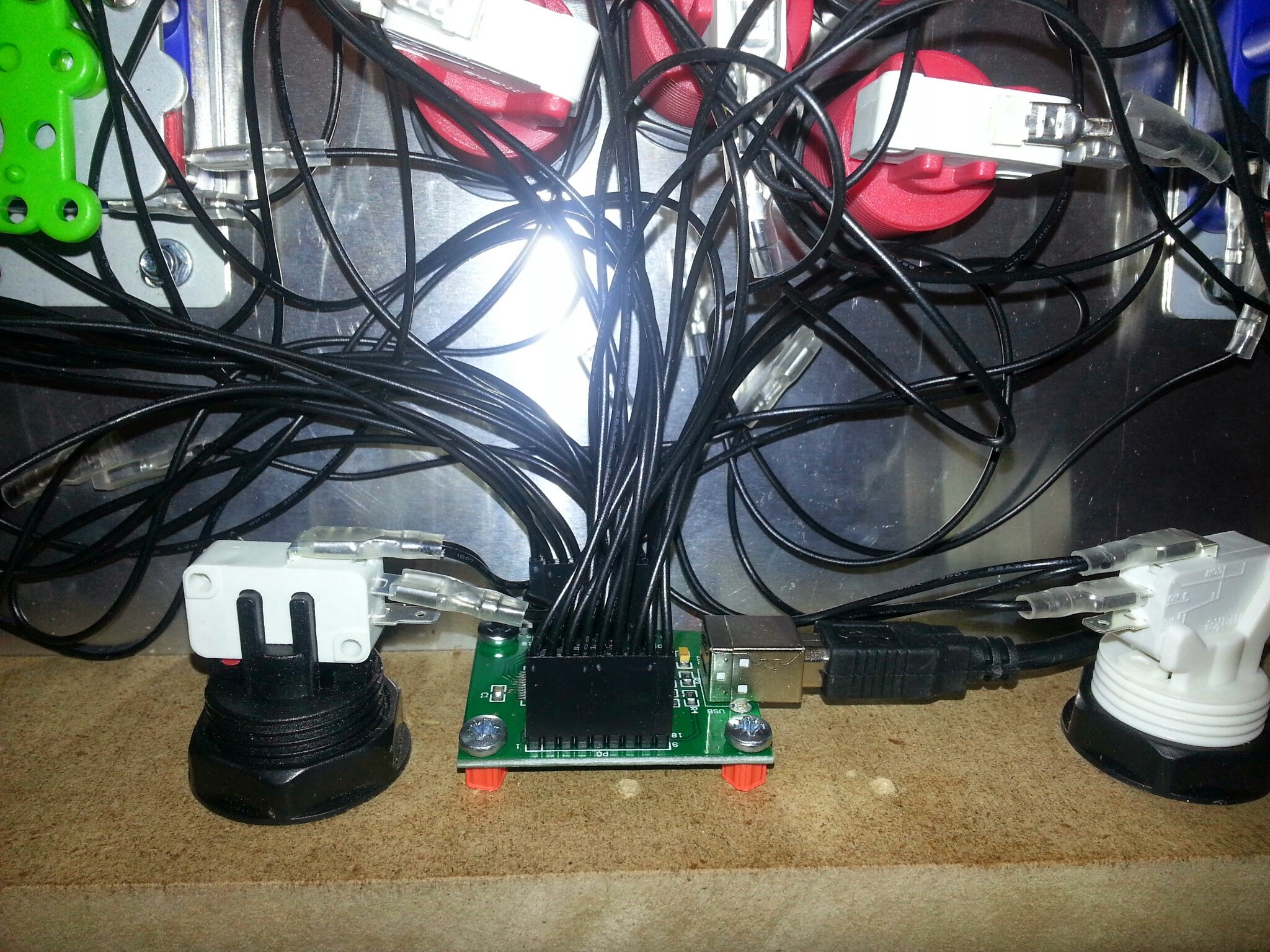

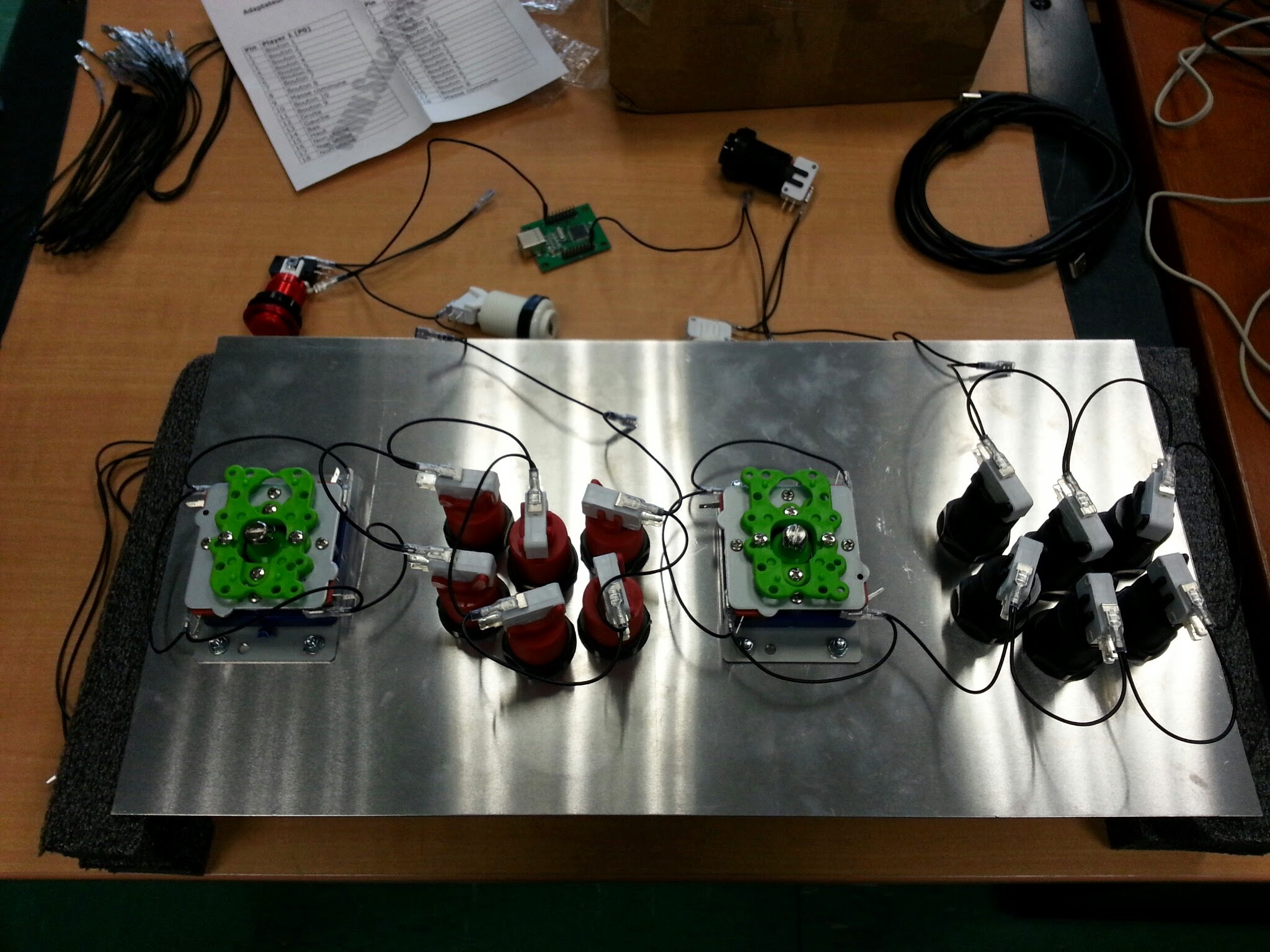

on peut passer au cablage :

JPEG - 407.3 ko

JPEG - 511.6 ko

JPEG - 385.7 ko

JPEG - 384.1 ko

JPEG - 441.9 ko

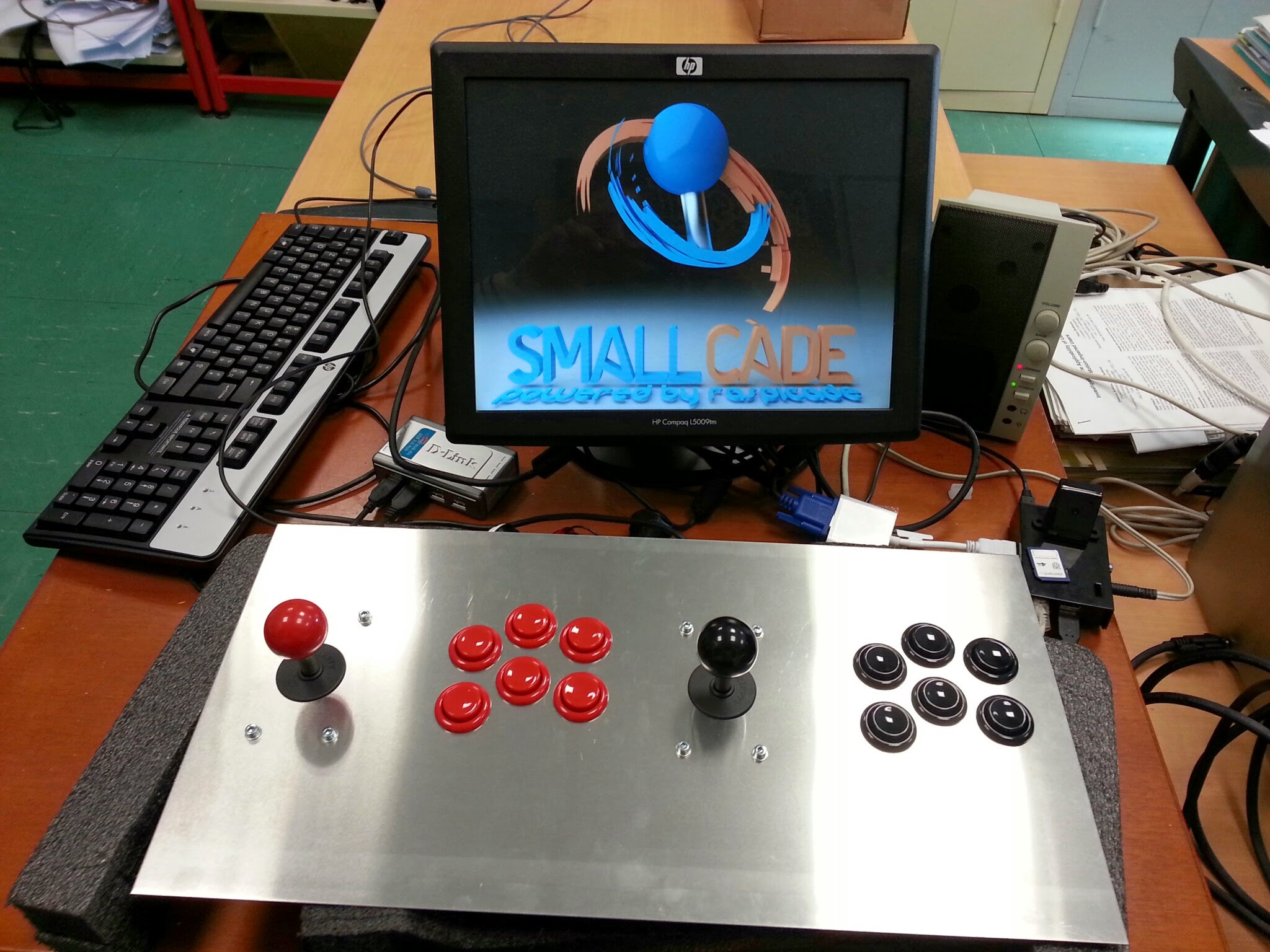

et voici une première version fonctionnelle du panel :

JPEG - 329.3 ko

JPEG - 448.2 ko

On va maintenant s’occuper de la caisse, afin que ce soit plus pratique.

 Découpe du medium

On commence par découper les formes désirées dans le médium à la scie circulaire quand c’est en ligne droite et à la scie sauteuse quand il y a des courbes.

Petite astuce : Si vous avez 2 faces identiques (les sides le plus souvent) il est fortement conseillé de superposer 2 morceaux de panneau et de les découper en même temps.

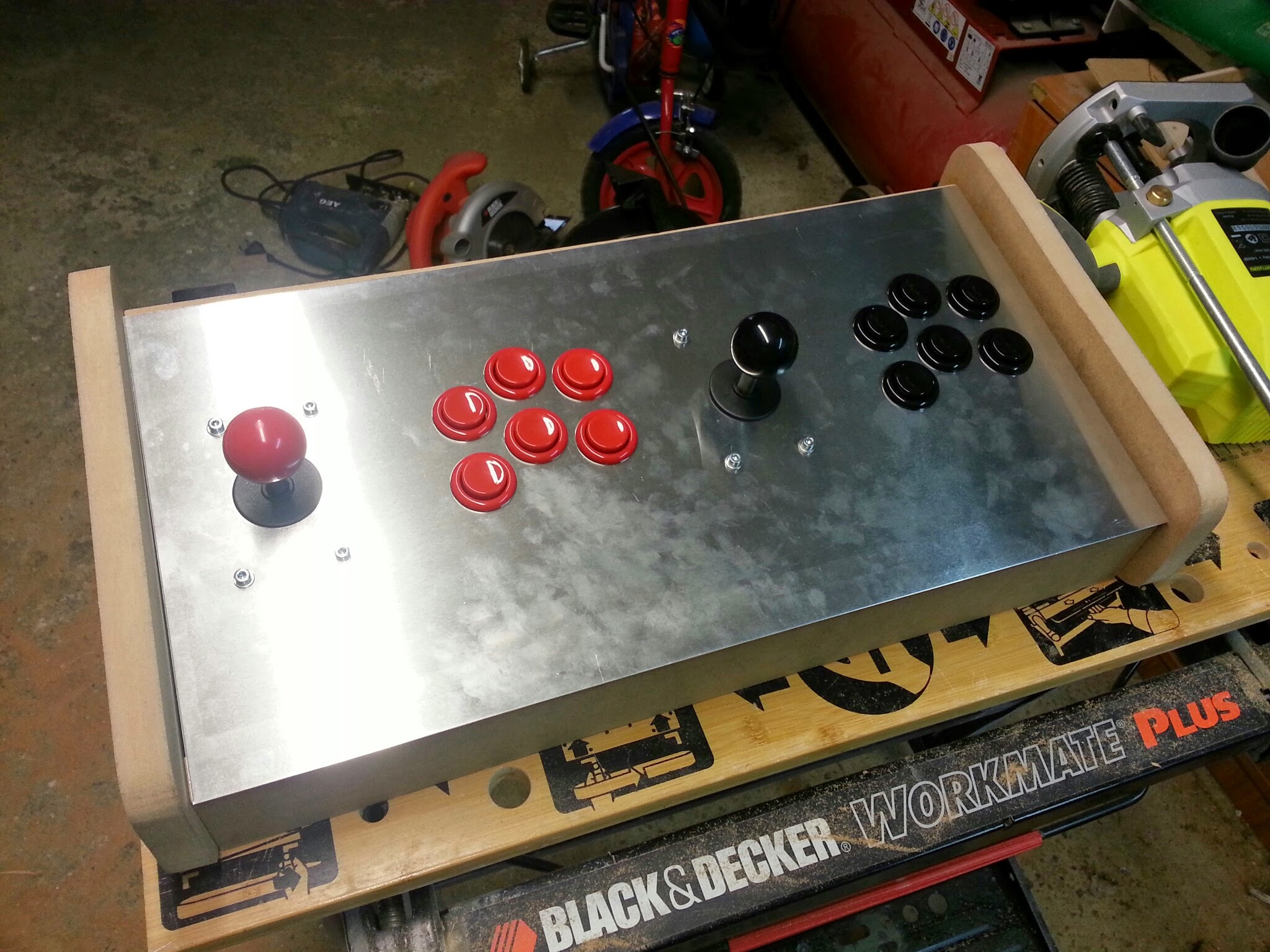

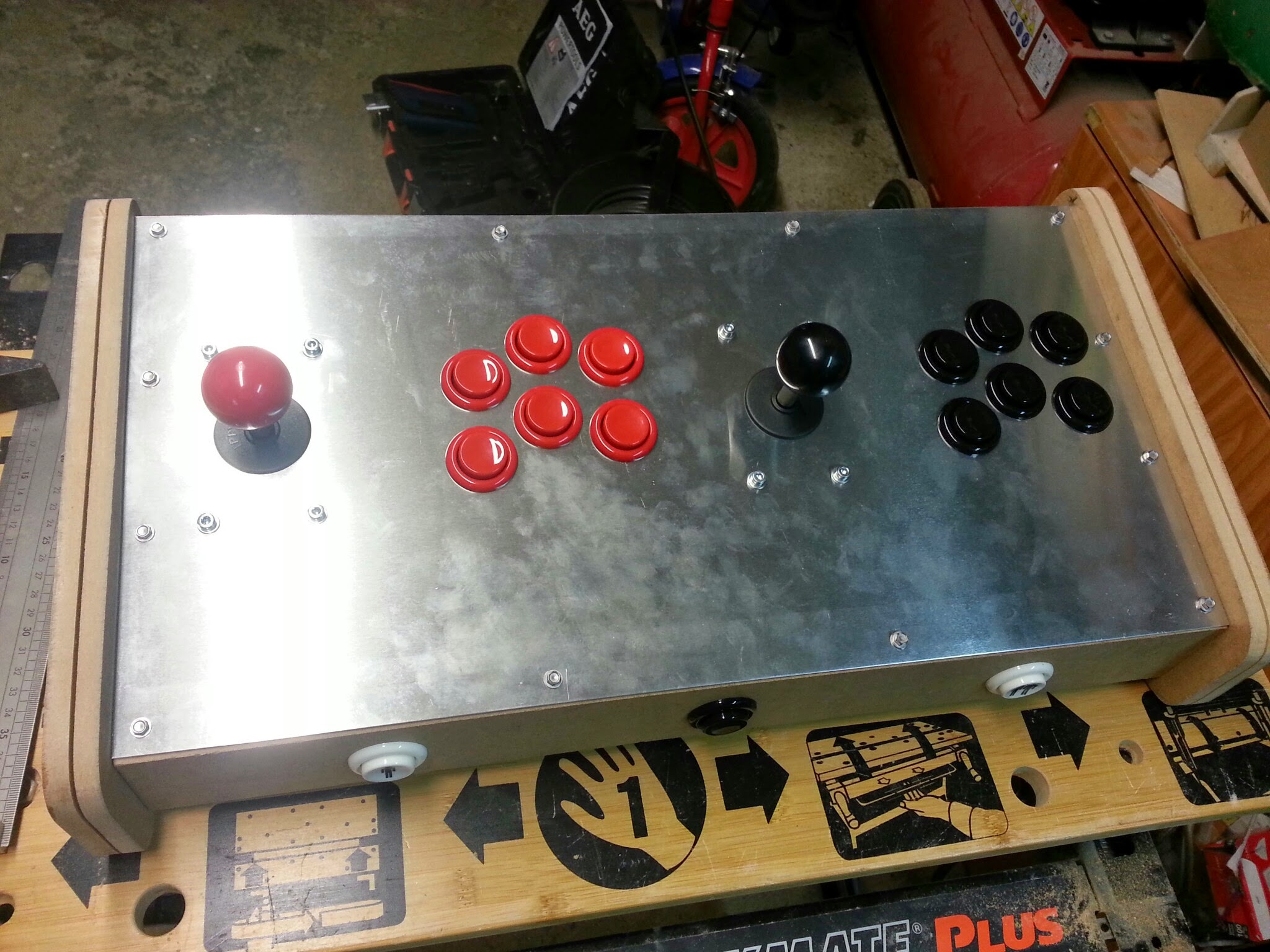

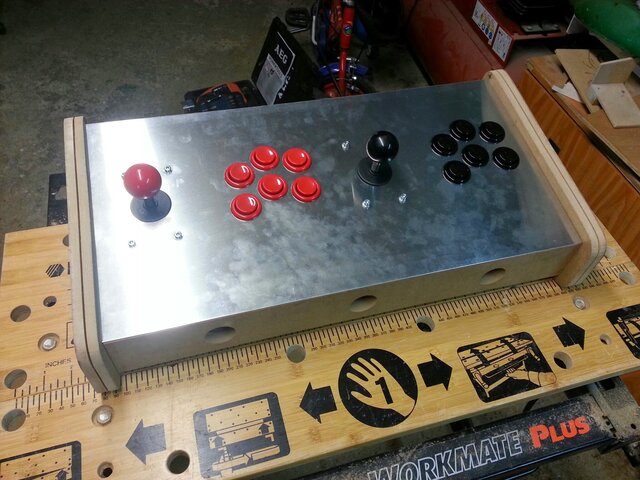

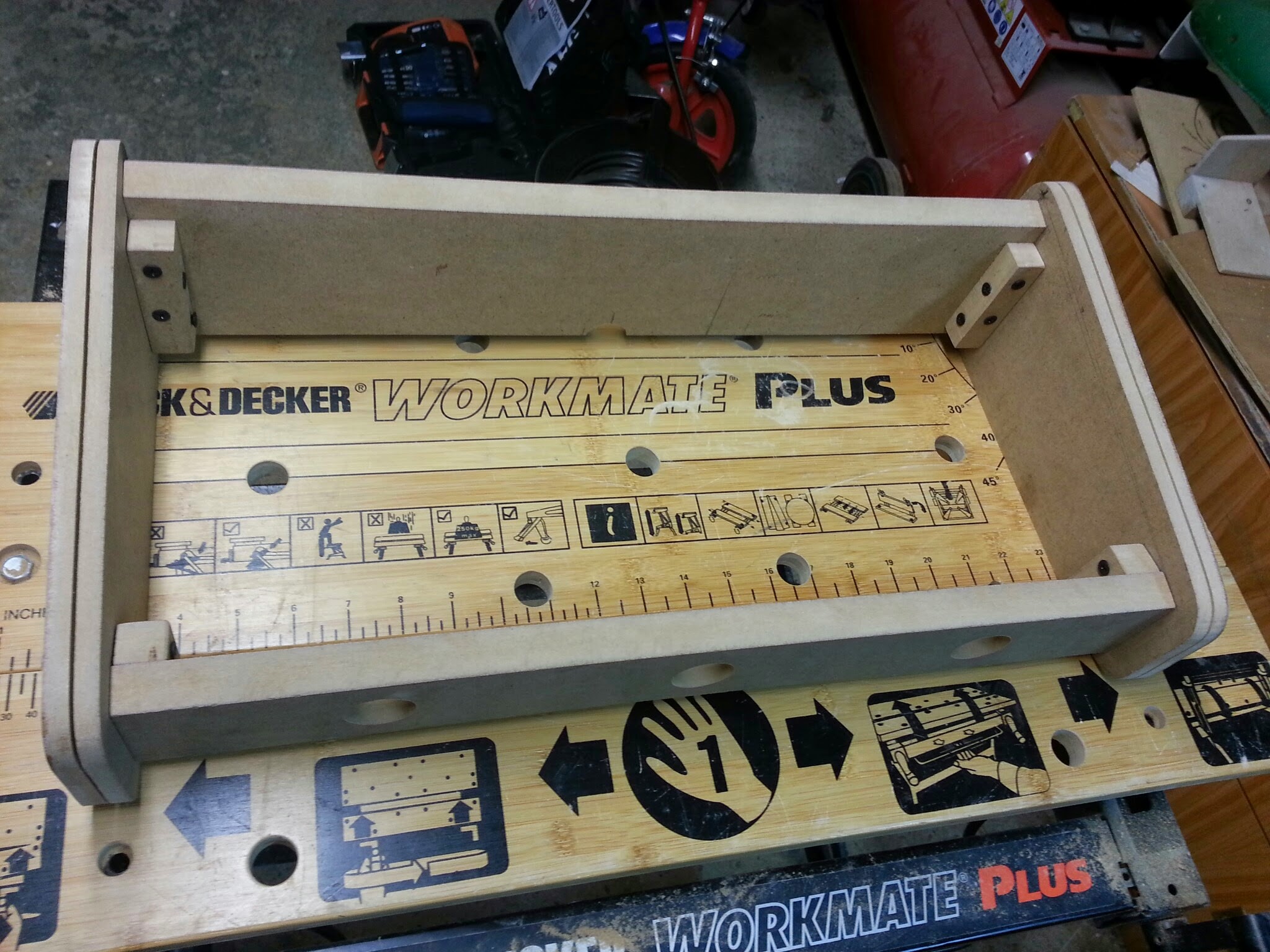

Ensuite on présente tout cela avec le panel :

JPEG - 474 ko

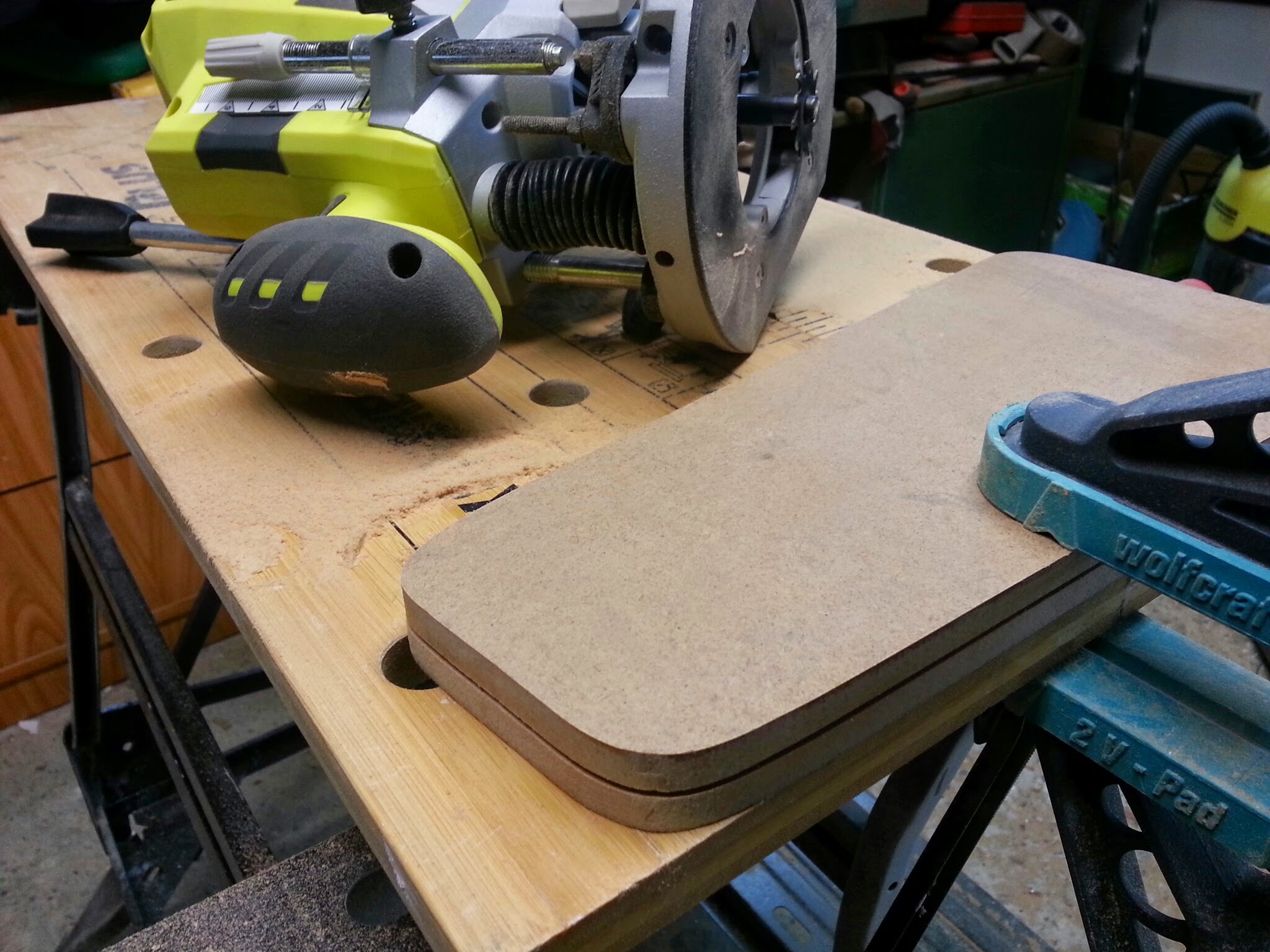

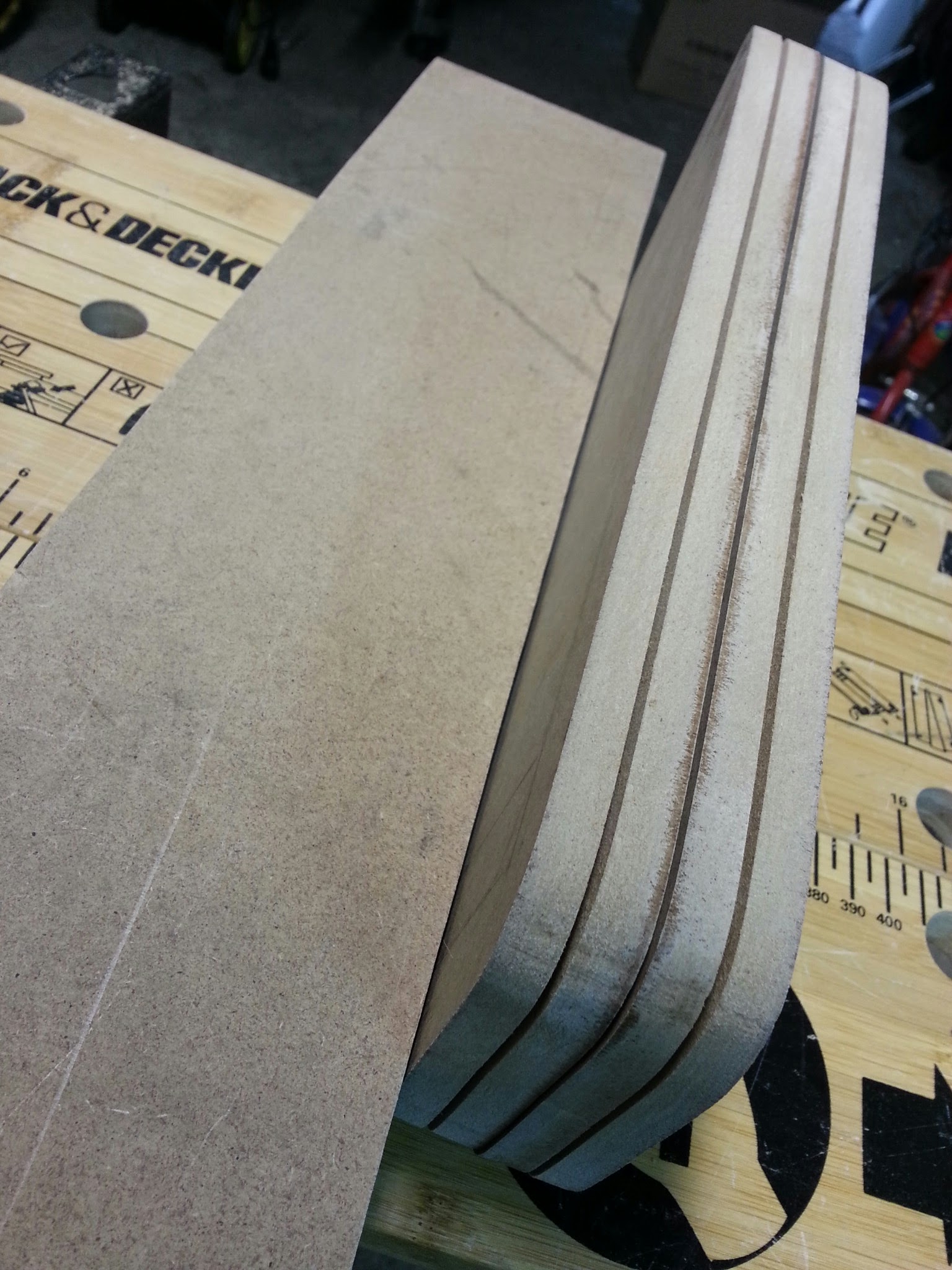

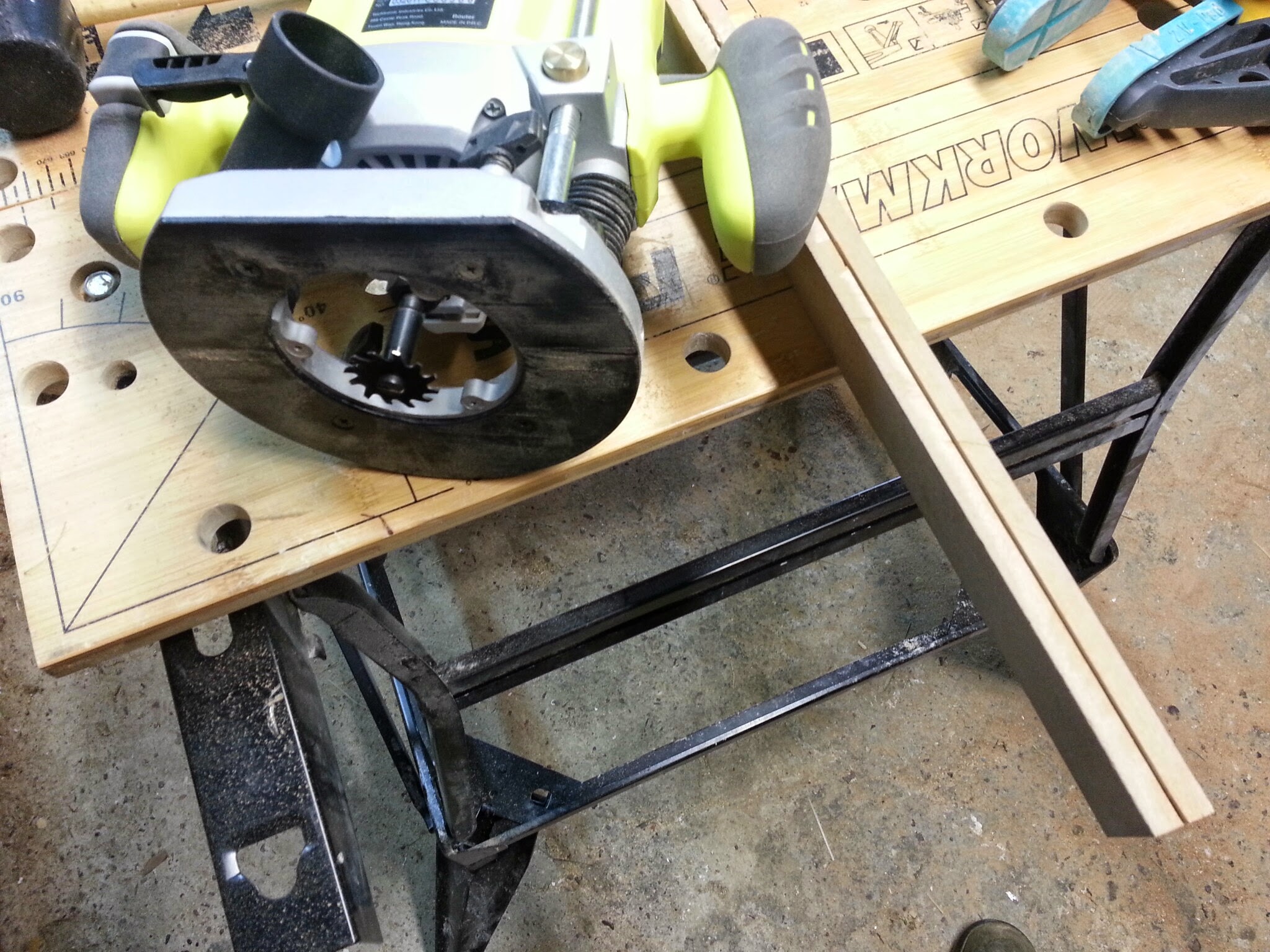

On fait un petit essai de rainurage sur une chute avant de se lancer pour de vrai :

JPEG - 558.1 ko

JPEG - 416.1 ko

JPEG - 426.2 ko

Grâce au trépan on réalise les trous dans la face avant de notre panel :

JPEG - 491.6 ko

Tout est prêt ! on démonte tout pour habiller le panel en noir....

 Habillage et Ré-Assemblage

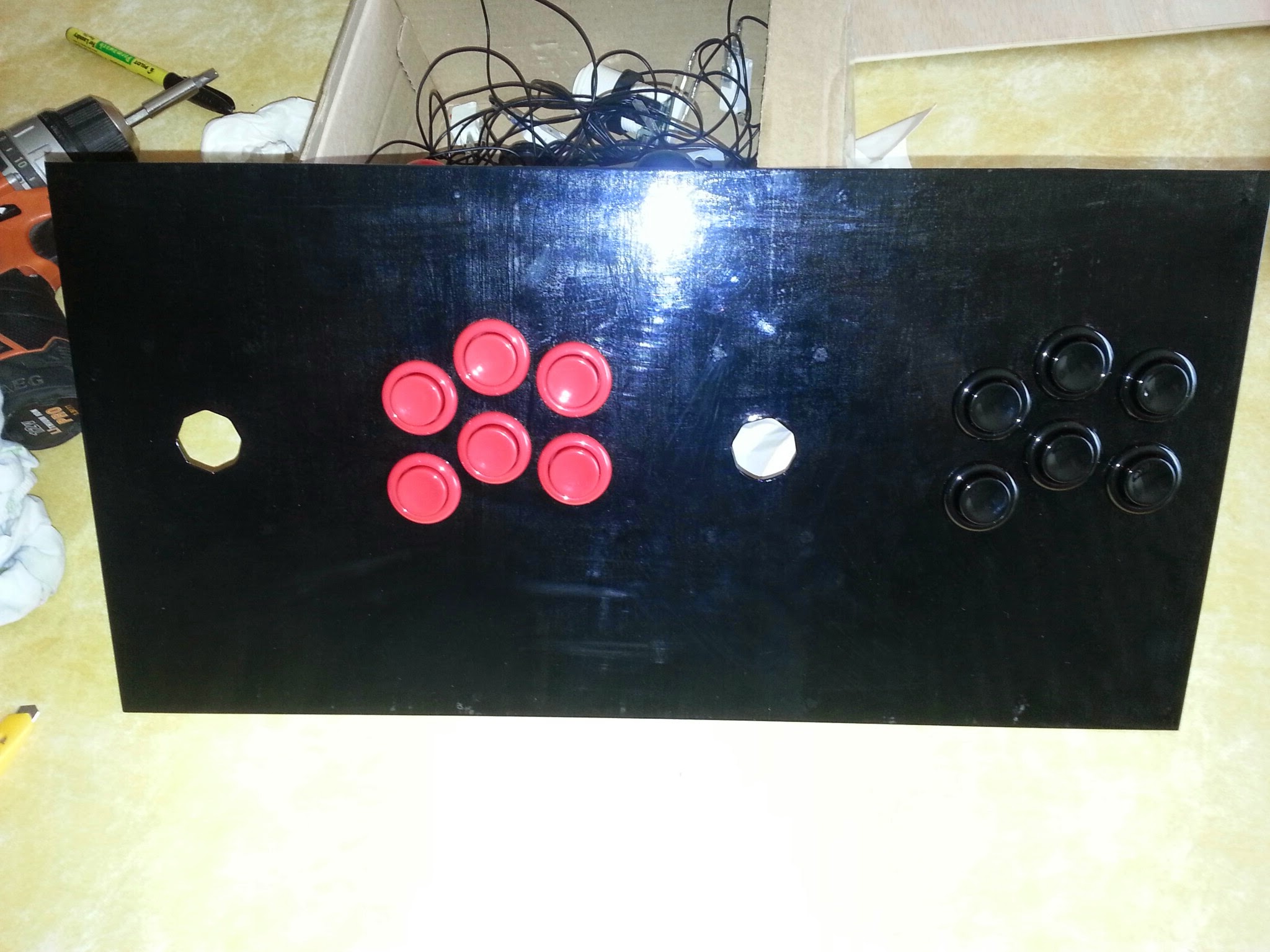

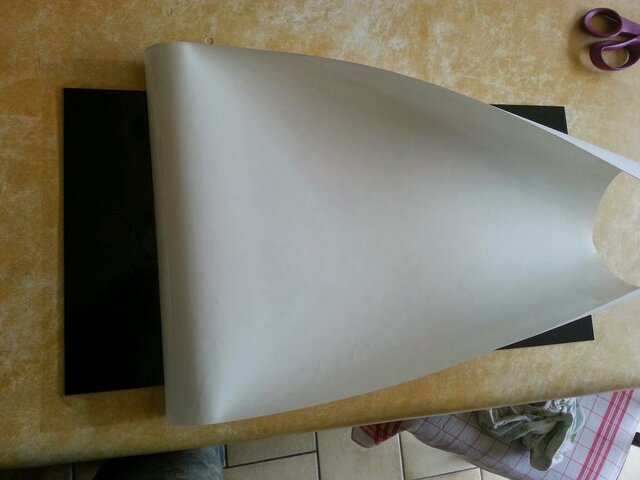

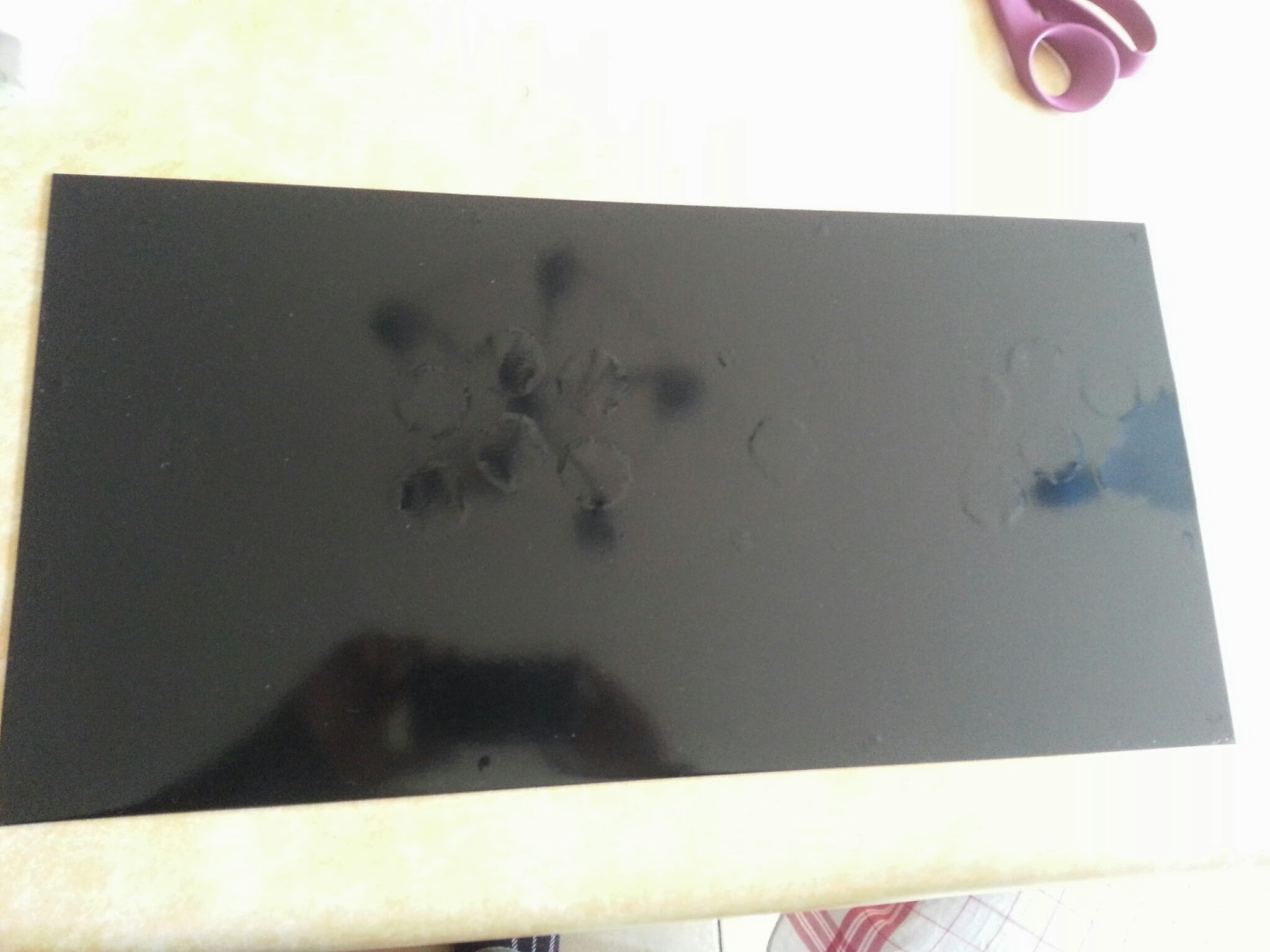

On commence par appliquer un film de vinyle noir... de piètre qualité (il vient de LeroyMerlin) JPEG - 281.8 ko et par dessus on est obligé de rajouter une couche transparente résistante... du coup le rendu est pas géniale.... JPEG - 249.6 ko On découpe le vinyle dans les trous et on remonte les boutons :

JPEG - 326.6 ko

JPEG - 362.6 ko

 Finition

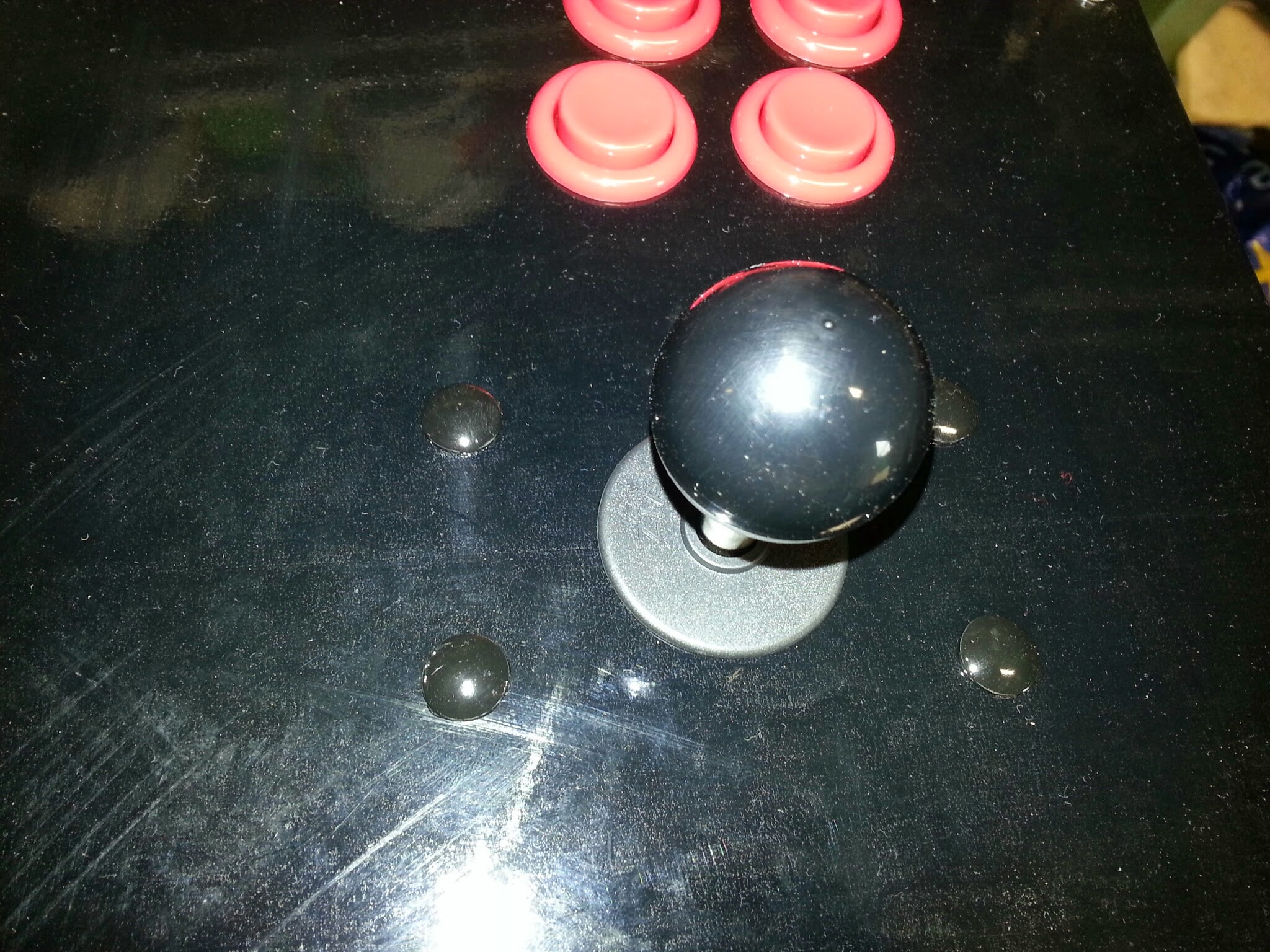

Mise en peinture des têtes des vis : tête ronde collet carre M5*20

JPEG - 431 ko

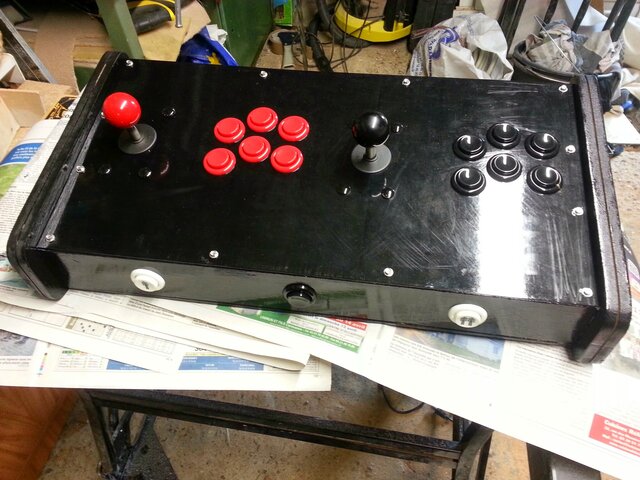

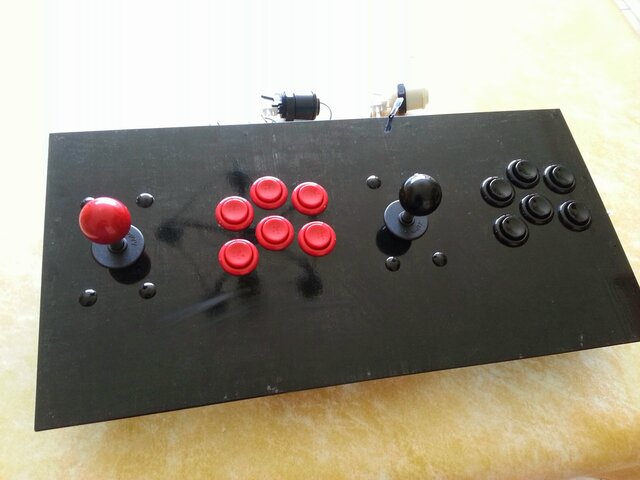

Panel final remonté :

JPEG - 298.8 ko

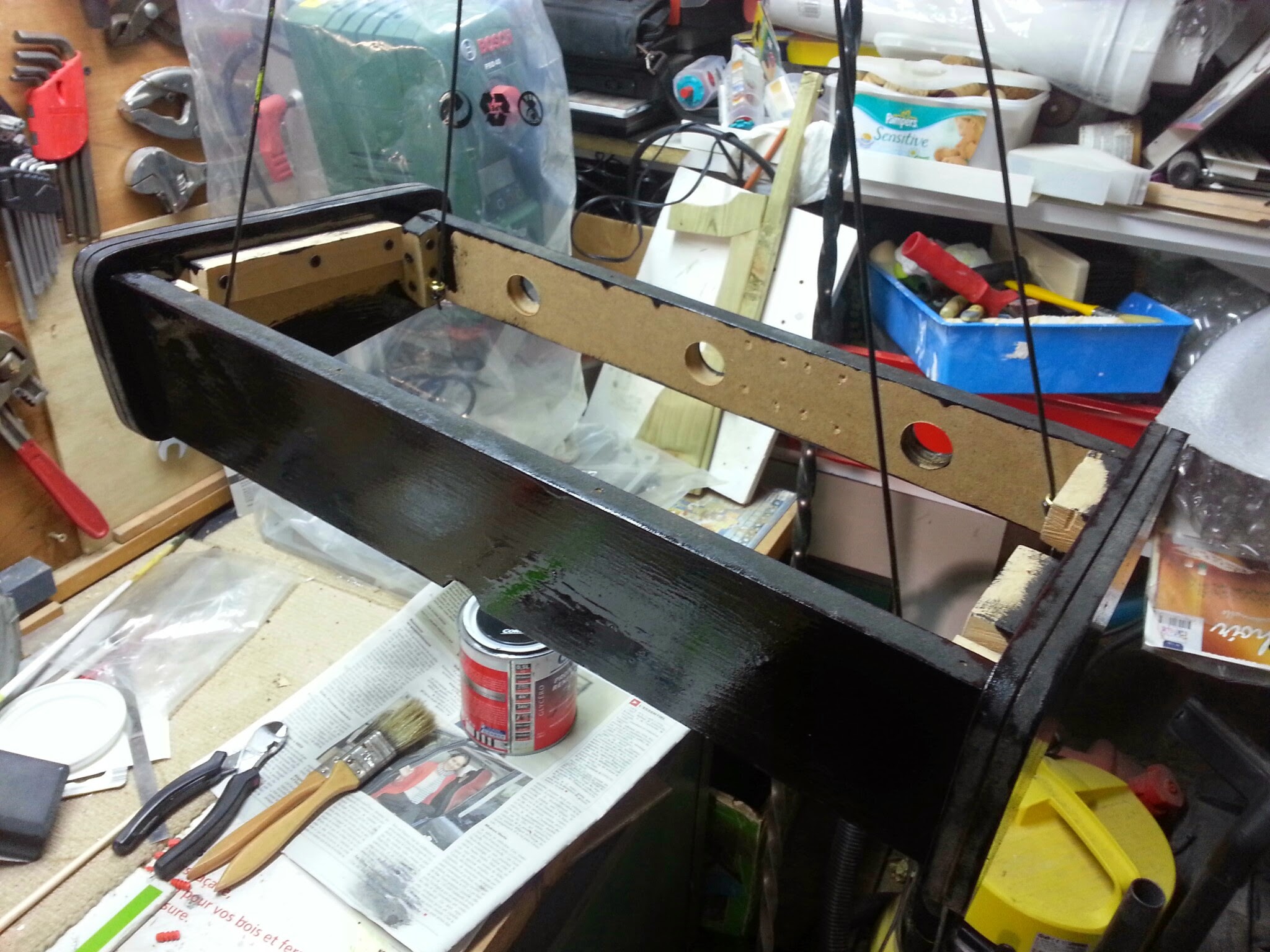

Peinture de la caisse en bois :

JPEG - 456.9 ko

Finalement on assemble les 2 parties :

JPEG - 610.4 ko

JPEG - 498 ko

Il ne reste plus qu’à commander un peu de t-molding rouge ou noir pour finaliser le panel... je n’ai que du vert pour l’instant !

 Pose du T-molding et sonorisation du panel

Avant de poursuivre par la pose du T-molding, il faut démonter complètement le panel. En effet il faut pouvoir taper franchement sur la bande de plastique avec un maillet pour l’insérer dans la rainure.

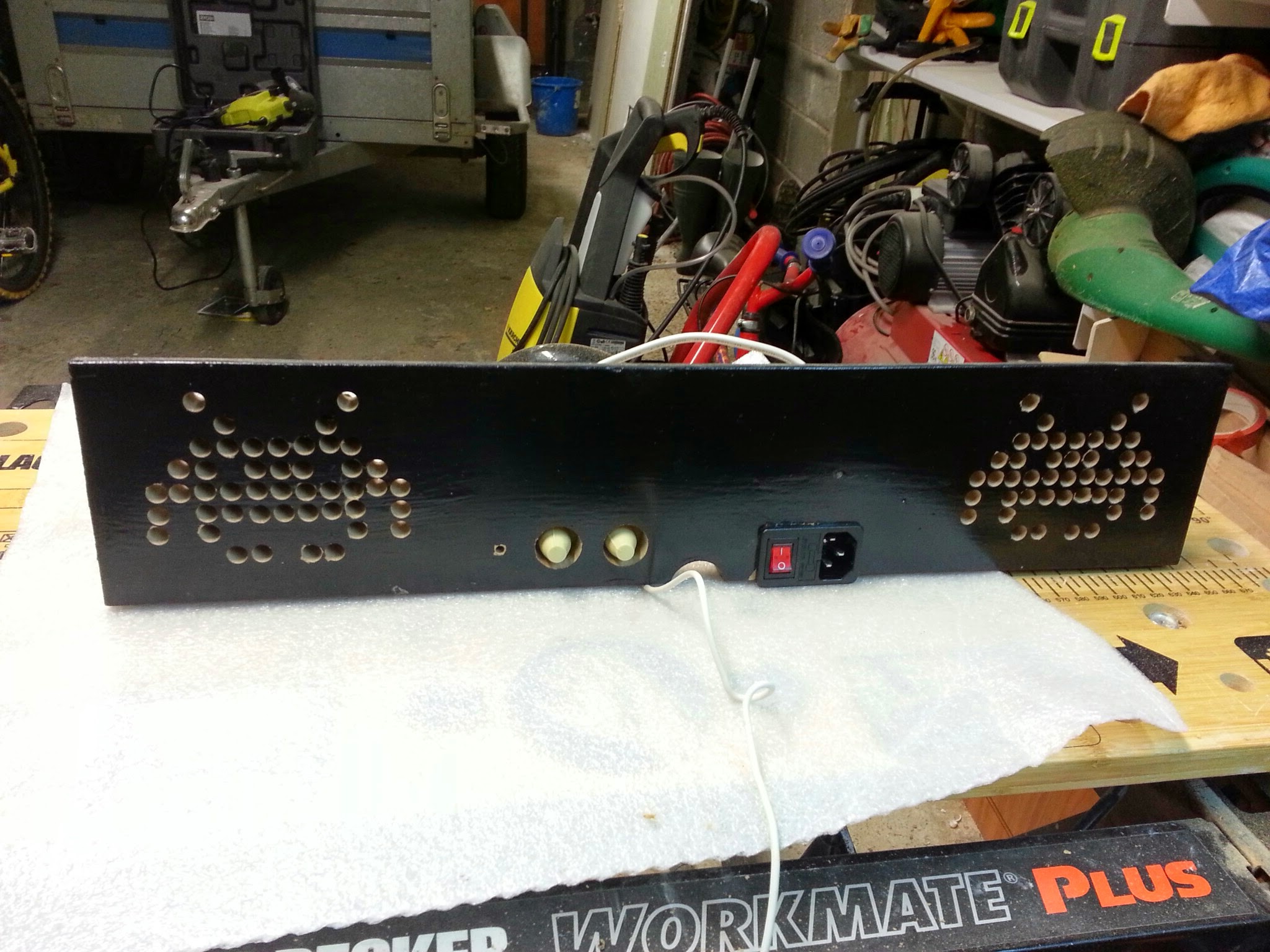

Toutes les parties étant démontées, on perce le panneau arrière pour laisser passer le son des enceintes :

JPEG - 445.5 ko

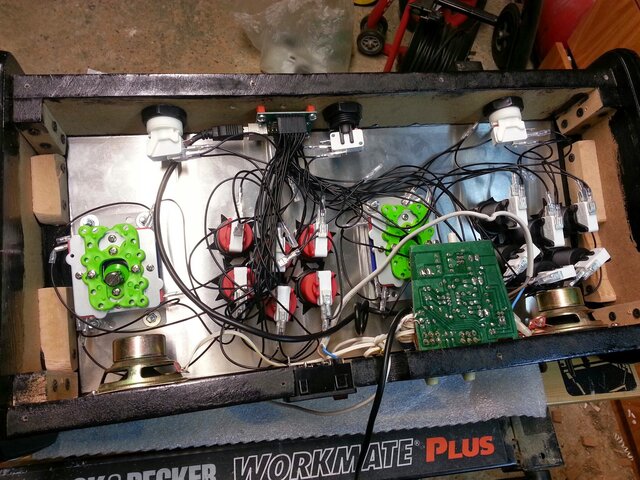

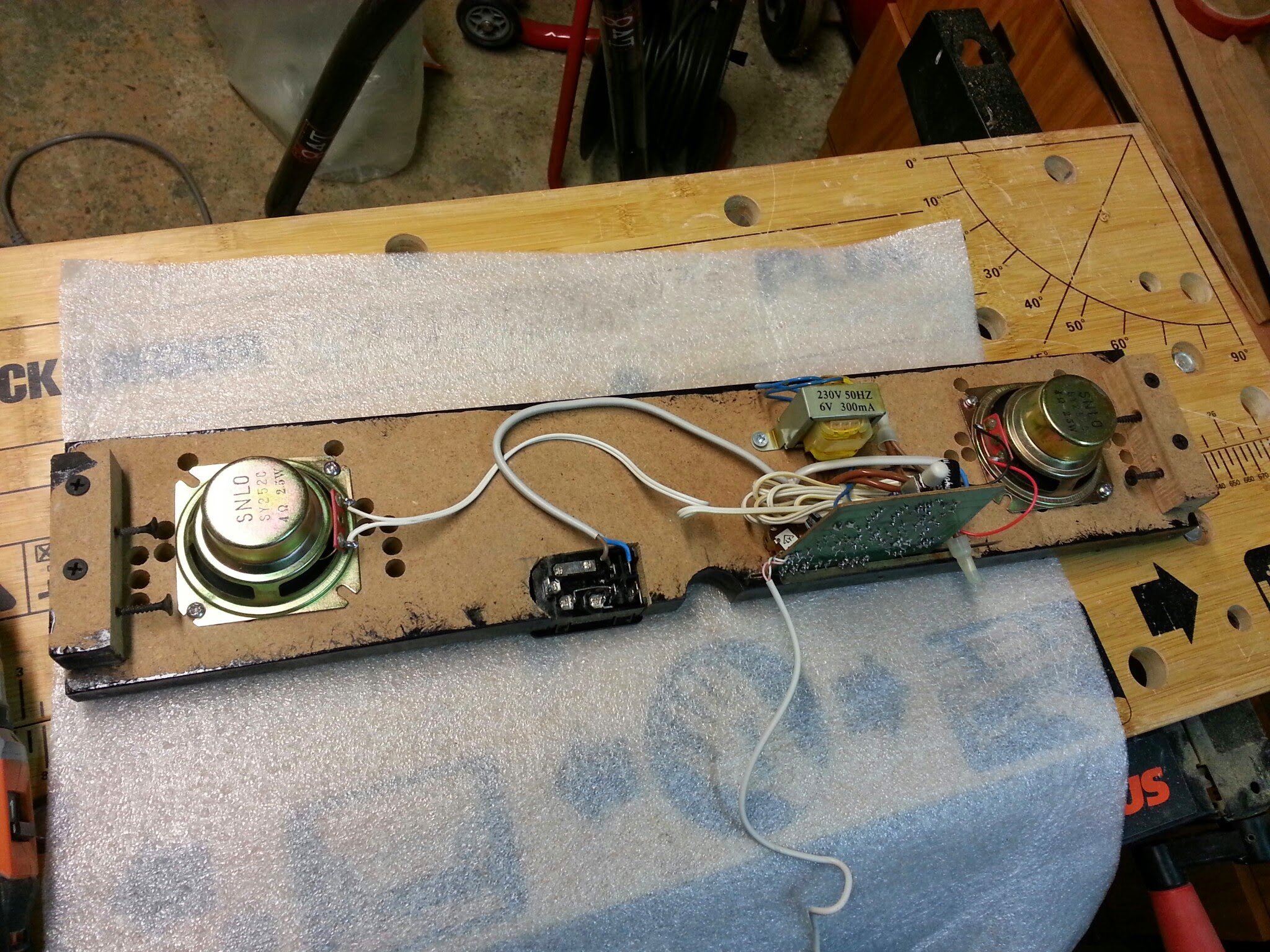

Après avoir vampiriser une paire d’enceintes amplifiées, on dispose l’électronique et et les hauts-parleurs

JPEG - 678.2 ko

On peut alors commencer le remontage :

JPEG - 681 ko

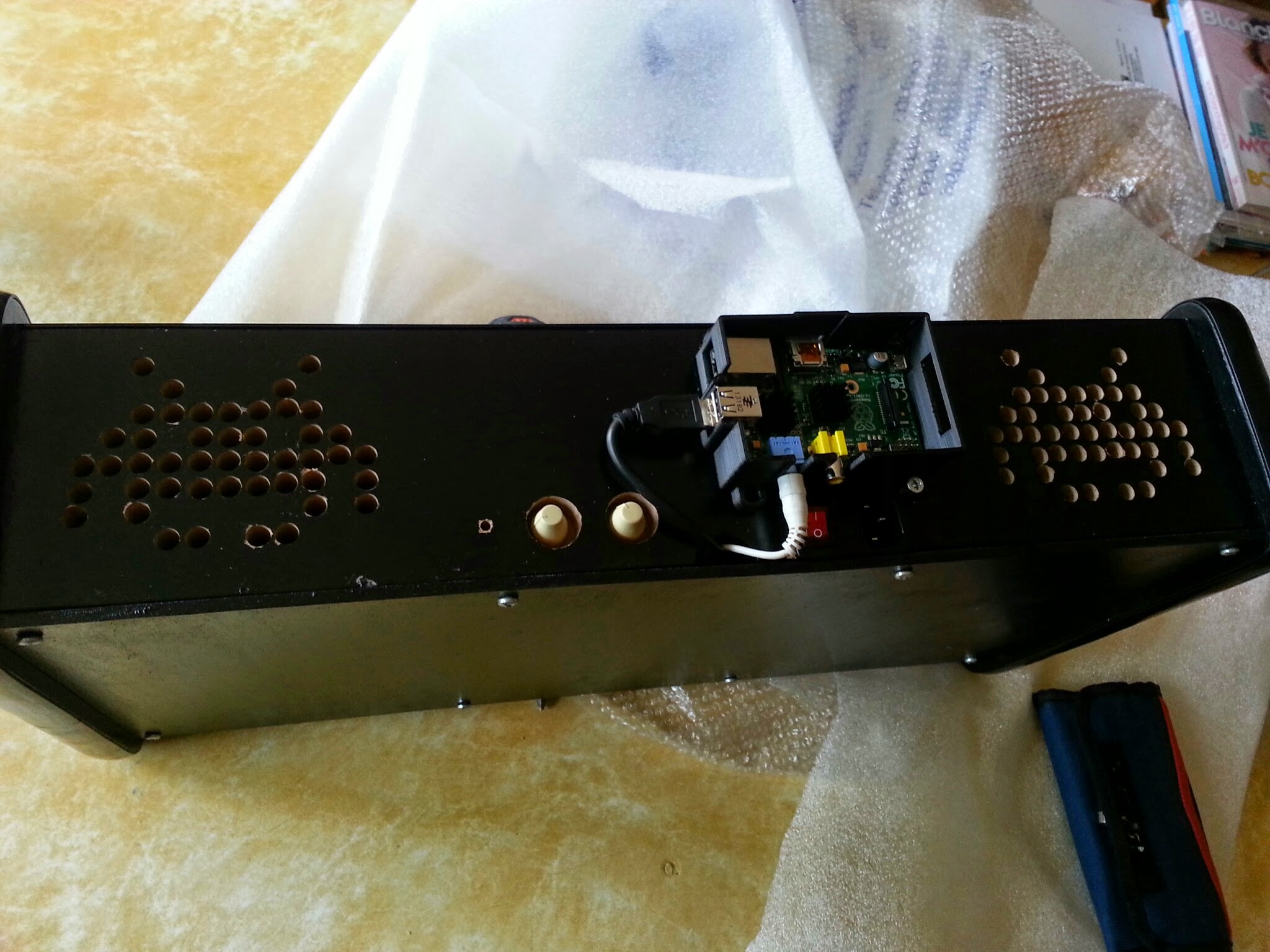

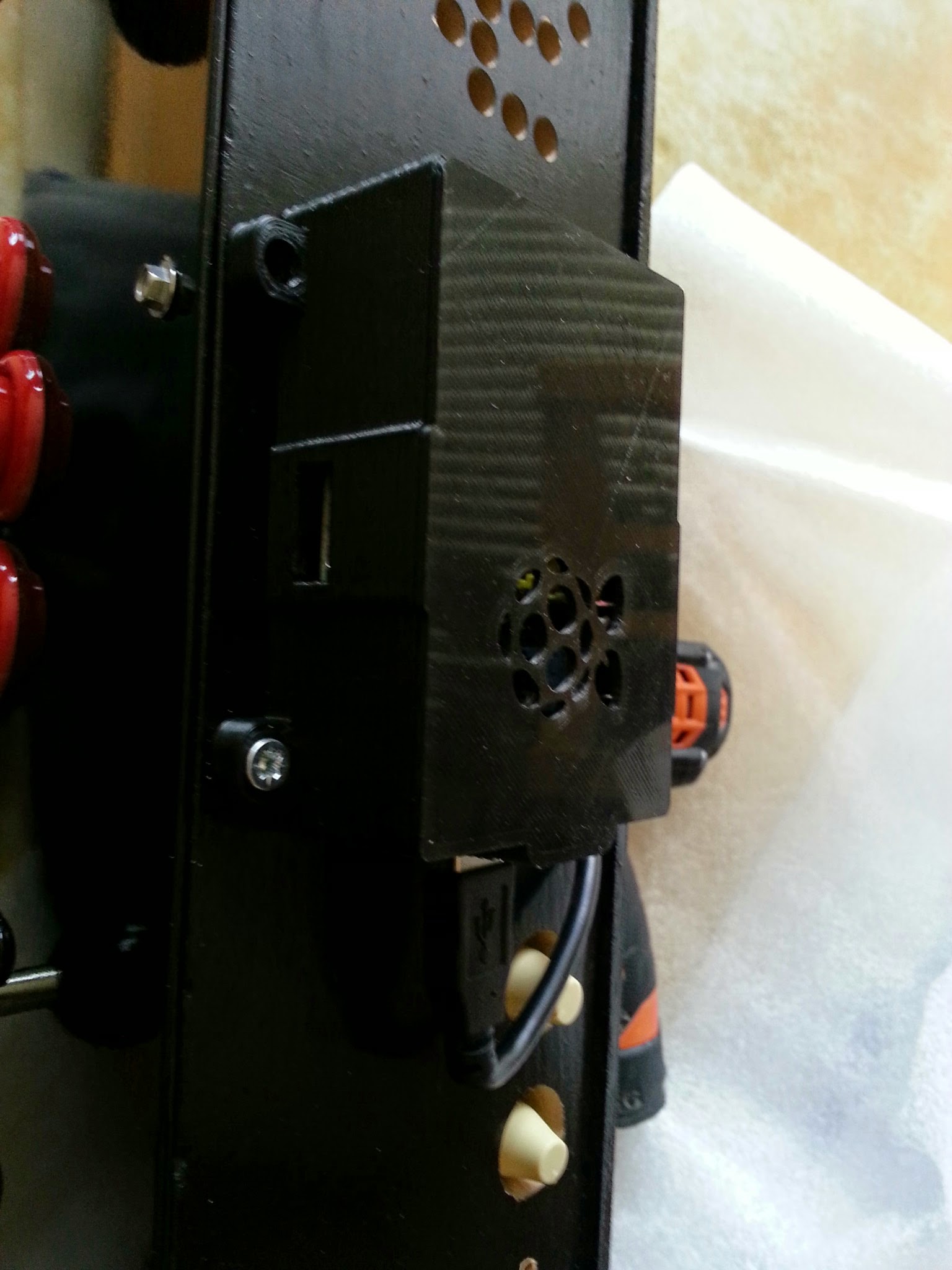

Finalement, je ne sais pas si j’aurai assez de place pour y mettre le raspberry pi !

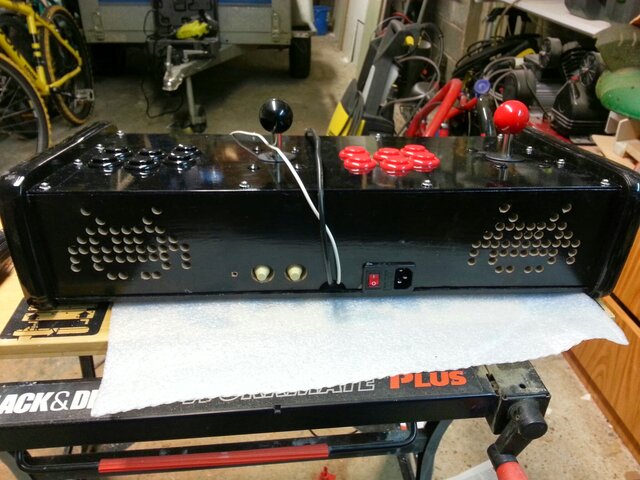

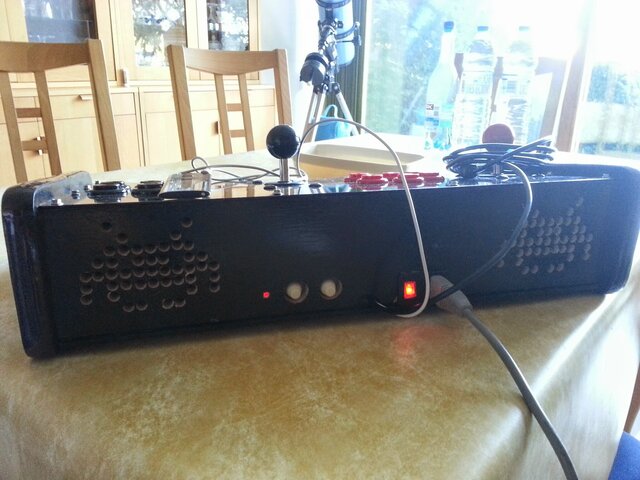

Voila c’est terminé :

JPEG - 439 ko

JPEG - 421.8 ko

 Une borne transportable

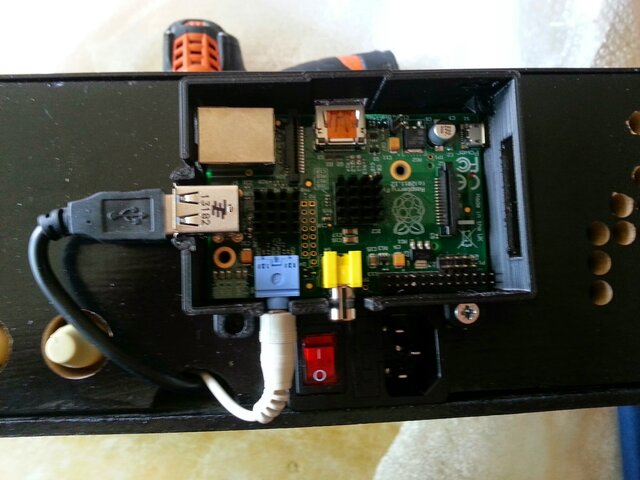

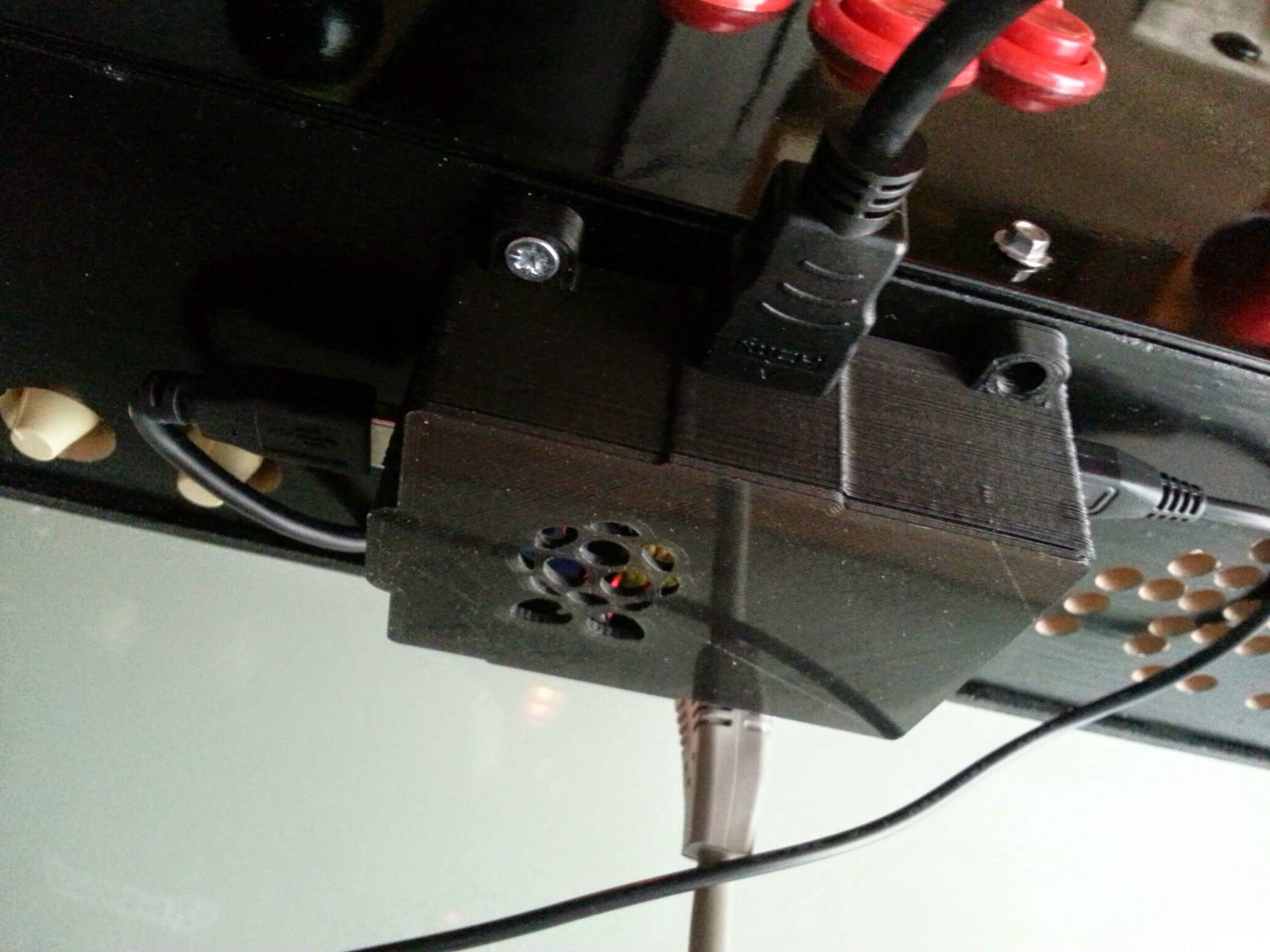

Si on rajoute un petit Raspberry pi et la distribution raspicade, on transforme le panel en une borne arcade transportable... il suffit d’une tv HD avec une entrée HDMI et le tour est joué.

JPEG - 353.6 ko

JPEG - 351.5 ko

JPEG - 249.1 ko

JPEG - 319.8 ko

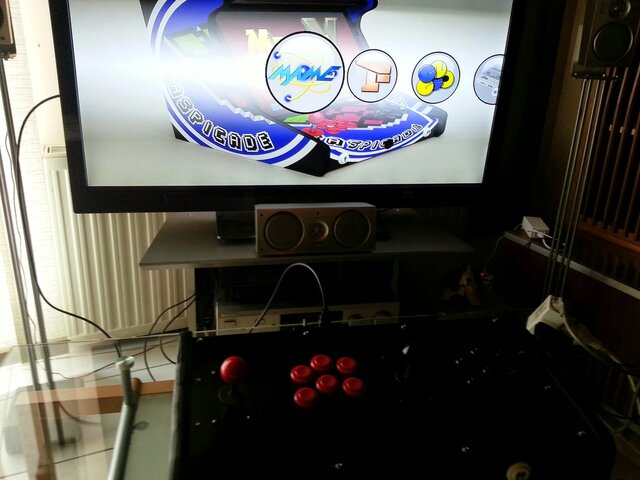

Et hop raspicade en Full HD

JPEG - 334.2 ko

Metal Slug sur grand écran

JPEG - 548.1 ko
