Bartop Shinobi 1 joueur

vendredi 4 mars 2016, par Yann

 Bartop Shinobi

Le post complet du projet sur Gamoover http://www.gamoover.net/Forums/inde...

La vidéo du projet :

Ce petit projet est né d’un atelier réalisé pour le FabLab de Metz : Graoulab. j’ai préféré conduite l’atelier « construire sa borne arcade » sur du concret... le petit bartop qui suit.

Le projet ne devait pas couter cher, et j’ai utilisé un maximum de récupération : écran, boutons, joystick. Le raspberry Pi est une version de B512 de première génération. L’amplification audio sera assurée par des enceintes PC vampirisées.

Pour la partie gestion des contrôles, j’ai encore une fois utilisé le petit module atmjoy afin de me simplifier le cablage...

Le Raspberry Pi est overclocké à 1.1GHz et est ventilé par un ventilateur 40mm 12V alimenté en 5V par le GPIO. Il tourne donc moins vite et ne fait pas de bruit.

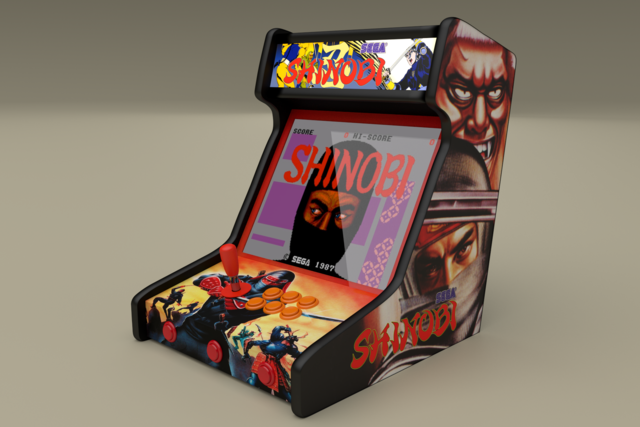

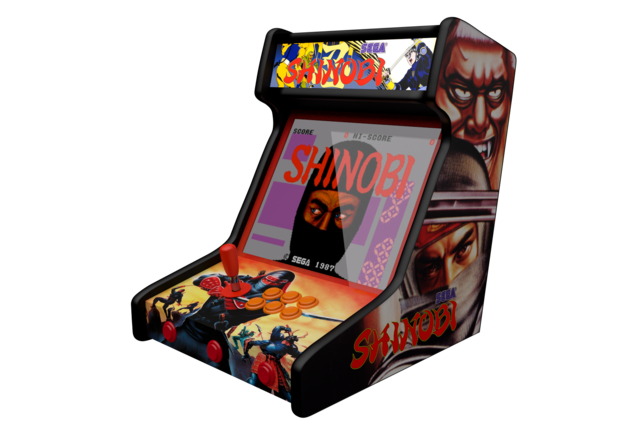

Petite modélisation 3D du futur bartop

Plan du Bartop

J’ai repris la forme du bartop Caveman, et j’ai réduit la largeur la hauteur ainsi que la profondeur. Voici les plans à l’échelle 1.

 Impression 3D et Stickers

Stickers

Impression 3D

https://www.thingiverse.com/thing:1...

Fabrication de la caisse

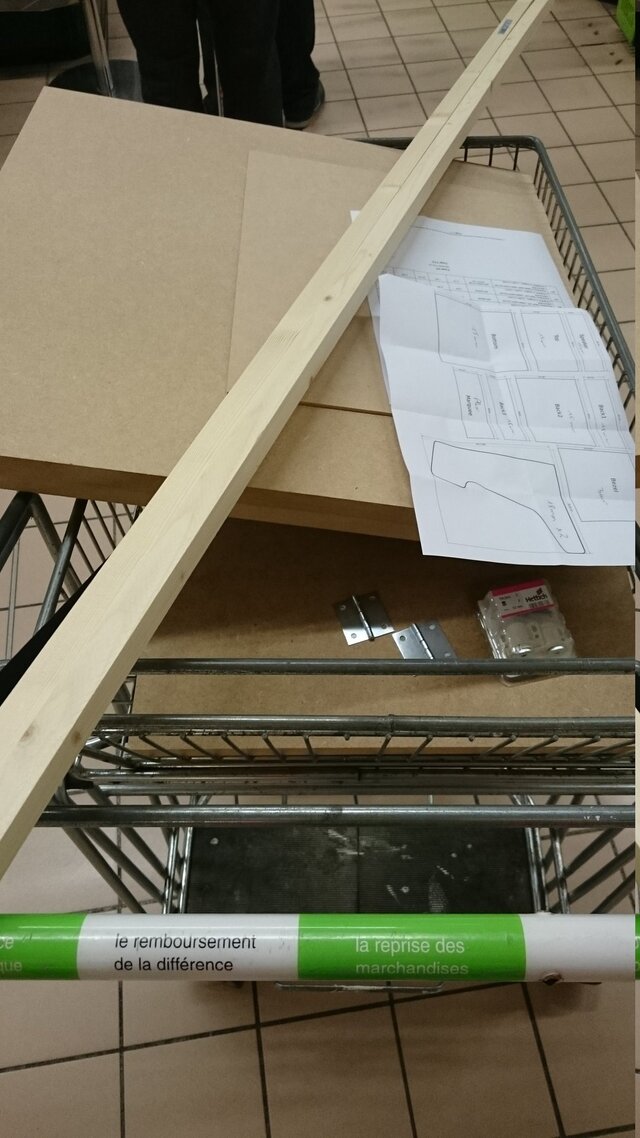

On commence par quelques achats : le mdf en 18mm pour les sides et 15mm pour le reste. La largeur des sides est dictée par le tmolding :). Au total 24€ de bois

Découpe des sides puis passage à la défonceuse pour réaliser les rainures qui accueilleront le t-molding.

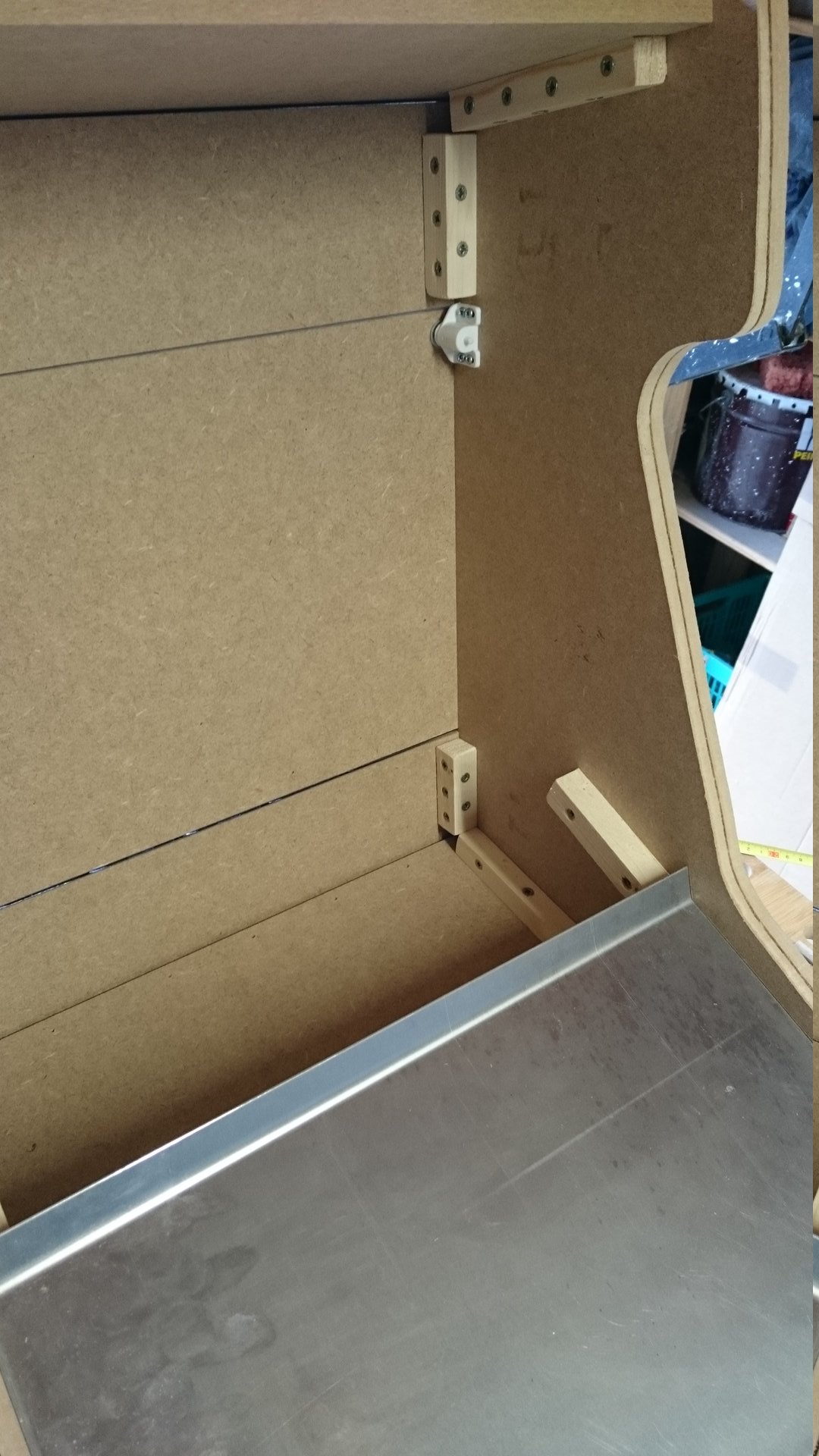

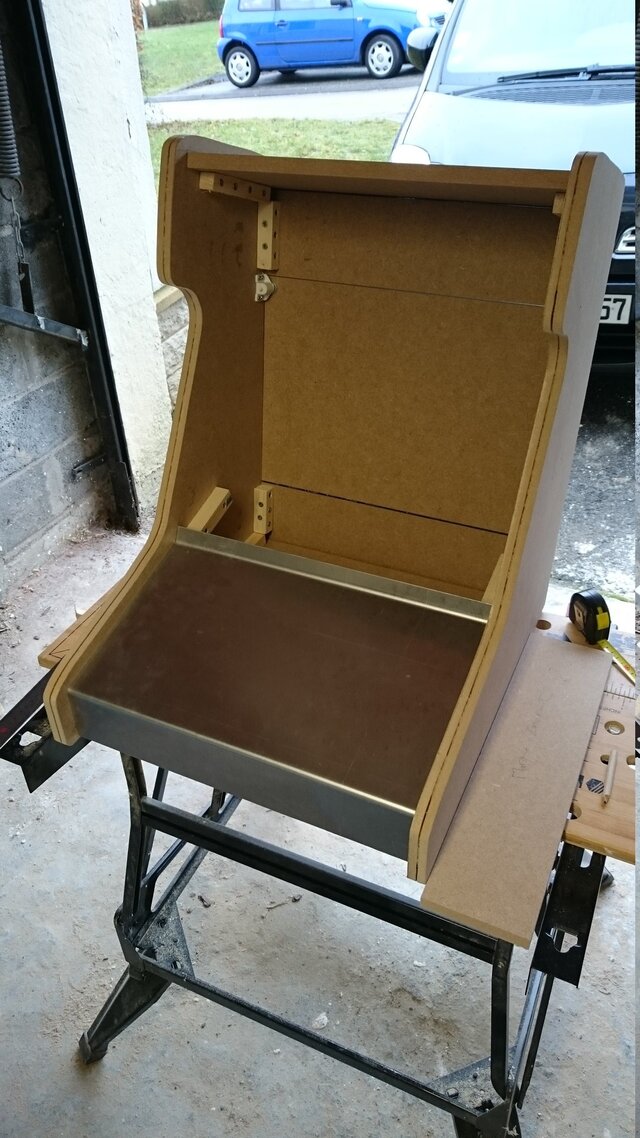

Assemblage du tout :

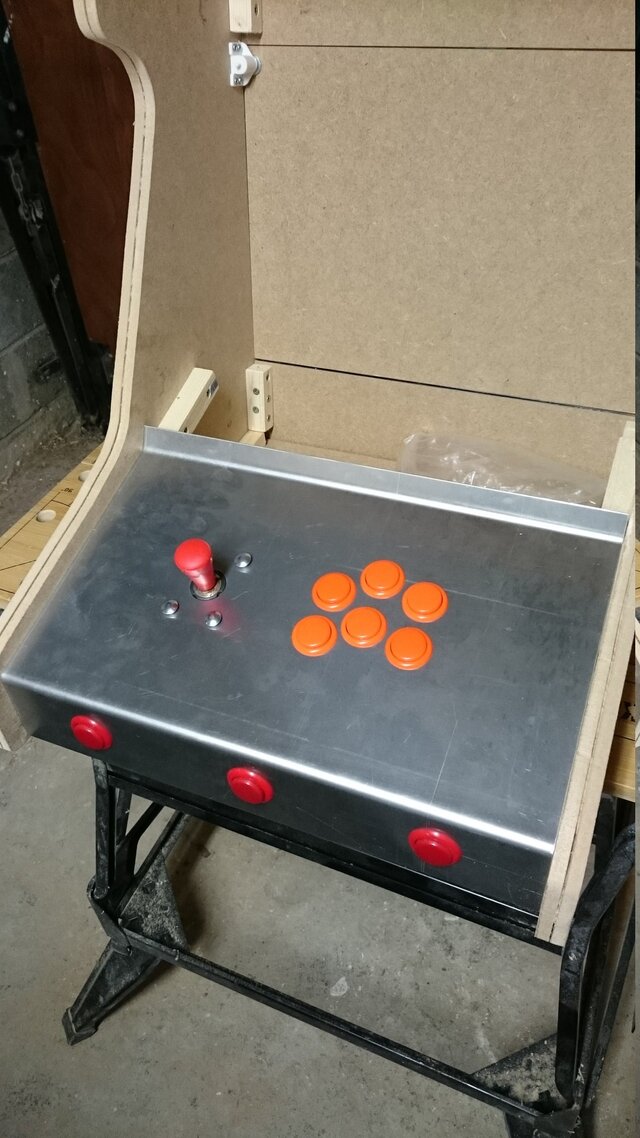

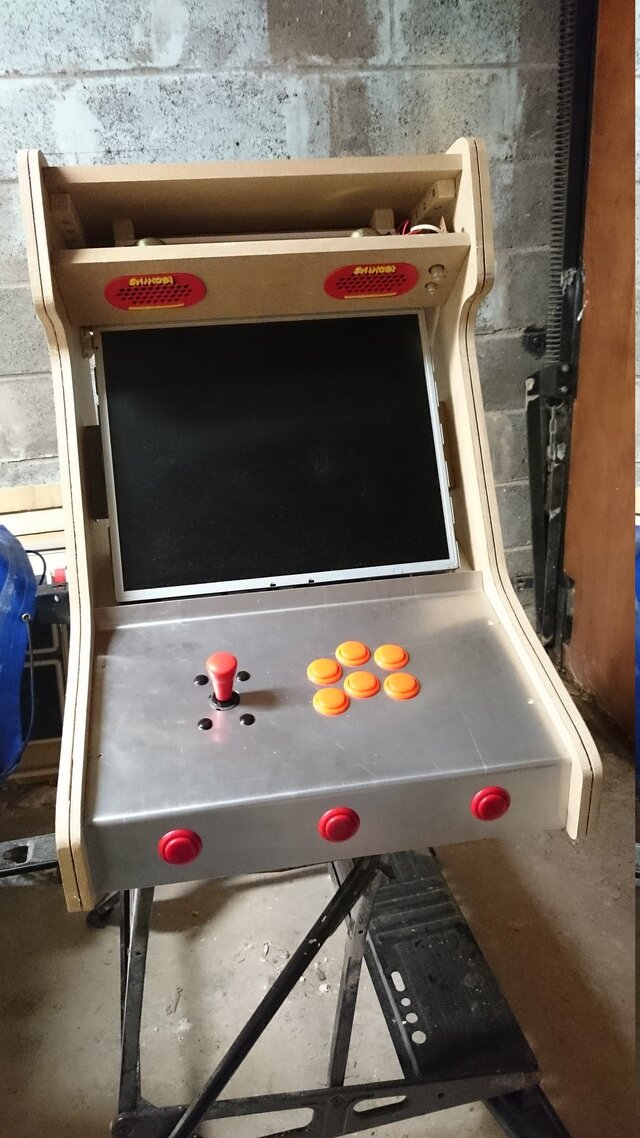

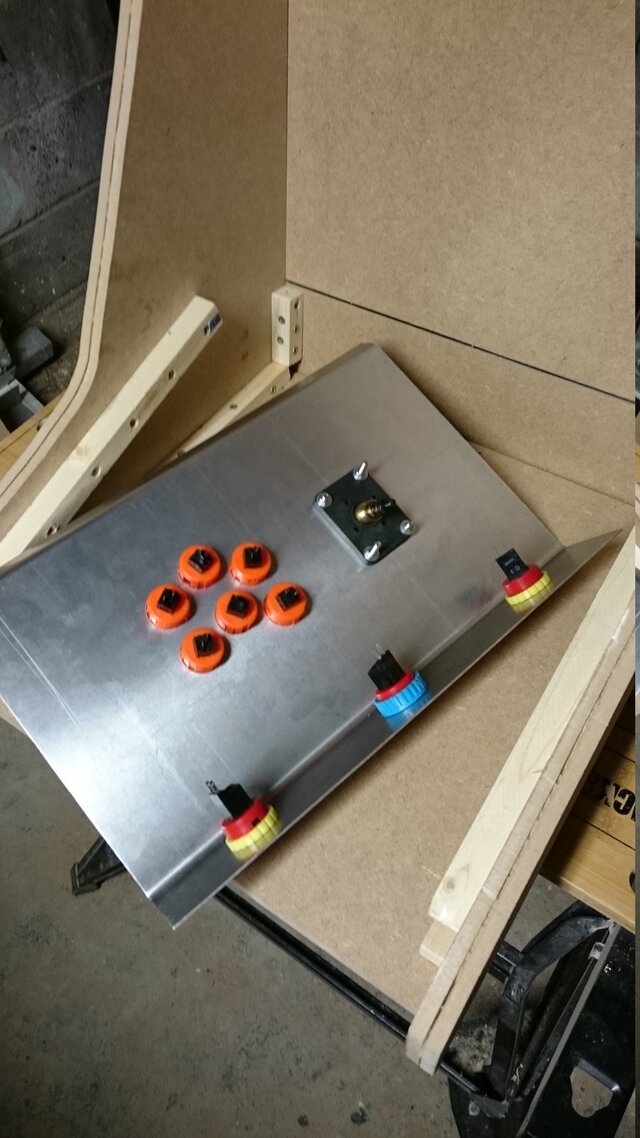

Percage du panel alu avec les emporte-pièces et mise en place du joy et des boutons :

Positionnement de l’écran :

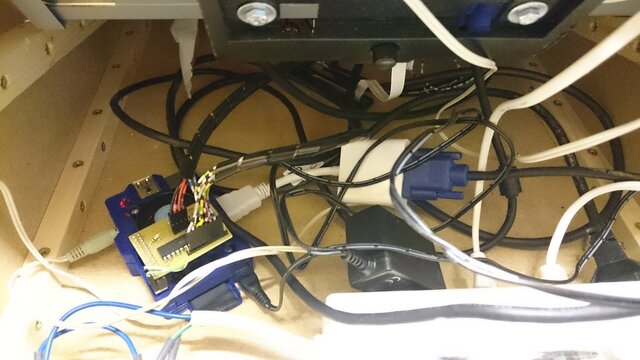

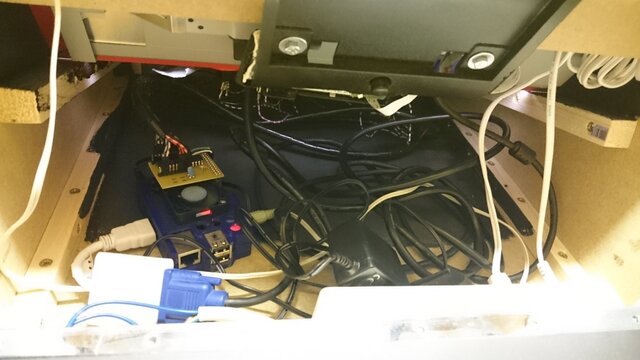

Raspberry Pi

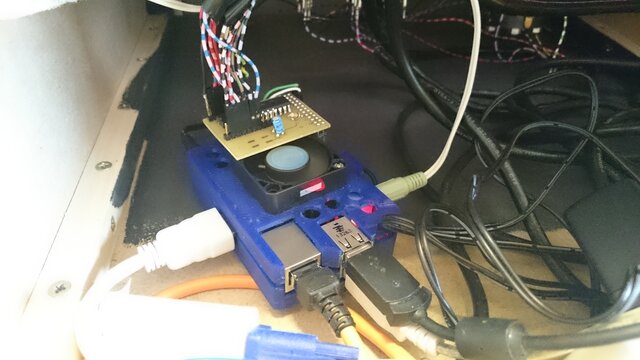

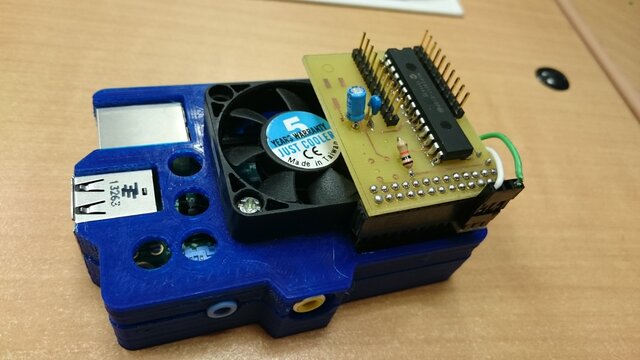

Préparation de la carte Atmjoy et du ventilateur :

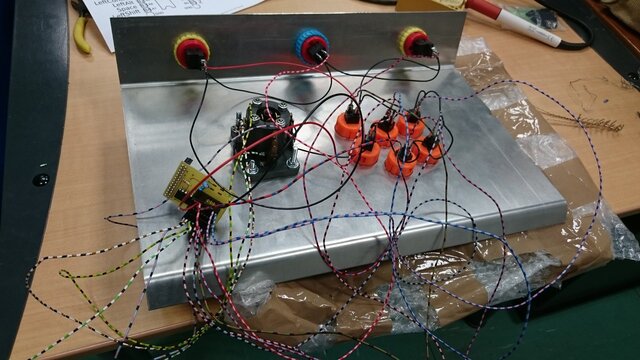

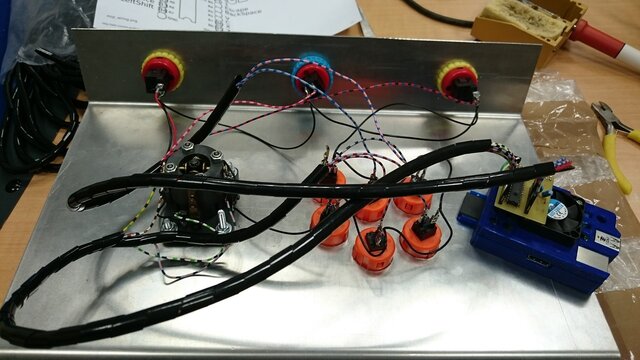

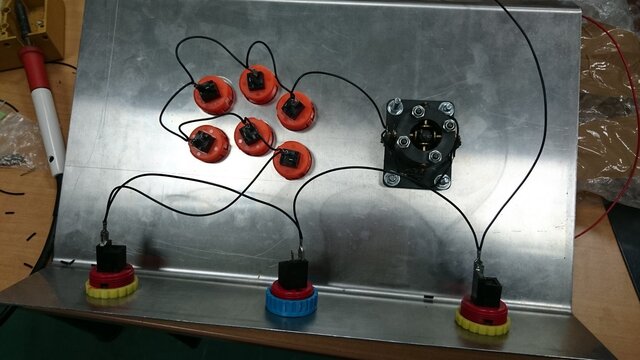

Cablage du panel

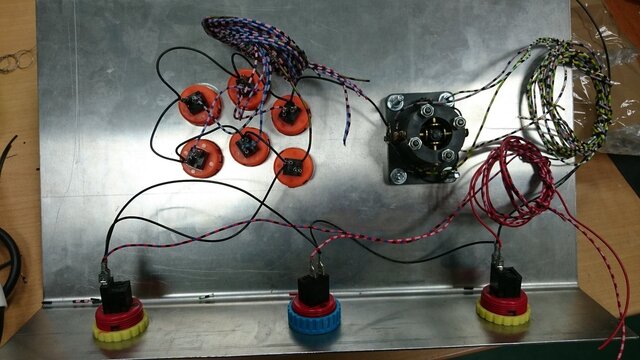

Réalisation à la main des tresses de câblage du panel. Les cosses sont soudées en plus d’être serties pour assurer une bonne tenue.

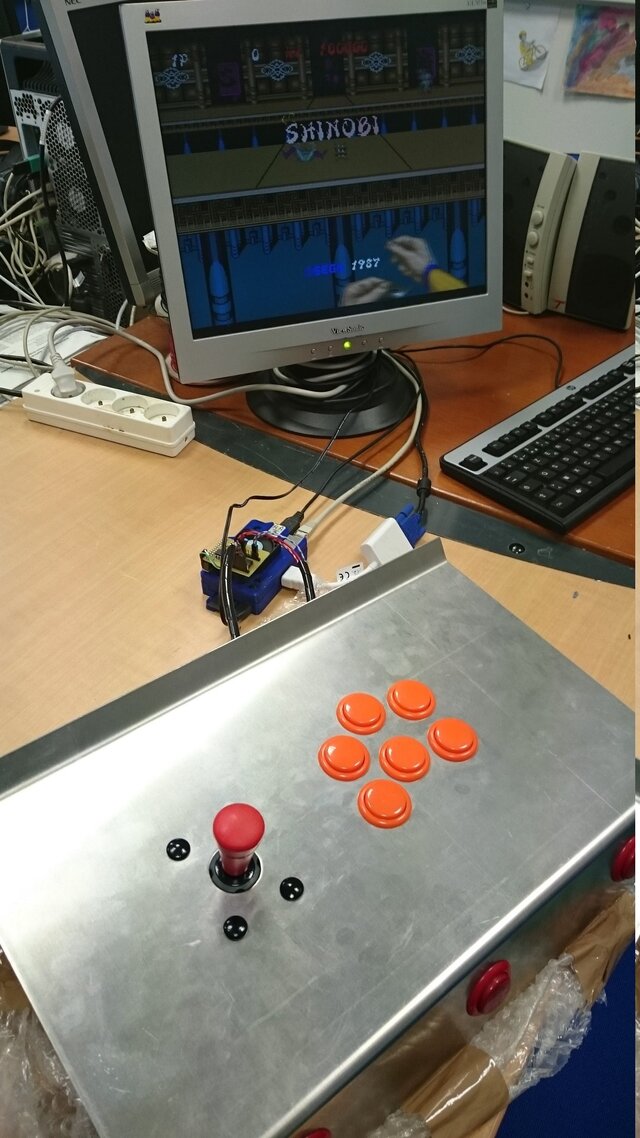

puis on le test seul

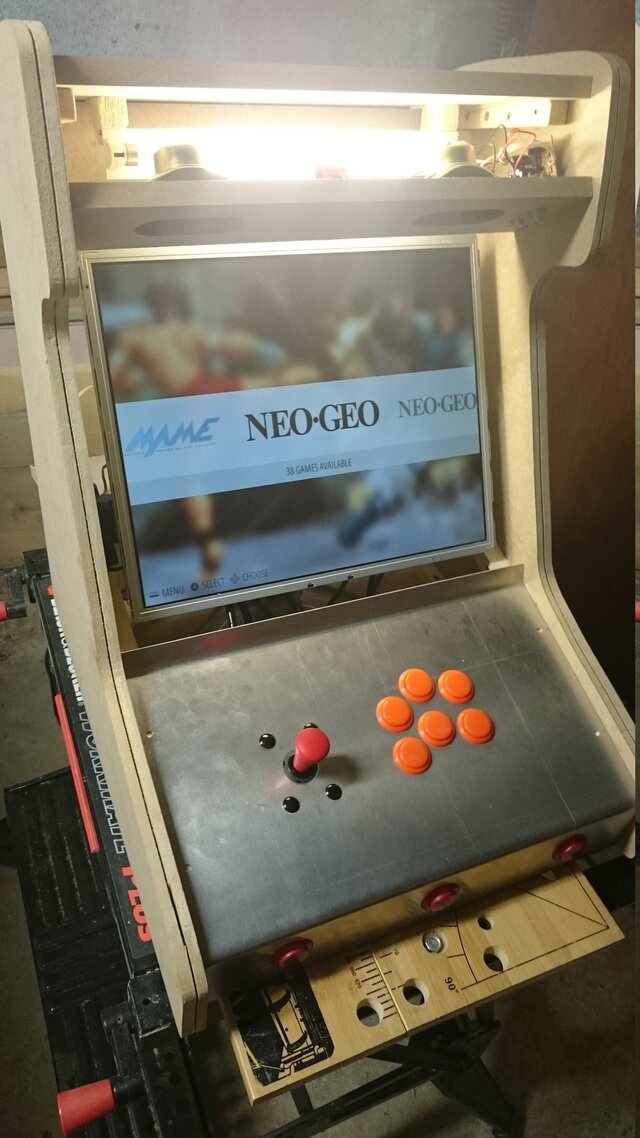

puis dans le bartop après avoir ajouté l’éclairage du marquee

Mise en place de la partie audio

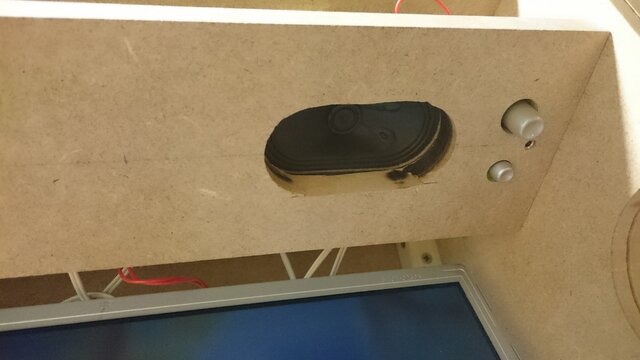

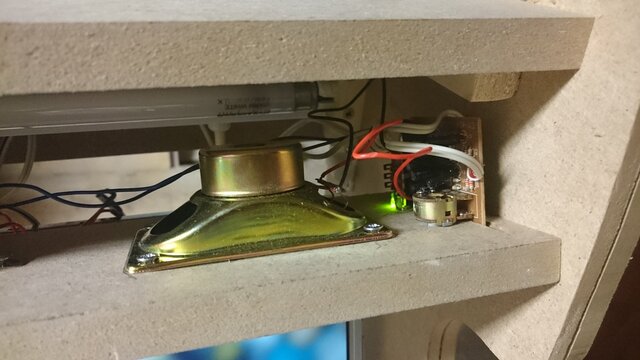

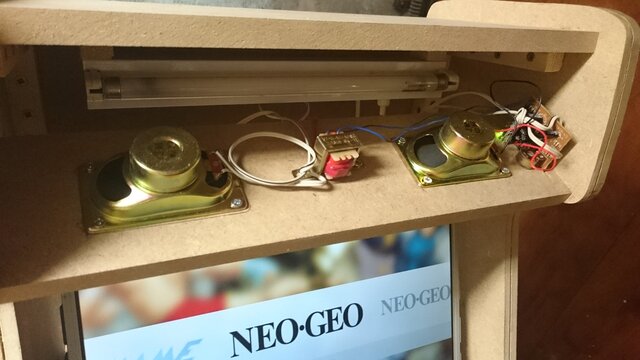

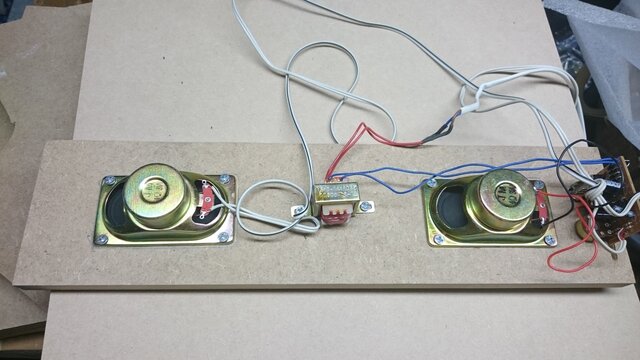

Après le perçage du mdf aux dimensions des HPs, on fixe la partie amplification composée du transformateur et de l’amplificateur. Le plus compliqué consiste à réaliser l’intégration des boutons dans le mdf !!!

Alimentation générale

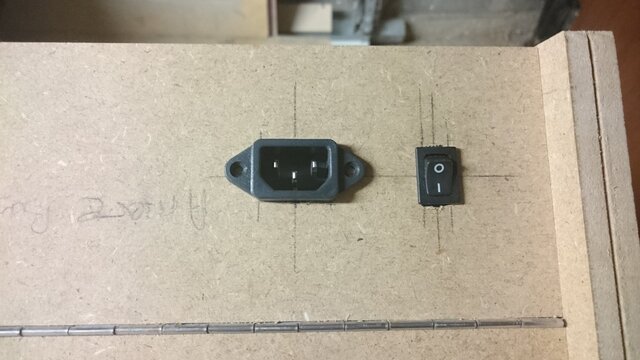

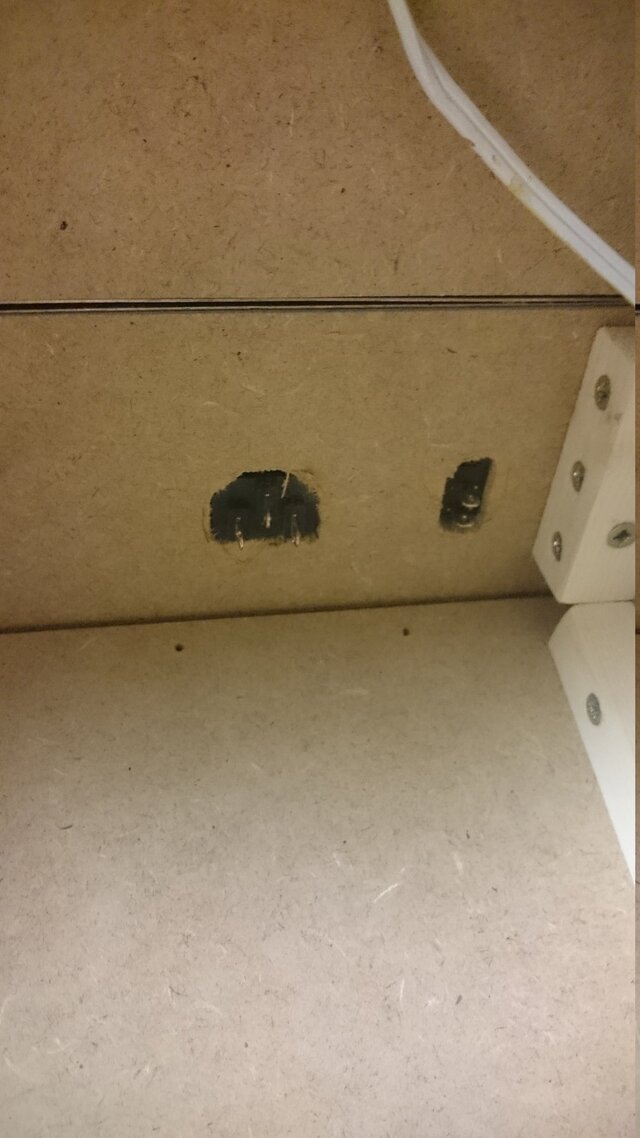

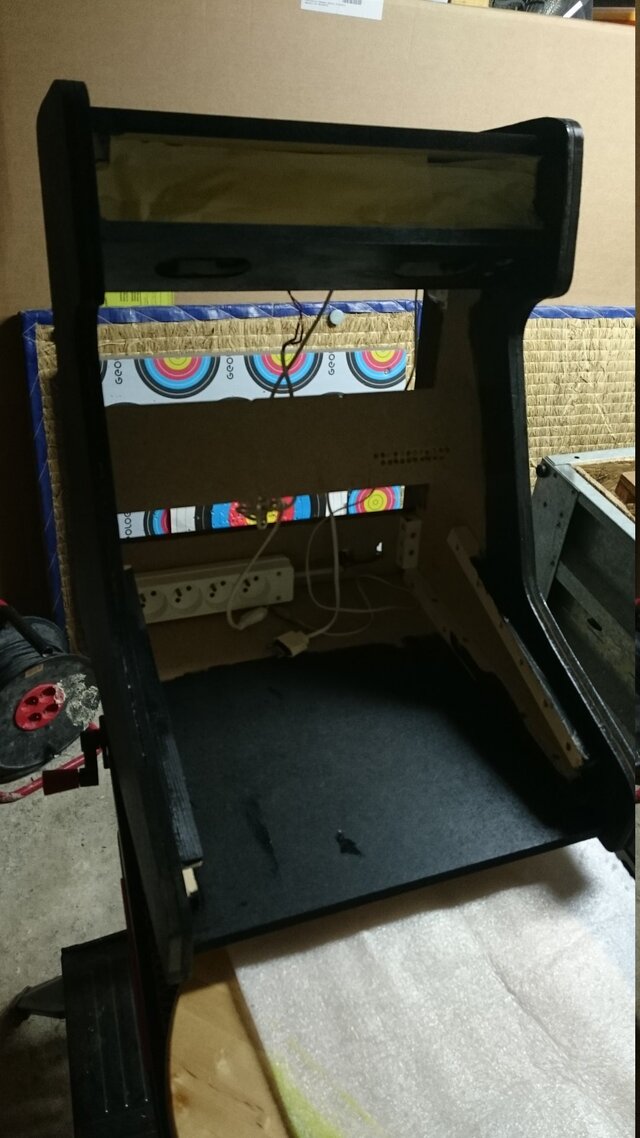

Mise en place du connecteur IEC et de l’interrupteur qui va commander l’alimentation générale du bartop. à l’intérieur, il y aura une simple triplette fixée dans la caisse.

Cache HP en impression 3D

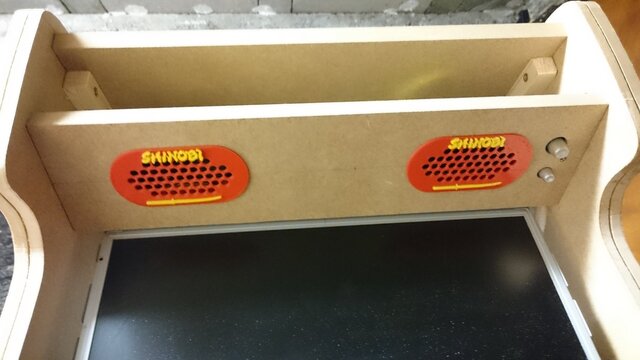

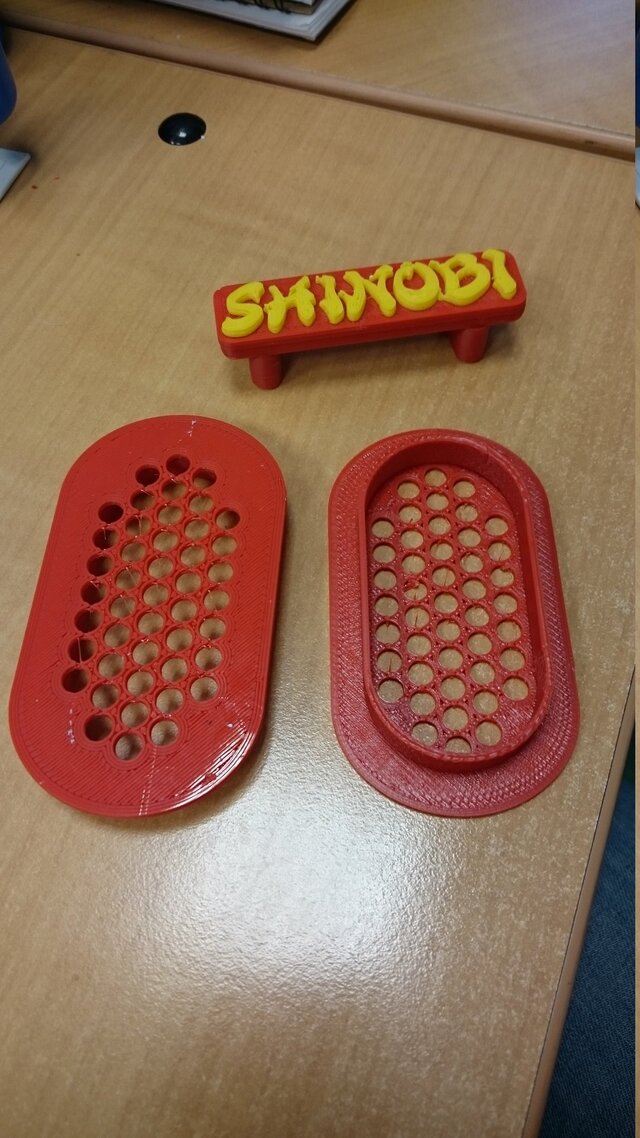

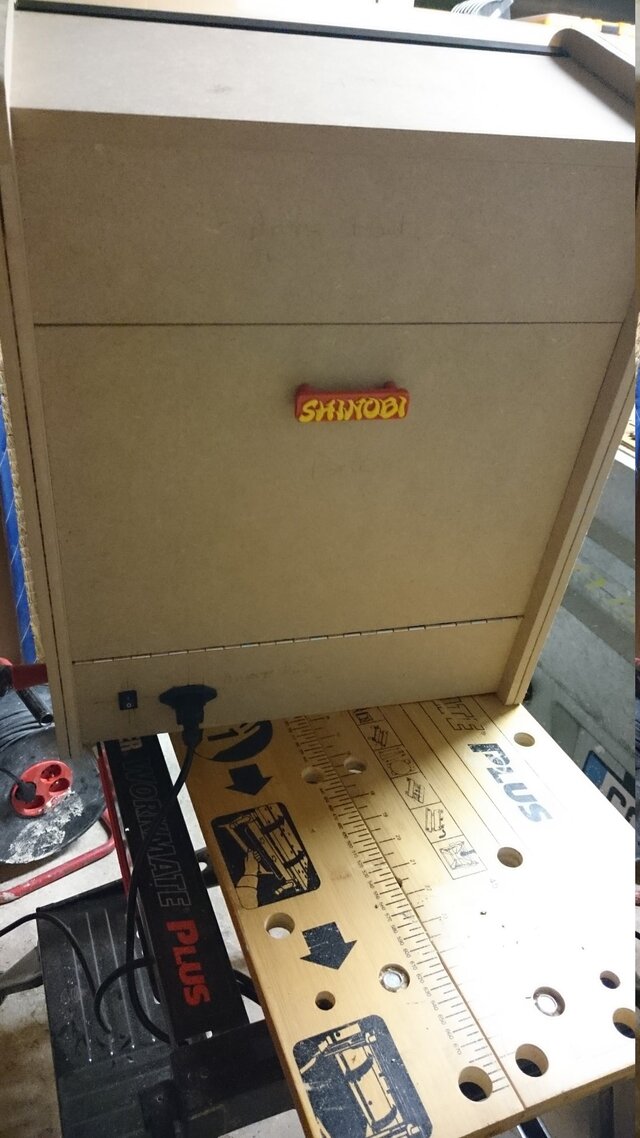

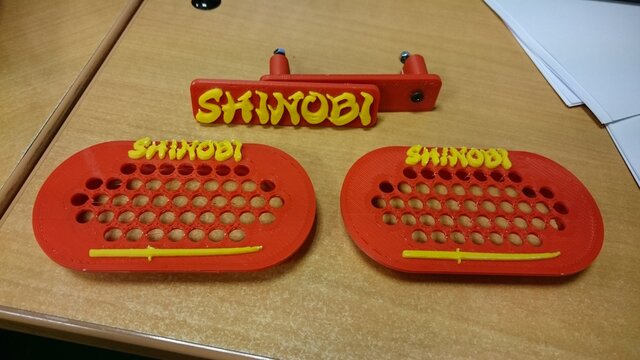

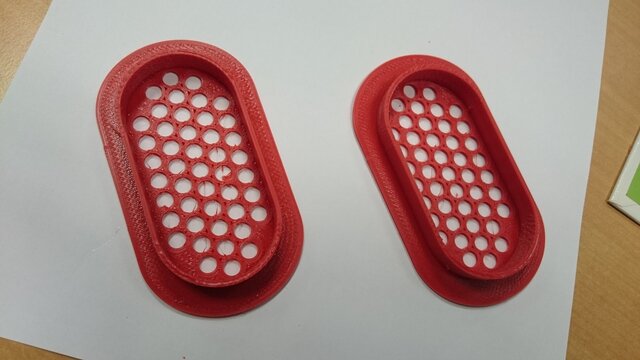

Afin de donner une touche perso au projet, j’ai réalisé des caches HPs et une poignée pour la porte arrière en impression 3D :

Fixation écran et bezel

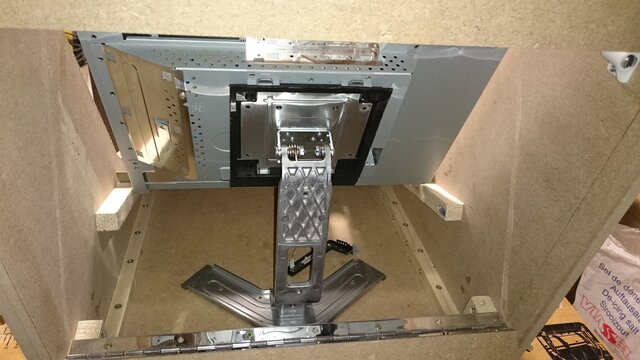

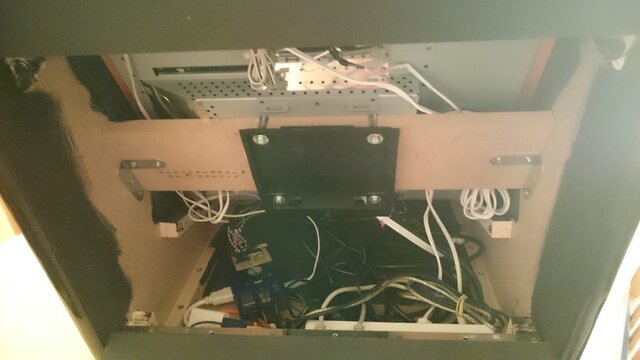

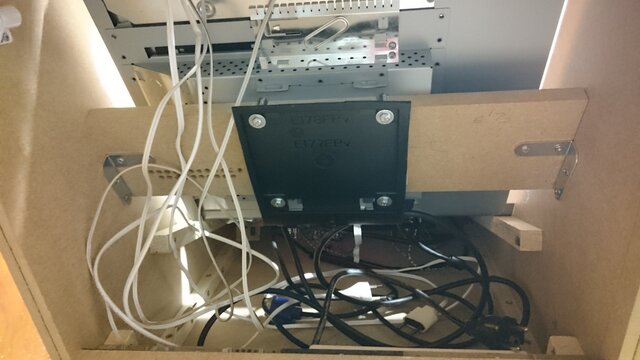

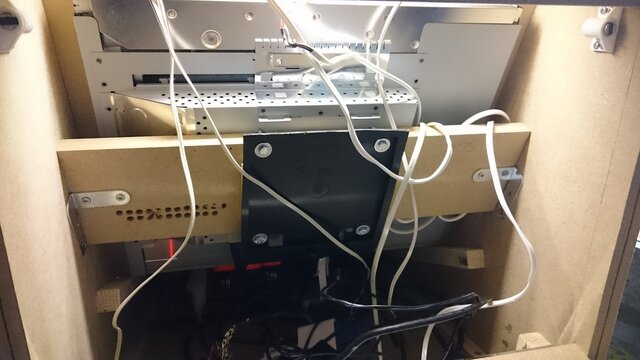

Finalement je fixe l’écran par son support VESA, car c’est bien plus stable que sur son pied :

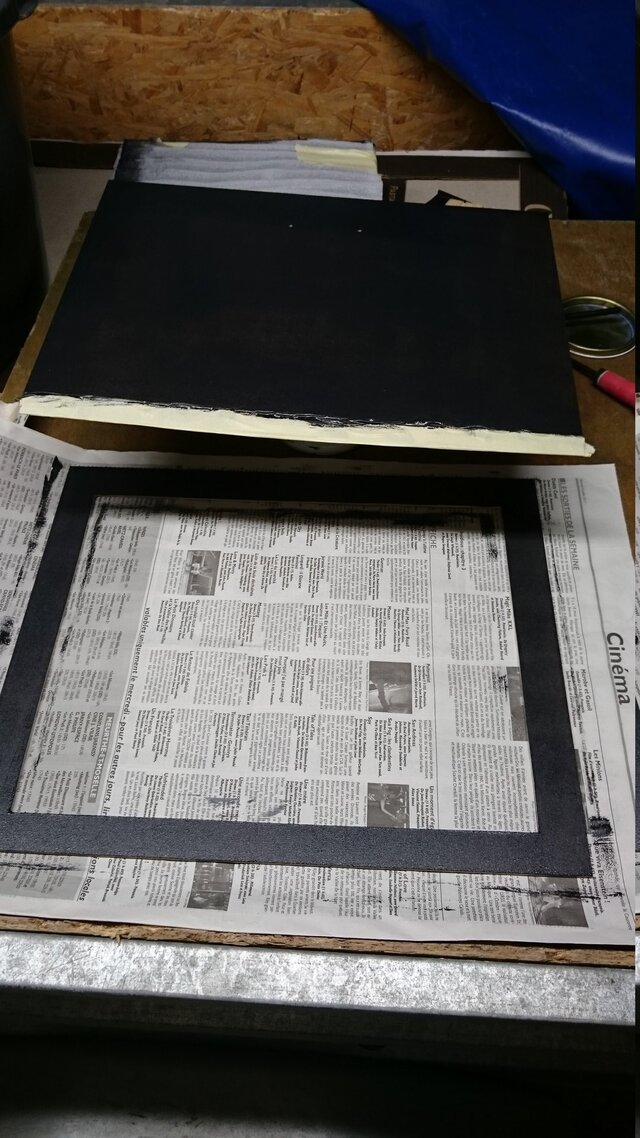

On découpe le bezel que l’on peindra, cela nous évitera de peindre sur la vitre directement :

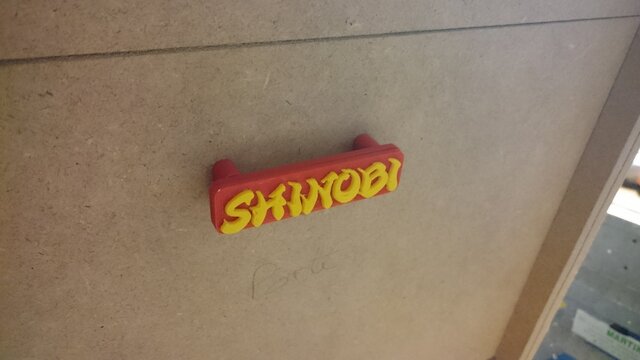

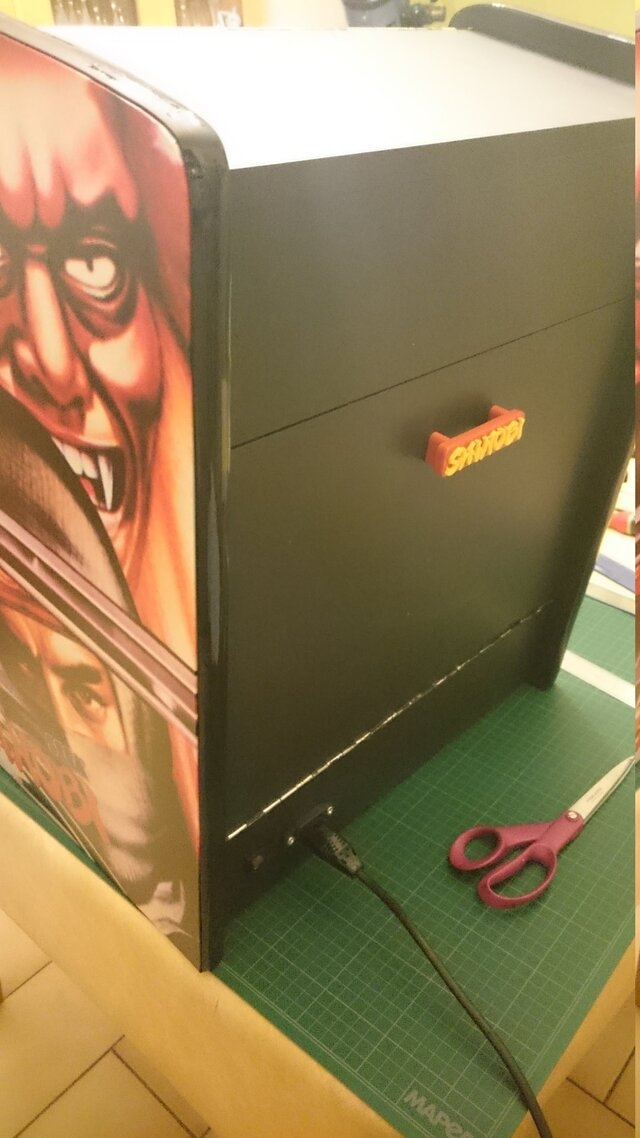

On fixe maintenant la poignée en impression 3D

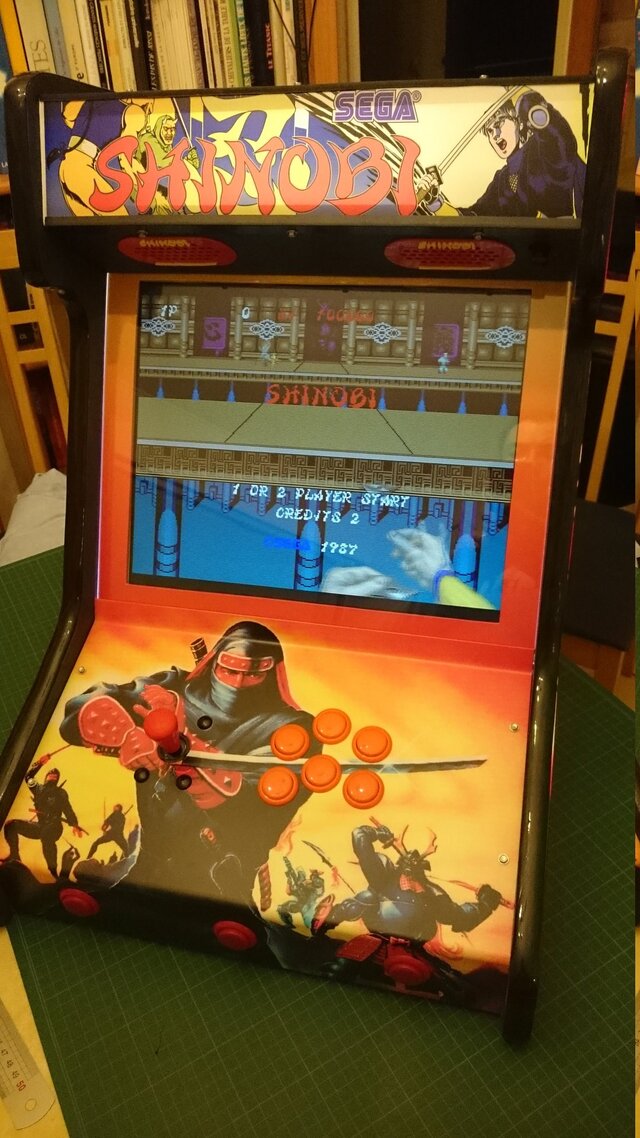

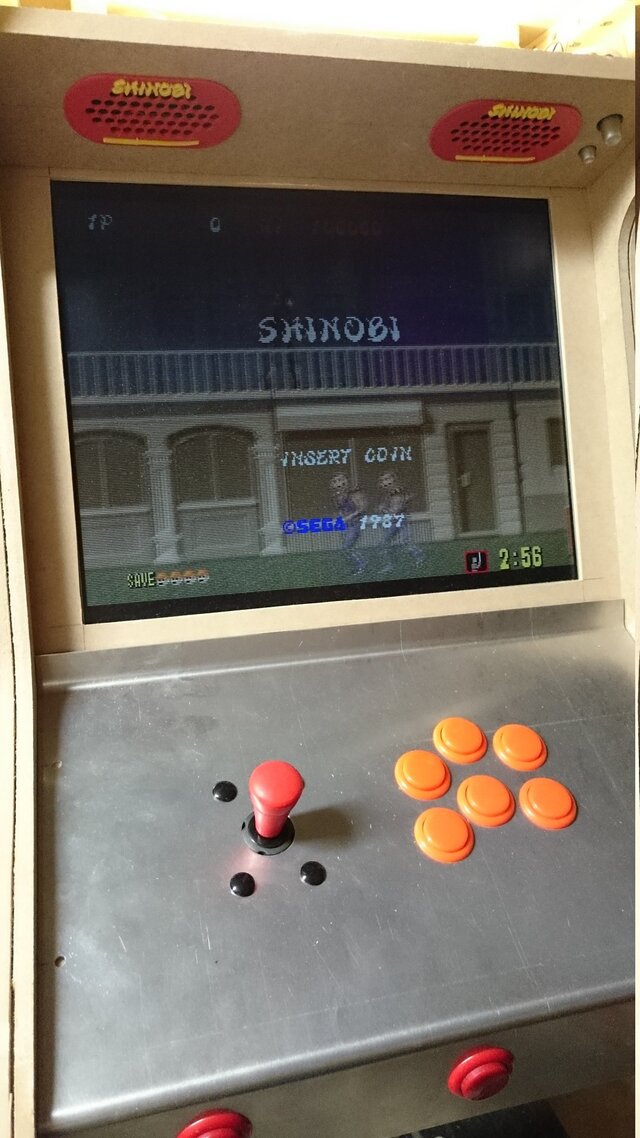

Encore quelques tests

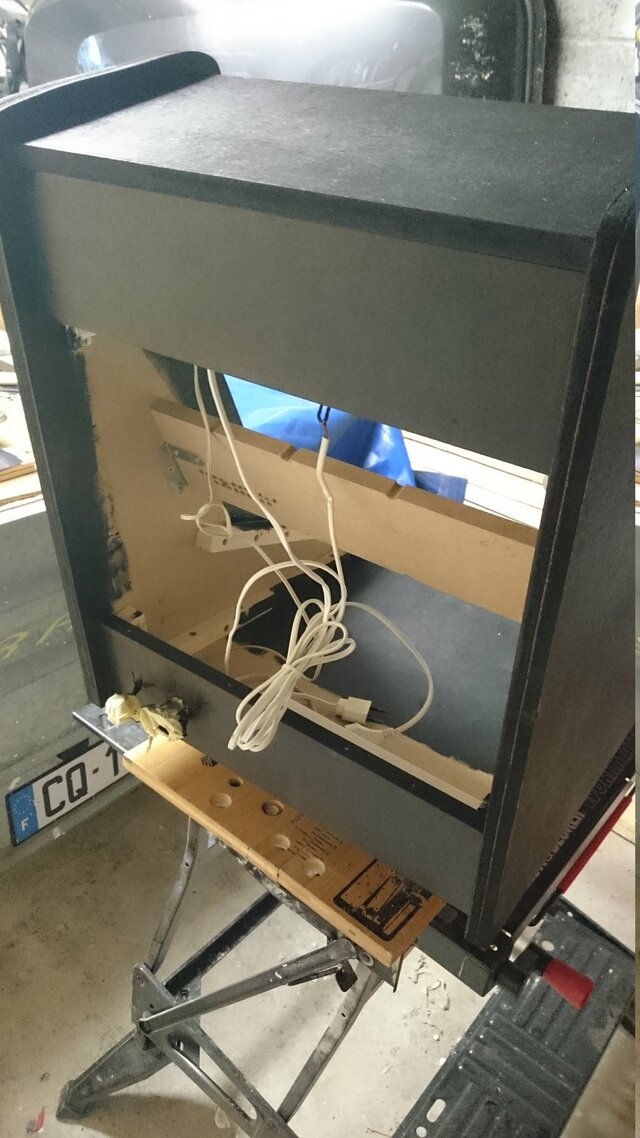

Mise en peinture

Les zones sans stickers seront noires :

puis on passe 3 couches de vernis mat pour la protection de la peinture.

Pose des stickers

C’est l’opération la plus délicate, c’est elle qui va définir le rendu final de la borne et la qualité de sa réalisation !!! Il ne faut pas faire de bulle ;)

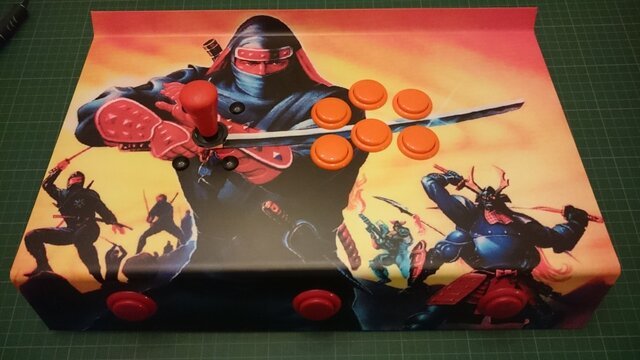

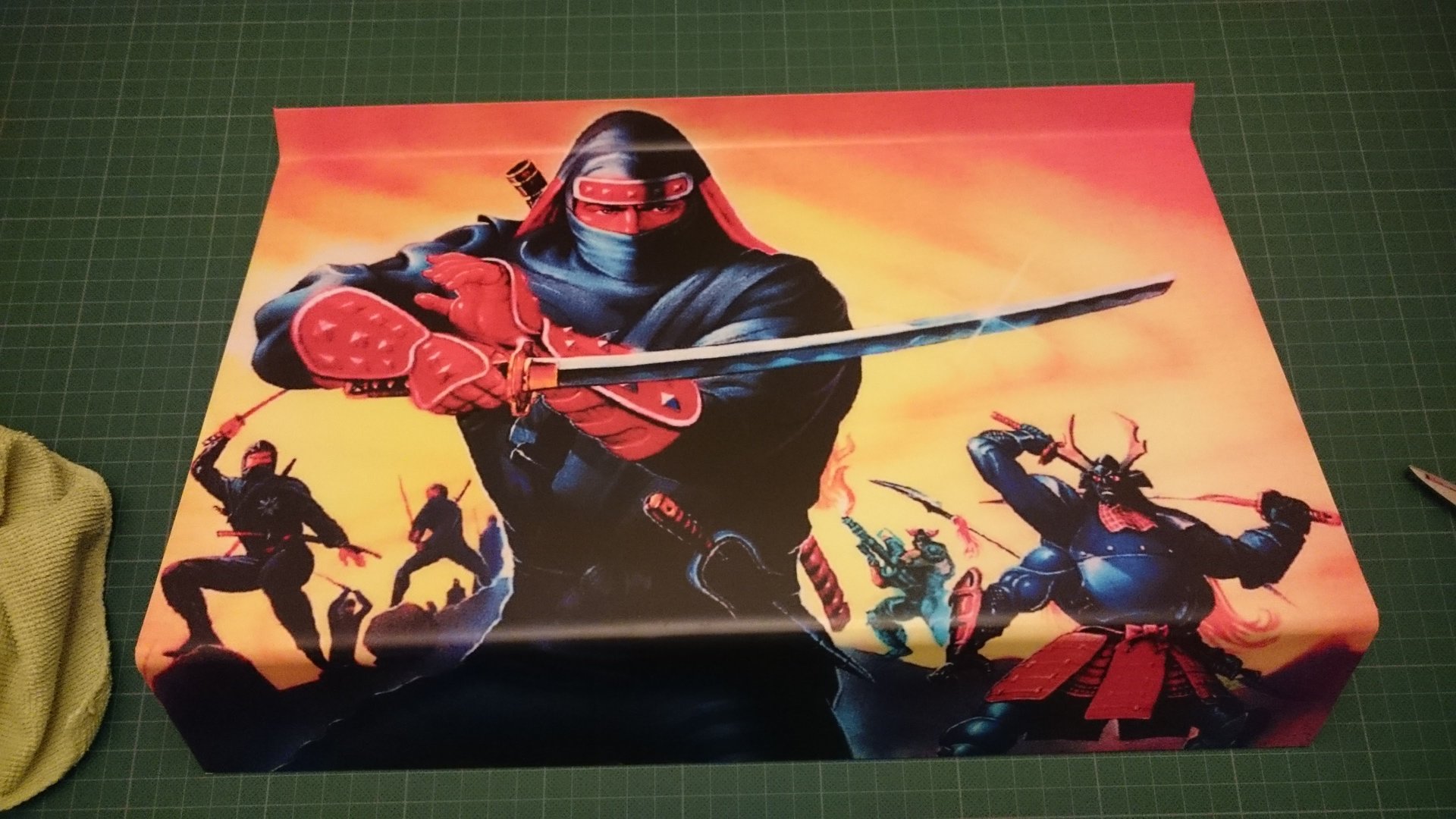

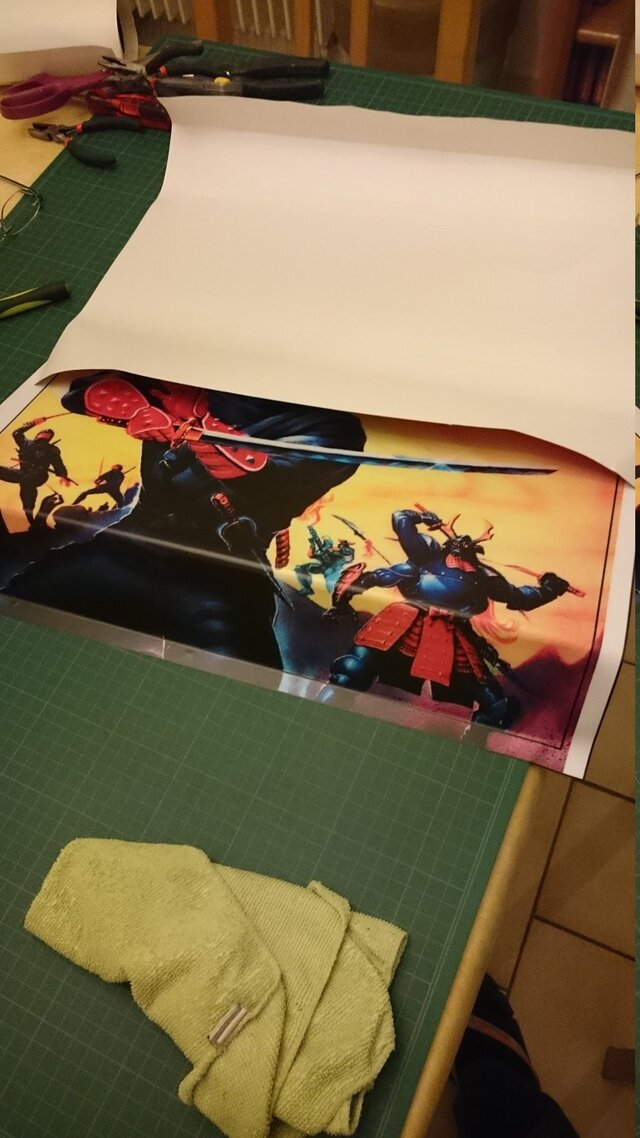

On commence par le panel. On démonte boutons et joystick et on applique le vinyle :

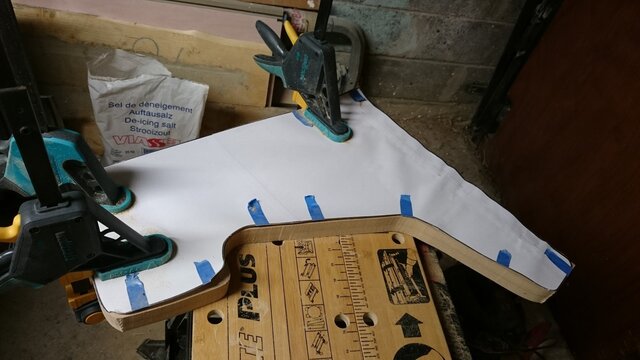

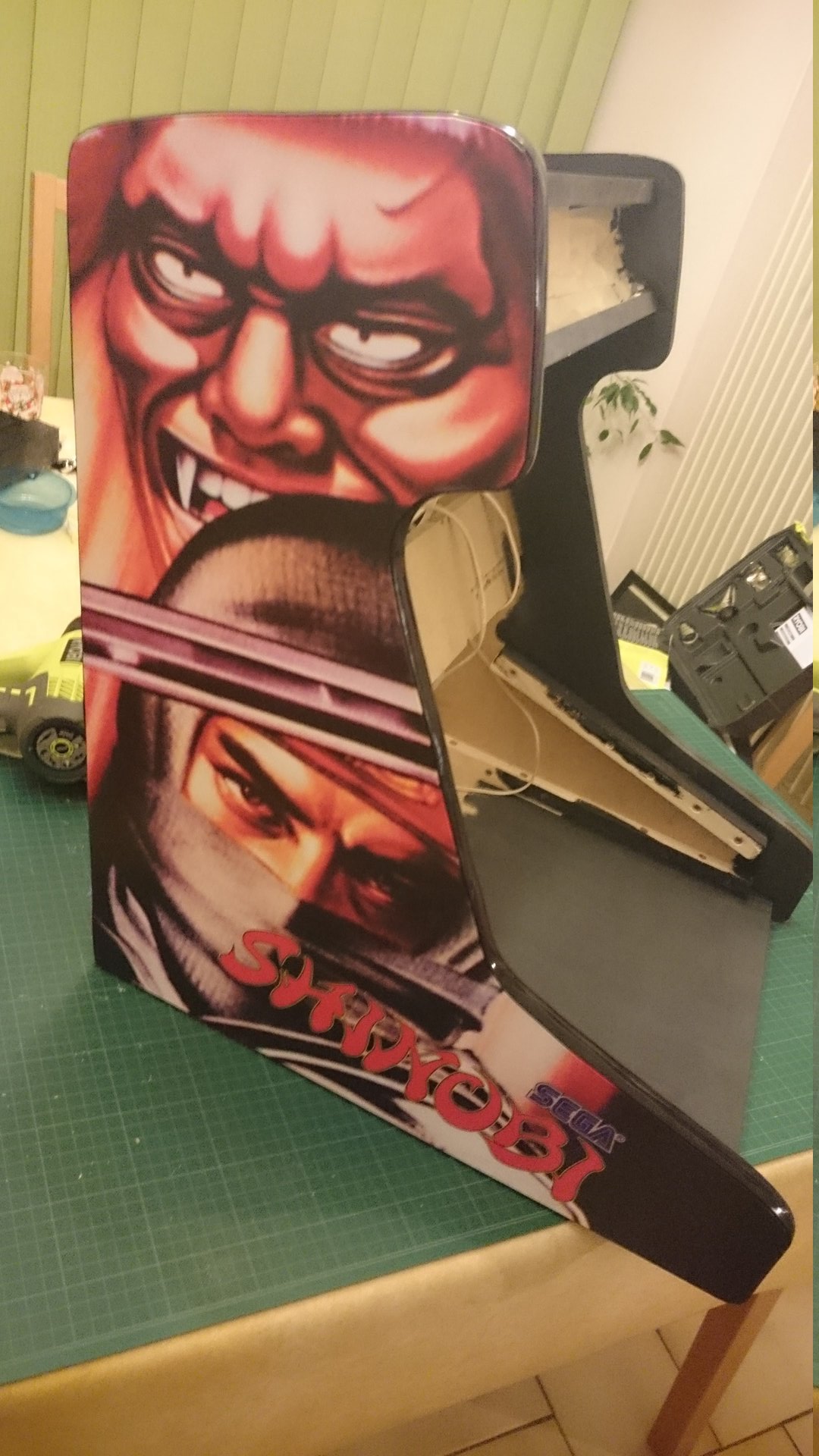

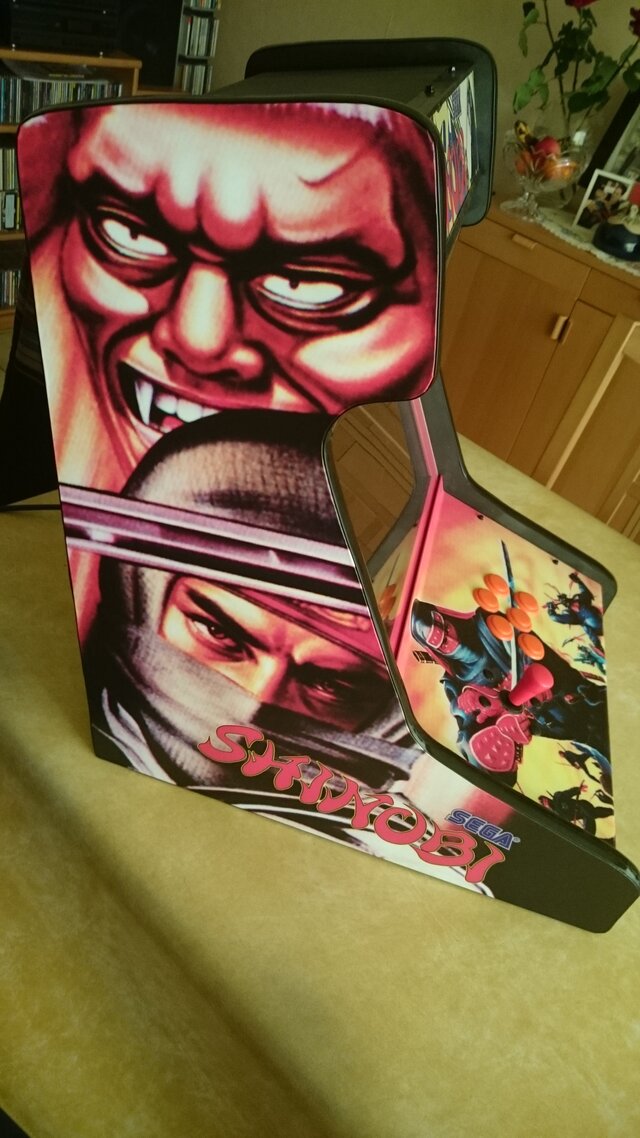

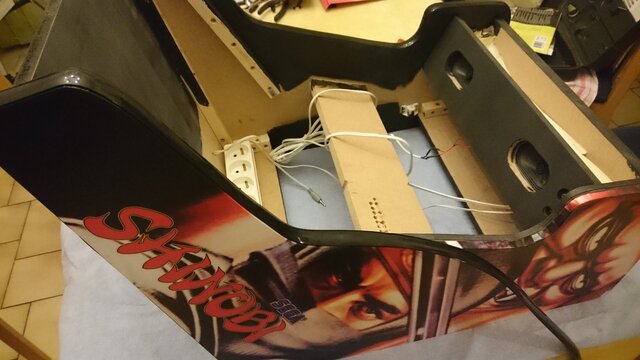

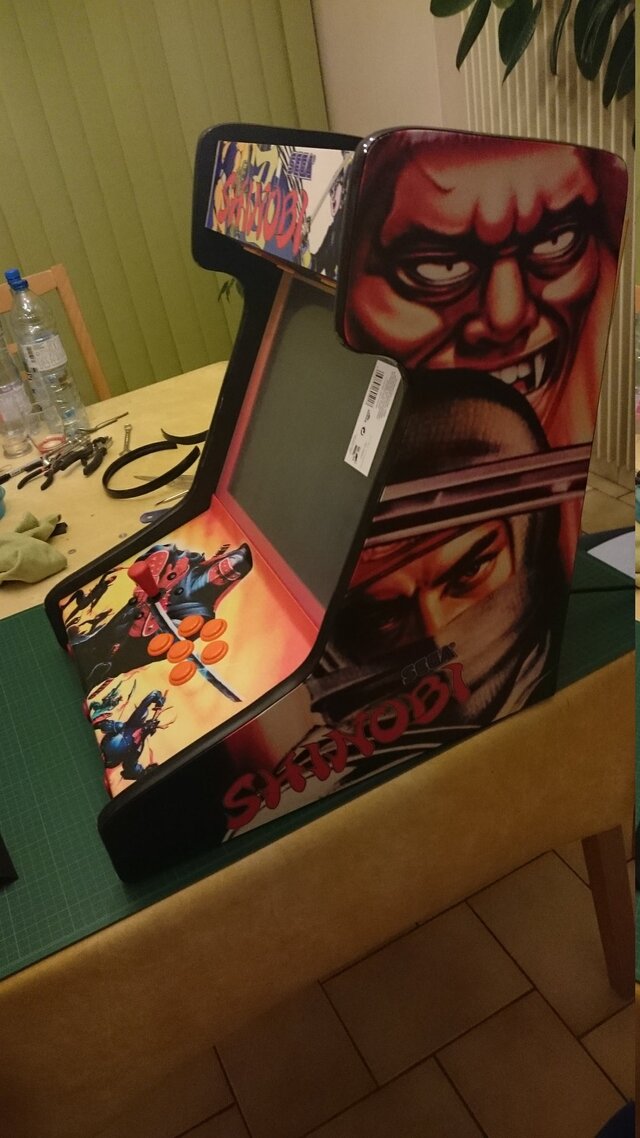

Puis c’est le tour des sides... c’est encore plus compliqué, il ne faut aucun défaut. Dans mon cas, le t-molding viendra recouvrir le sticker sur la tranche du side. Cela donne une belle finition :

La pose du t-molding se fait au maillet caoutchouc en le chauffant légèrement au décapeur thermique pour le ramollir un peu.

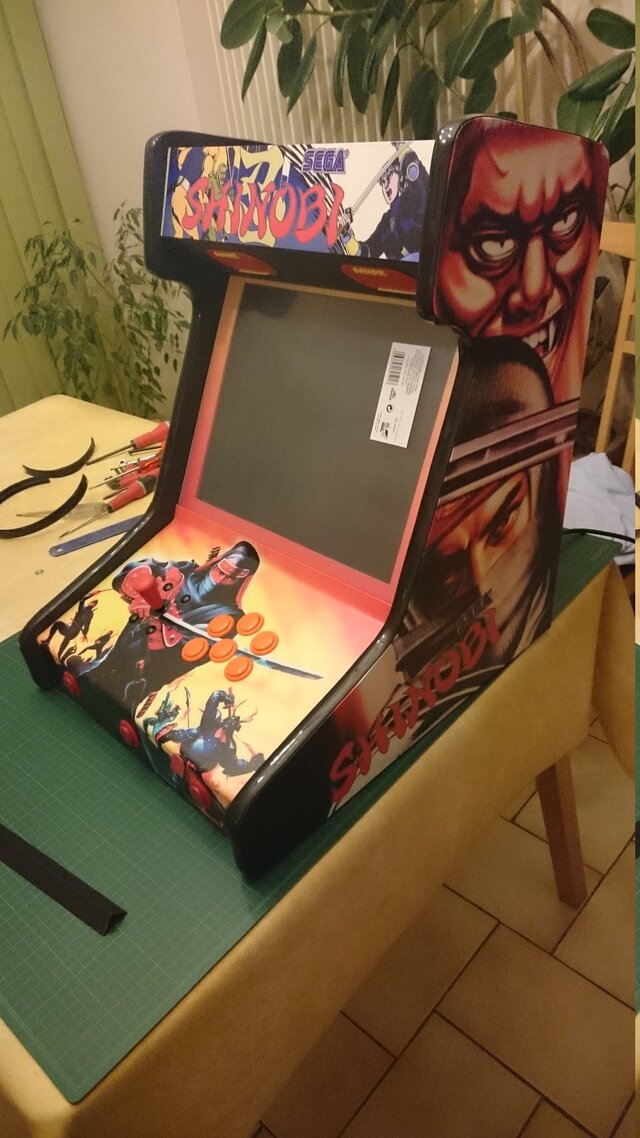

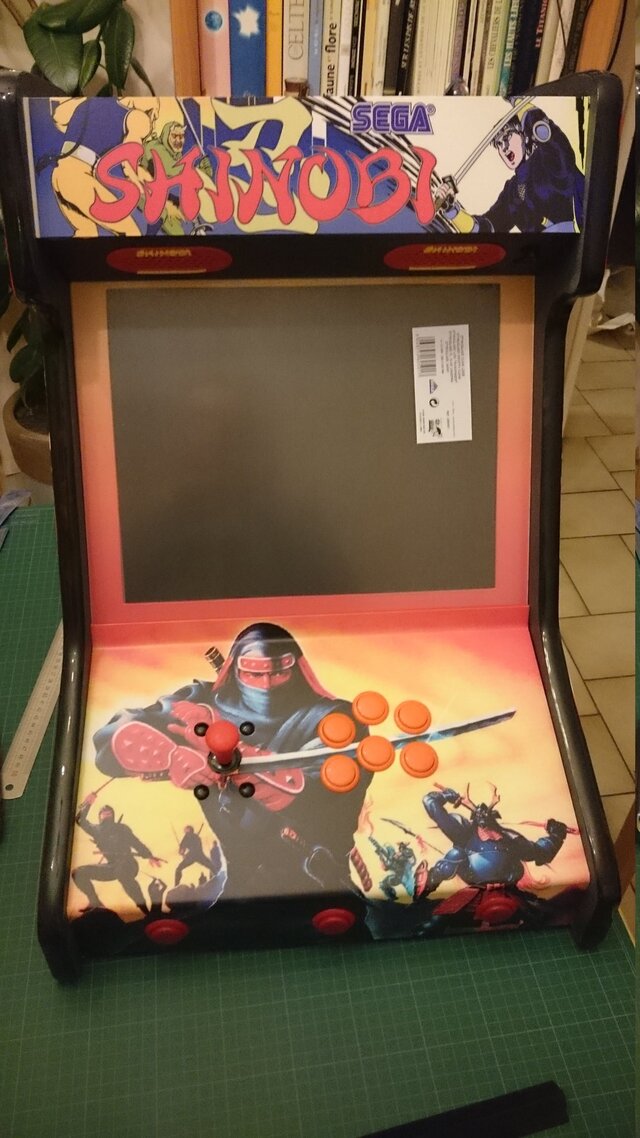

Il reste le marquee et le bezel et c’est terminé

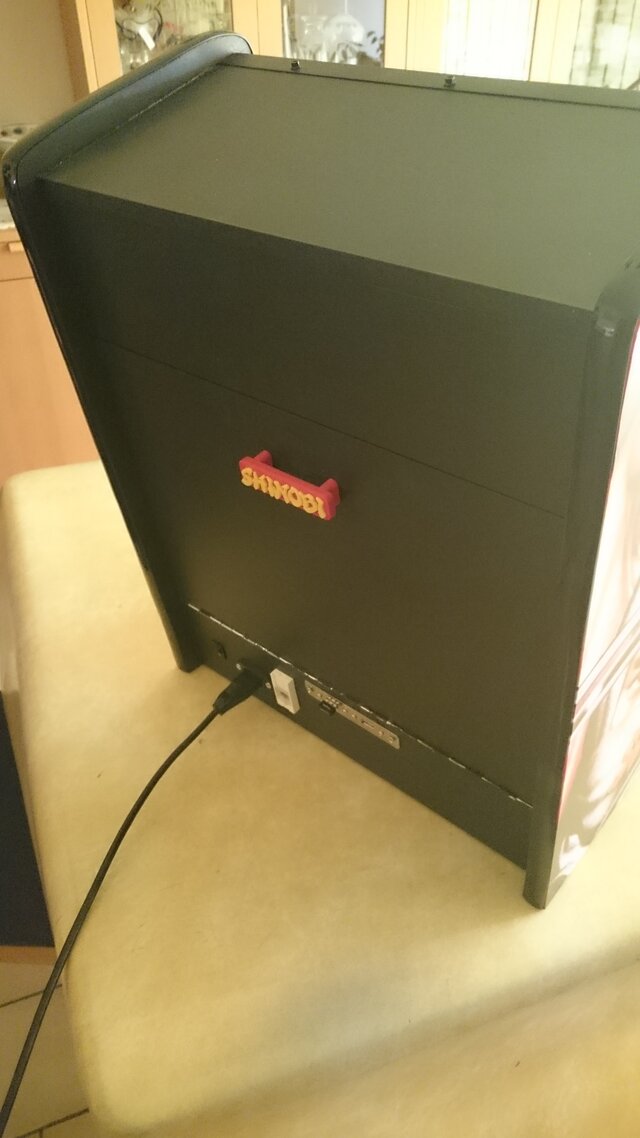

Ajout du réseau et usb en face arrière

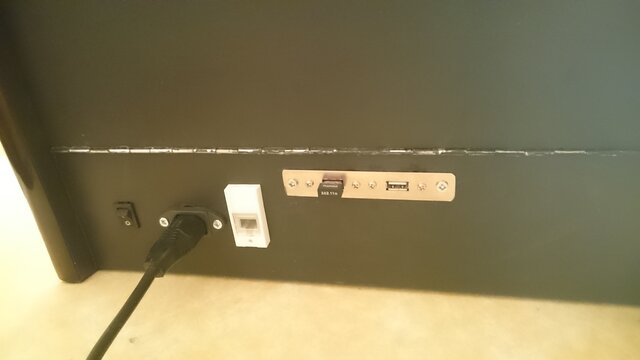

Afin de faciliter les manipulations j’ai ajouté un prise réseau et 2 USB en façade arrière.

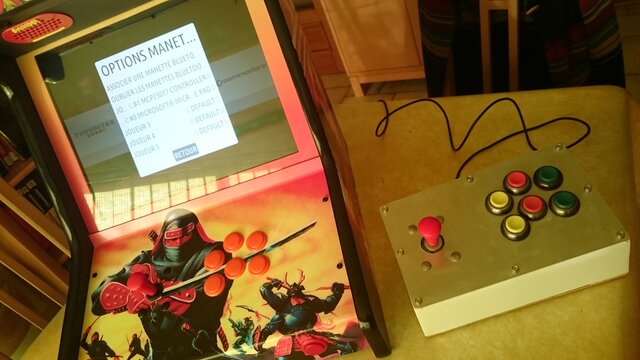

De plus avec le passage à recalbox, il est possible de jouer à deux en ajoutant une simple manette ou panel en usb

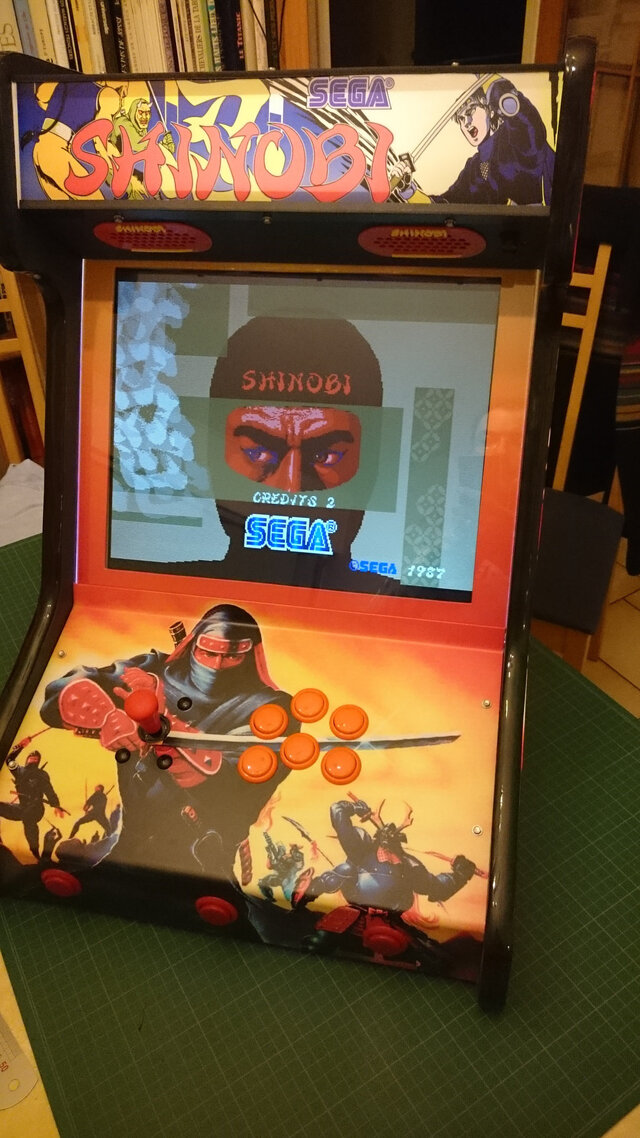

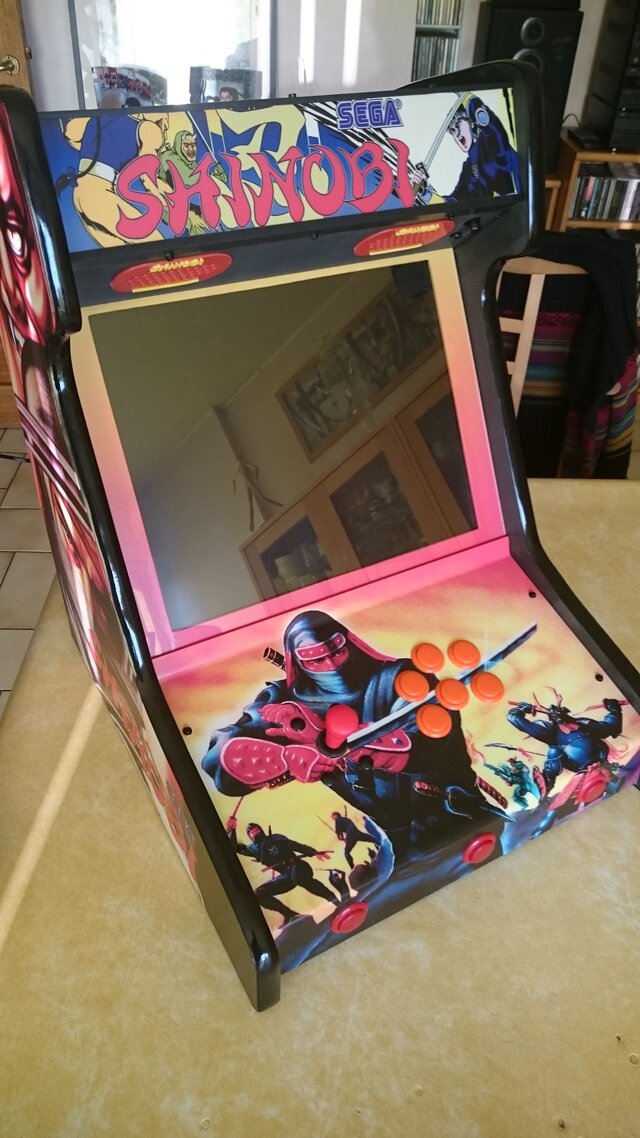

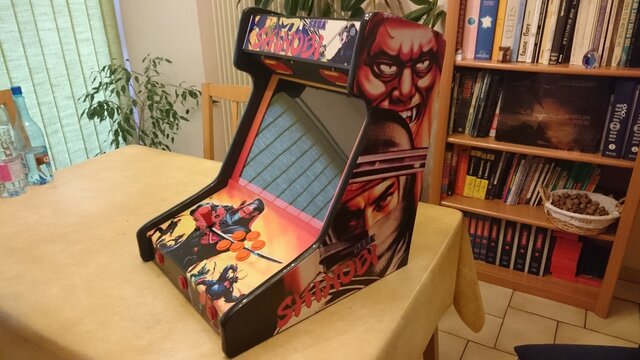

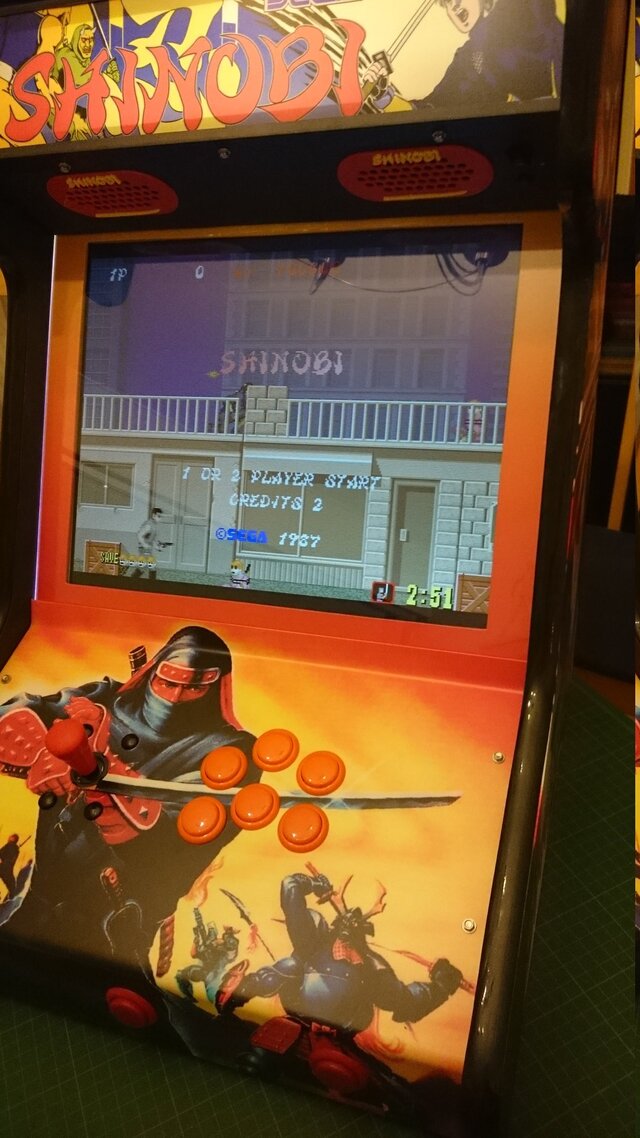

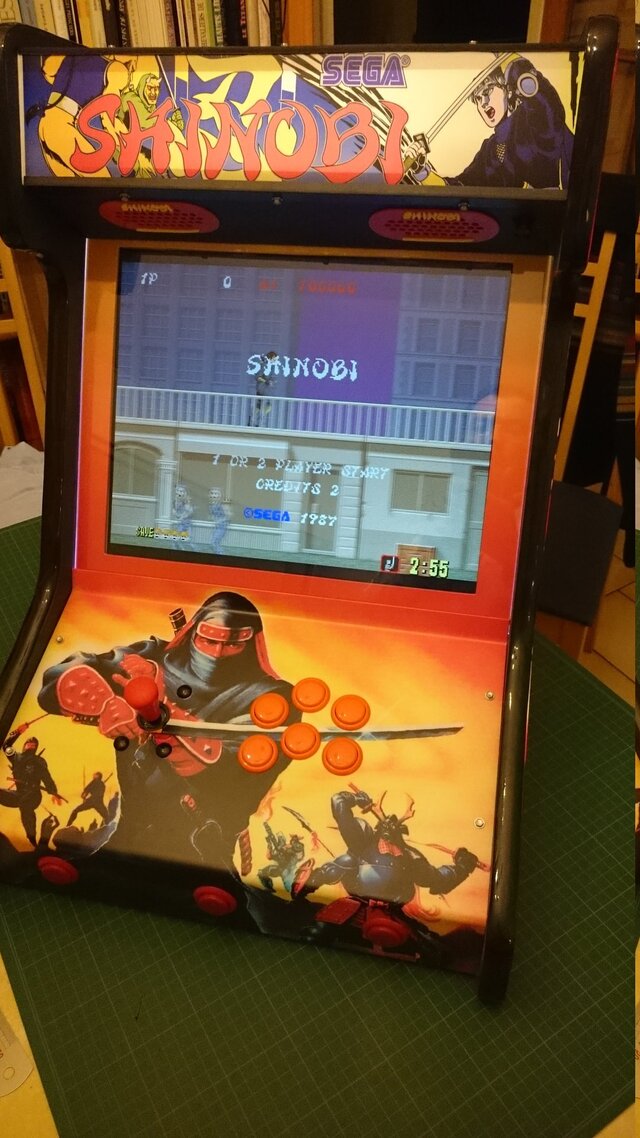

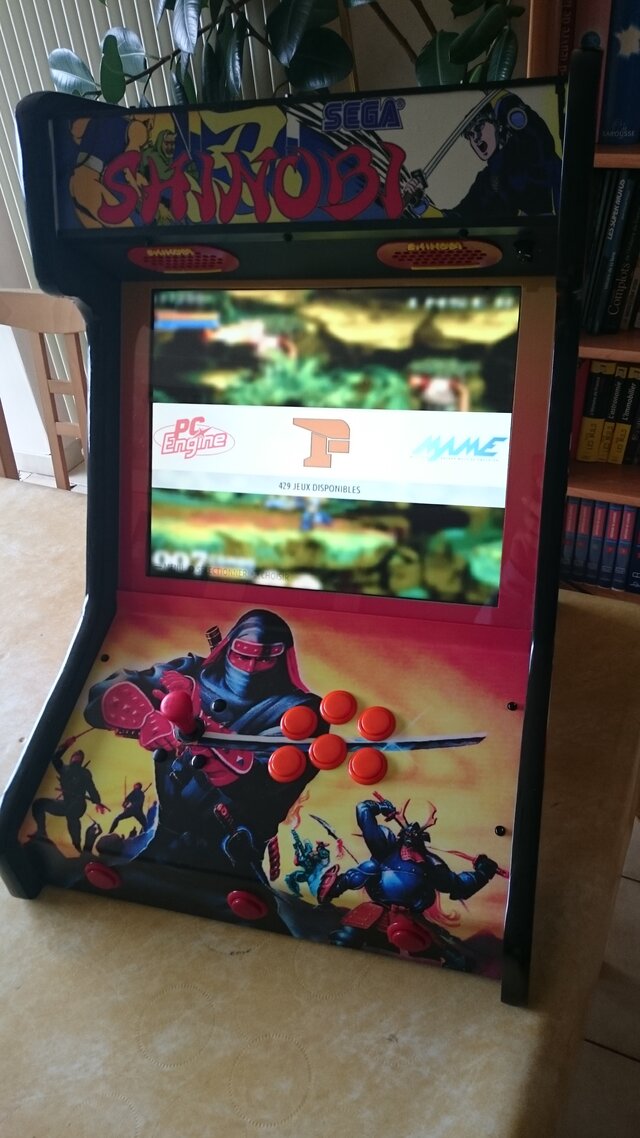

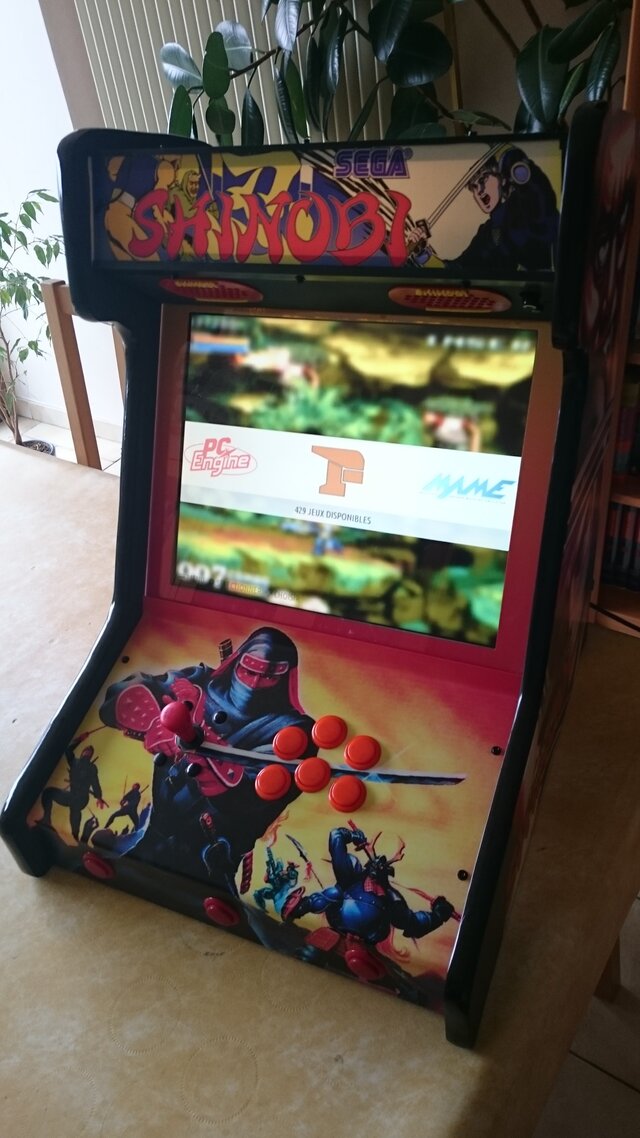

Encore quelques photos

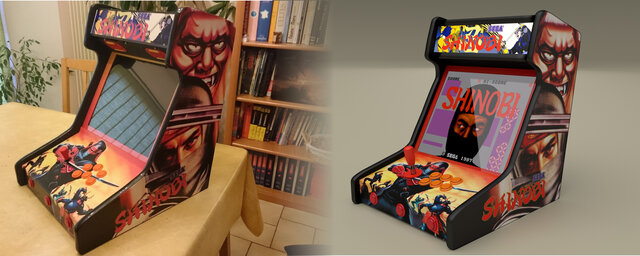

Réel ou Virtuel
